ADL8106（GaAs pHEMT低噪声放大器，20 GHz至54 GHz）-AD代理

ADL8106的基本参数

制造厂商：AD
产品类别：RF放大器
技术类目：低噪声放大器
功能描述：GaAs pHEMT低噪声放大器，20 GHz至54 GHz
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

ADL8106的产品详情：

ADL8106是一款砷化镓(GaAs)、假晶高电子迁移率晶体管(pHEMT)、单芯片微波集成电路(MMIC)、宽带低噪声放大器，工作频率范围为20 GHz至54 GHz。ADL8106具有21.5 dB增益，1 dB压缩(OP1dB)的输出功率为14 dBm，30 GHz至44 GHz时的典型输出三阶交调点(OIP3)为21.5 dBm。ADL8106需要采用3 V电源 (VDD)提供120 mA电流，输入和输出内部匹配50 Ω，可方便地集成到多芯片模块(MCM)中。所有数据均借助通过一条0.076 mm (3 mil)宽、至少0.076 mm至0.152 mm（3密耳到6密耳）长的焊线连接的RFIN和RFOUT焊盘获取。

ADL8106的优势和特点：

增益：30 GHz 到 44 GHz 范围内为 21.5 dB（典型值）
输入回波损耗：30 GHz 到 44 GHz 范围内为 22 dB（典型值）
输出回波损耗：30 GHz 到 44 GHz 范围内为 23 dB（典型值）
OP1dB：30 GHz 到 44 GHz 范围内为 14 dB（典型值）

PSAT：30 GHz 到 44 GHz 时为 18 dBm（典型值）
OIP3：30 GHz 到 44 GHz 时为 21.5 dBm（典型值）
噪声指数：30 GHz 到 44 GHz 范围内为 3.0 dB（典型值）
120 mA 时 3 V 电源电压
匹配 50 Ω 的输入输出
裸片尺寸：2.3 mm x 1.45 mm x 0.1 mm

ADL8106具体的完整产品型号参数及价格（美元）：

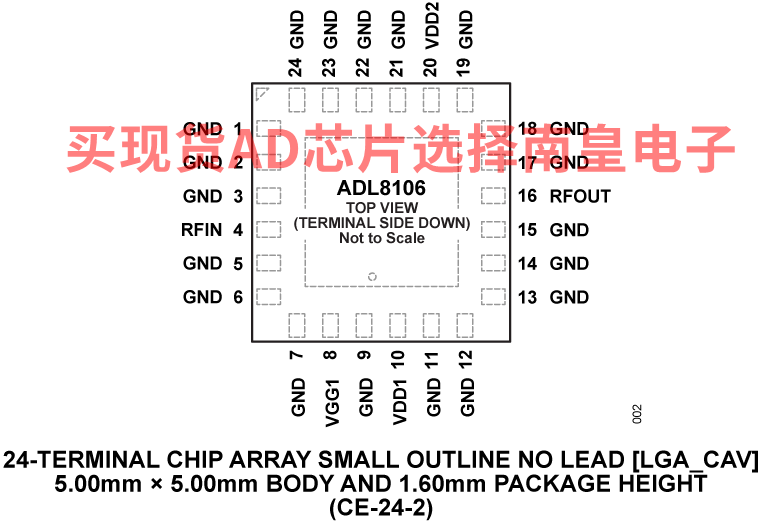

ADL8106ACEZ，封装：24-terminal LGA_CAV (15 mm x 15 mm x 1.60 mm)，包装形式及数量：Cut Tape,1，工作温度：-40 to 85C，AD官网报价：173.79（100-499个）；166.75（1000+个）

ADL8106ACEZ-R7，封装：24-terminal LGA_CAV (15 mm x 15 mm x 1.60 mm)，包装形式及数量：卷带，100，工作温度：-40 to 85C，AD官网报价：173.79（100-499个）；166.75（1000+个）

ADL8106CHIPS，封装：CHIPS OR DIE，包装形式及数量：托盘，50，工作温度：-55 to 85C，AD官网报价：138.79（100-499个）；134.67（1000+个）

ADL8106CHIPS-SX，封装：CHIPS OR DIE，包装形式及数量：托盘，0，工作温度：-55 to 85C，AD官网报价：

ADL8106的评估套件：

EVAL-ADL8106：Evaluating the ADL8106 GaAs, pHEMT, Low Noise Amplifier, 18 GHz to 54 GHz

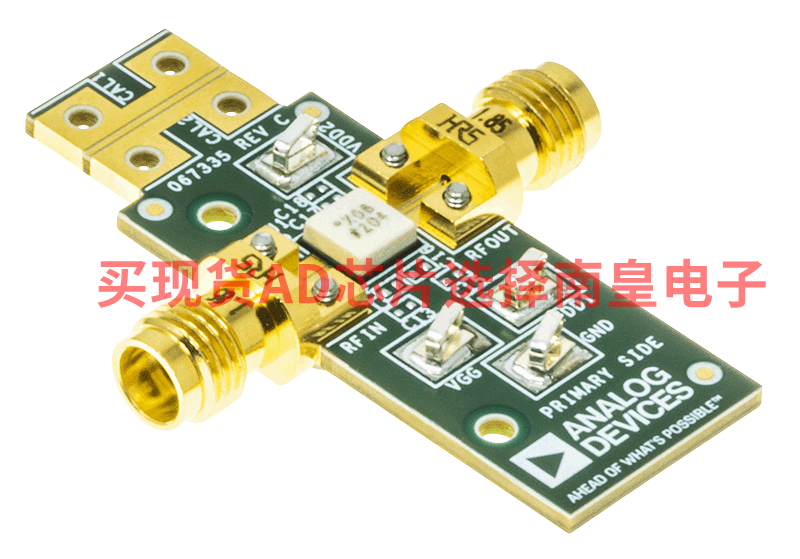

The ADL8106-EVALZ is a 4-layer printed circuit board (PCB). The substrate between the top layer and the first internal layer is made from Rogers 4003C. The internal and bottom side layers are all ground.

The RFIN and RFOUT ports on the ADL8106-EVALZ are populated with 1.85 mm, female coaxial connectors, and the respective RF traces have a 50 Ω characteristic impedance. The ADL8106-EVALZ is populated with components suitable for use over the entire ?40°C to +85°C operating temperature range of the ADL8106.

To calibrate out board trace losses, a through calibration path is provided between the CAL1 and CAL2 connectors. CAL1 and CAL2 must be populated with 1.85 mm, female coaxial connectors (for part number see Table 2). The power and bias voltages are applied to the surface-mounted technology (SMT) test points, VDD1, VDD2, and VGG.

The RF traces are 50 Ω, grounded, coplanar waveguide. The package ground leads and the exposed pad directly connect to the ground plane. Multiple vias are used to connect the ground planes with particular focus on the area directly beneath the ground pad. For full details on the ADL8106, see the ADL8106 data sheet, which must be consulted in conjunction with this user guide when using the ADL8106-EVALZ.

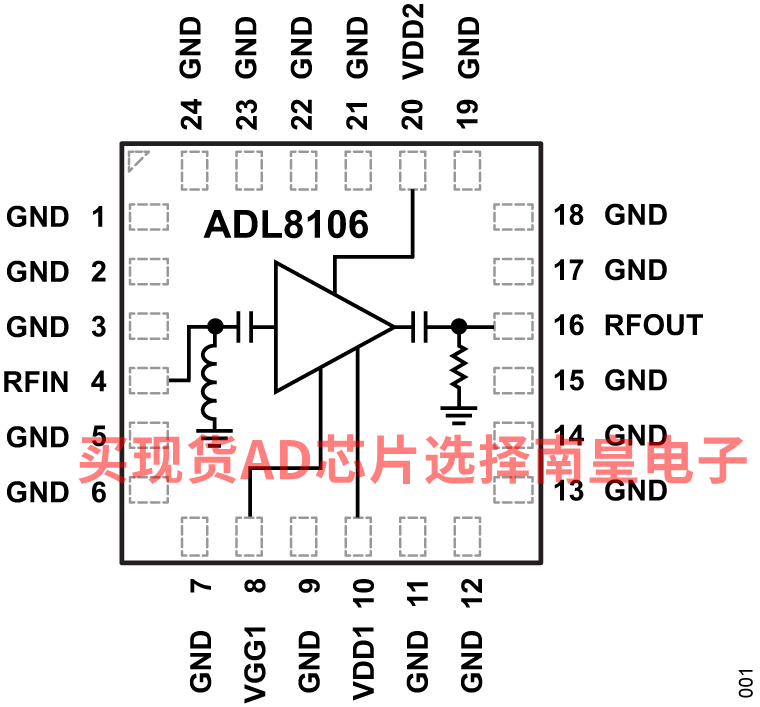

ADL8106的电路图解：
