ADL6317 是一款发射可变增益放大器 (VGA)，它可提供从射频数模转换器 (RF DAC)、收发器和片内系统 (SoC) 到功率放大器的接口。集成式平衡/不平衡转换器和混合耦合器可以在 1500 MHz 至 3000 MHz 的频率范围内实现高性能 RF 能力。

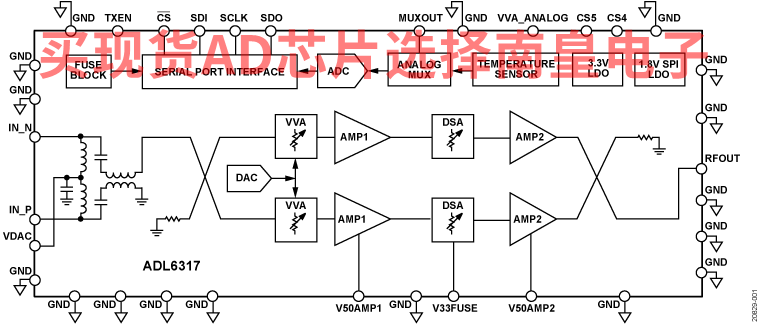

为了优化性能与功率水平，ADL6317 包含了电压可变衰减器 (VVA)、高线性度放大器和数字分级衰减器 (DSA)。集成到 ADL6317 中的所有套件都可以通过 4 线串行端口接口 (SPI) 进行编程。

ADL6317 采用高级硅锗 (SiGe)、双极互补金属氧化物半导体 (BiCMOS) 工艺制成。

应用

• FDD/TDD 宽带通信系统中的 2G/3G/4G/长期演进 (LTE)

• 提供从 RF DAC、收发器和 SoC 到功率放大器的接口的发射 VGA
• RF 输出频率范围：1500 MHz 至 3000 MHz
• 采用偏置器提供 RF DAC 输出的内部平衡/不平衡转换器
• 使用片内 DAC 时的集成 VVA 衰减范围：20.5 dB
• 2 级高线性度放大器

• RF DSA 衰减范围：15.5 dB，步进分辨率为 0.5 dB
• 50 Ω 差分输入和 50 Ω 单端输出
• 可通过 4 线 SPI 完全编程
• 5 V 单电源
• 38 端子 10.5 mm × 5.5 mm LGA

ADL6317ACCZ，封装：38-Lead LGA (10.5mm x 5.5mm x 0.98mm w/ dual EP)，包装形式及数量：托盘，208，工作温度：-40 to 105C，AD官网报价：9.78（100-499个）；8.32（1000+个）

ADL6317ACCZ-R7，封装：38-Lead LGA (10.5mm x 5.5mm x 0.98mm w/ dual EP)，包装形式及数量：卷带，750，工作温度：-40 to 105C，AD官网报价：9.78（100-499个）；8.32（1000+个）

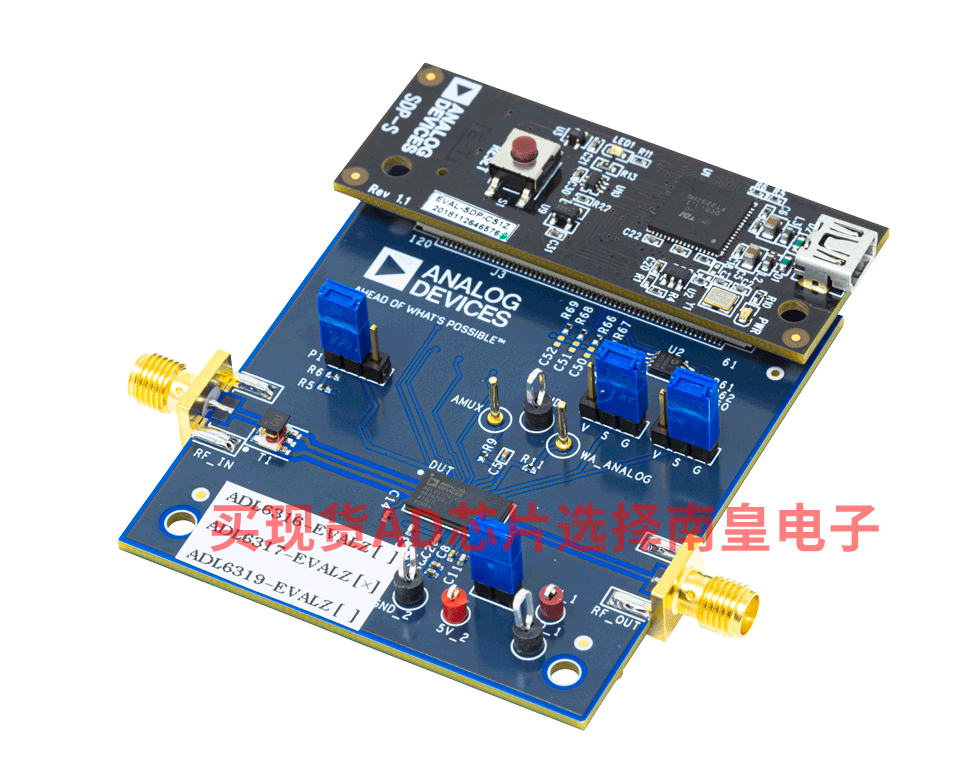

EVAL-ADL6317：ADL6317 评估板

ADL6317 是一款发射可变增益放大器 (VGA)，它可提供从射频 (RF) 数模转换器 (DAC)、收发器和片内系统 (SoC) 到功率放大器 (PA) 的接口。集成式平衡/不平衡转换器和混合耦合器可以在 1.5 GHz 至 3.0 GHz 的频率范围内实现高性能 RF 能力

为了优化性能与功率水平，ADL6317 包含了电压可变衰减器 (VVA)、高线性度放大器和数字分级衰减器(DSA)。集成到 ADL6317 中的套件可以通过 4 线串行端口接口 (SPI) 进行编程。

本用户指南介绍 ADL6317 的评估板和软件。有关完整的详细信息，请参阅 ADL6317的数据手册，在使用评估板时，必须同时参阅本用户指南。ADL6317 评估板采用 FR-370HR、Rogers 4350B 制成，共有四层。
