ADL5906是真均方根响应功率检波器，采用单端50 Ω源驱动时具有67 dB测量范围。易于使用的输入使该器件具有丰富的频率，无需巴伦或其他形式的外部输入调谐即可在最高10 GHz频率下工作。

ADL5906为需要进行精确信号功率均方根值测量的各种高频系统提供了解决方案。工作频率范围为10 MHz至10 GHz，可接受的输入信号范围为?65 dBm至+8 dBm，支持各种波峰因素和带宽，如GSM-EDGE、CDMA、W-CDMA、TD-SCDMA、WiMAX和基于OFDM的LTE载波。此外，该器件在电路板的?55°C至+125°C温度范围内具有温度稳定性，是各种通信、军事、工业和仪器仪表应用的理想选择。

作为功率测量器件使用时，将VRMS与VSET相连。然后，输出便与输入均方根值的对数成比例。换言之，读数以分贝值直接呈现，每到十倍调整至1.1 V，或者55 mV/dB；安排其他斜率很容易。在控制器模式下，施加于VSET的电压决定输入端消除设定点偏差所需的功率水平。输出缓冲器可提供高负载电流。

该器件采用5 V单电源供电，仅需几个电容即可方便地使用，并且能够以单端驱动，或使用巴伦以差分输入驱动。在PWDN引脚上施加逻辑高电平即可关断ADL5906，并使其具有250 μA的低休眠电流。25oC时，在约1.4 μs内便可上电至68 mA的标称工作电流。

ADL5906采用4 mm × 4 mm、16引脚LFCSP封装，与ADL5902 和 AD8363 TruPwr均方根值检波器引脚兼容。这一特性使得设计人员能够为不同动态范围的设计创建单一的电路。同时提供完全填充并符合RoHS标准的评估板。

应用

• 功率放大器线性化/控制环路
• 发射机信号强度指示(TSSI)
• RF仪器仪表

• 精确的均方根至直流转换（10 MHz至10 GHz）
• 单端±1 dB动态范围：67 dB (2.14 GHz)
       无需巴伦或外部输入匹配
• 独立响应各类波形，如GSM/CDMA/W-CDMA/TD-SCDMA/WiMAX/LTE
• 对数斜率：55 mV/dB
• 温度稳定性：<±1 dB（−40°C至+125°C）
• 工作温度：-55℃至+125℃
• 电源电压：4.75 V至5.25 V
• 休眠电流：250 µA
• 与 ADL5902和AD8363 引脚兼容

ADL5906ACPZN-R2，封装：16-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：卷带，250，工作温度：-40 to 105C，AD官网报价：7.73（100-499个）；6.43（1000+个）

ADL5906ACPZN-R7，封装：16-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 105C，AD官网报价：6.43（1000+个）

ADL5906SCPZN-R7，封装：16-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-55 to 125C，AD官网报价：14.46（1000+个）

EVAL-ADL5906：ADL5906评估板

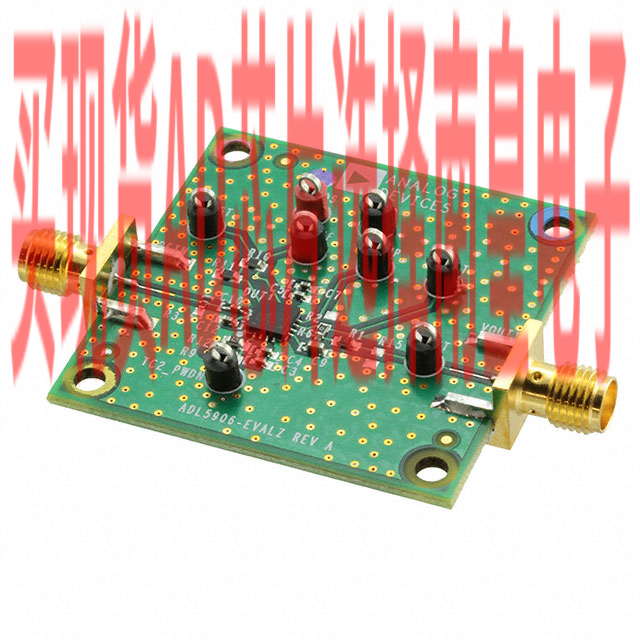

ADL5906-EVALZ是一款配置齐全的4层FR4评估板。正常工作时需使用5 V/100 mA电源。5 V电源必须连接VPOS和GND测试环路。RF输入信号施加于SMA连接器(RFIN)。电压输出至SMA连接器(VOUT1)或测试环路(VOUT)。
