ADL5903是一款真均方根响应功率检波器，具有35 dB测量范围。 该器件提供低功耗性能，具备内在无纹波误差传递功能。

ADL5903为需要进行精确信号功率测量的各种高频系统提供了解决方案。 该器件采用3.0 V至5.0 V单电源供电，仅需几个电容即可方便地使用，并且能够以单端驱动，或使用巴伦以差分输入驱动。 片内匹配网络可在器件额定频率范围内提供良好的回损性能。 ADL5903可在200 MHz至6 GHz频率范围内工作，支持的输入范围为?30 dBm至+20 dBm。

ADL5903可用于确定带复杂调制包络的高频信号真功率，包括大波峰因数信号，如GSM、CDMA、W-CDMA、TD-SCDMA和LTE调制信号。 然后，输出便与输入均方根值的对数成比例。 换言之，读数以分贝值直接呈现，900 MHz时调整至大约35.5 mV/dB。

ADL5903具有低功耗工作特性，禁用模式则进一步降低功耗。 当ADL5903通过ENBL引脚上的逻辑低电平而进入关断模式时，其功耗低于100 μA。 ADL5903采用2 mm × 2 mm、8引脚LFCSP封装，具有?55°C至+125°C的宽工作温度范围。

应用

• 功率放大器线性化/控制环路
• 发射机功率控制
• 发射机信号强度指示(TSSI)
• RF仪器仪表
• 无线中继器

• 精确的均方根至直流转换（200 MHz至6 GHz）
• 测量动态范围：35 dB
  无纹波传递功能
• 单端输入，兼容50 Ω信号源
  无需外部匹配
• 线性dB输出，调整至35.5 mV/dB (900 MHz)
• 波形与调制独立，如：
    GSM/CDMA/W-CDMA
    /TD-SCDMA/LTE
• 出色的温度稳定性
• 采用3.0 V 至5.0 V电源供电，工作温度范围为−55°C至+125°C
• 低功耗： 3 mA（3.0 V至5.0 V电源）

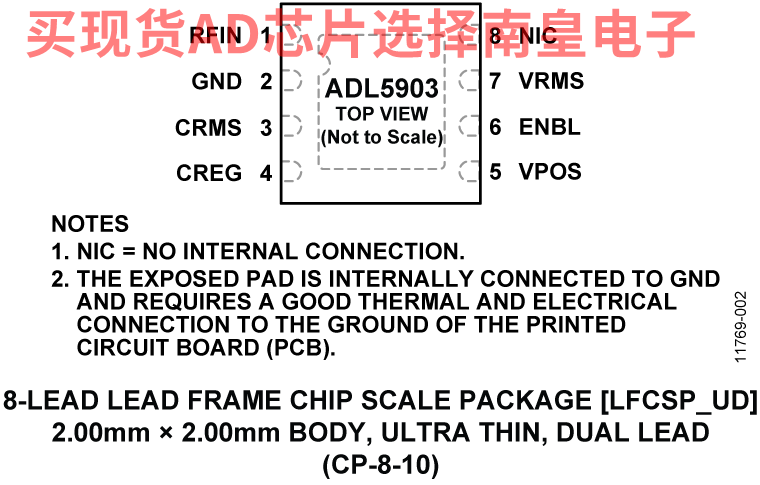

• 8引脚、2 mm × 2 mm LFCSP封装

ADL5903ACPZN-R7，封装：8-Lead LFCSP (2mm x 2mm w/ EP)，包装形式及数量：卷带，3000，工作温度：-40 to 85C，AD官网报价：2.7（1000+个）

ADL5903SCPZN-R7，封装：8-Lead LFCSP (2mm x 2mm w/ EP)，包装形式及数量：卷带，3000，工作温度：-55 to 125C，AD官网报价：6.08（1000+个）

EVAL-ADL5903：ADL5903评估板

ADL5903-EVALZ是一款配置齐全的4层FR4评估板。 正常工作时需使用3.0 V至5.0 V/15 mA电源。 电源必须连接至测试环路的VPOS和COMM引脚。 RF输入信号施加于SMA连接器(RFIN)。 电压输出至SMA连接器(VOUT)或测试环路(OUT)。
