ADL5610是一款单端RF/IF增益模块放大器，可在 30 MHz 至 6 GHz范围内提供宽带操作。ADL5610在极高OIP3（高于 38 dBm）时具有低噪声系数2.2 dB，可提供高动态范围。

ADL5610具有18 dB增益，增益不随频率、温度、电源、器件而变化。该放大器采用工业标准SOT-89封装，在输入和输出内部匹配50 Ω，能够简单地使用于各种不同的应用中。所需的外部元件只有输入和输出交流耦合电容、电源去耦电容和偏置电感。

ADL5610具有±1.5 kV高额定ESD值（1C 类），额定温度范围为宽温度范围：?40°C至+105°C。

同时提供完全填充并符合RoHS标准的评估板。

• 固定增益：18.4 dB
• 可在30 MHz至6 GHz的宽范围内工作
• 高动态范围增益模块
• 输入和输出内部匹配50 Ω
• 集成偏置电路
• OIP3：38.8 dBm (900 MHz）
• P1dB：20.4 dBm (900 MHz）
• 噪声系数：2.2 dB (900 MHz）
• 5 V单电源供电
• 低静态电流：92 mA
• 宽工作温度范围：-40℃至+105℃

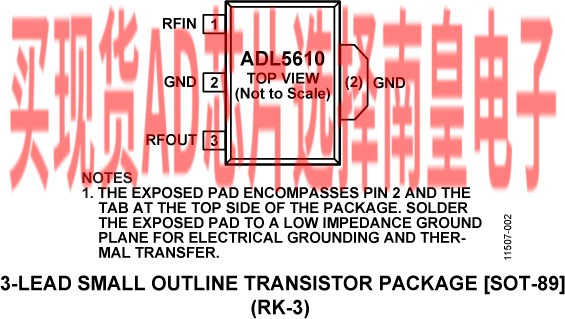

• 高效散热型SOT-89封装
• ESD额定值：±1.5 kV（1C类）

ADL5610ARKZ-R7，封装：3-Lead SOT-89，包装形式及数量：卷带，1000，工作温度：-40 to 105C，AD官网报价：2.19（1000+个）

EVAL-ADL5610：ADL5610评估板

ADL5610-EVALZ是一款配置齐全的4层FR4评估板。正常工作时需使用一个5 V/200 mA单电源。应将5 V电源连接至测试环路的VCC和GND引脚。施加RF输入至SMA连接器的RFIN引脚。SMA连接器的RFOUT引脚提供RF输出。

---

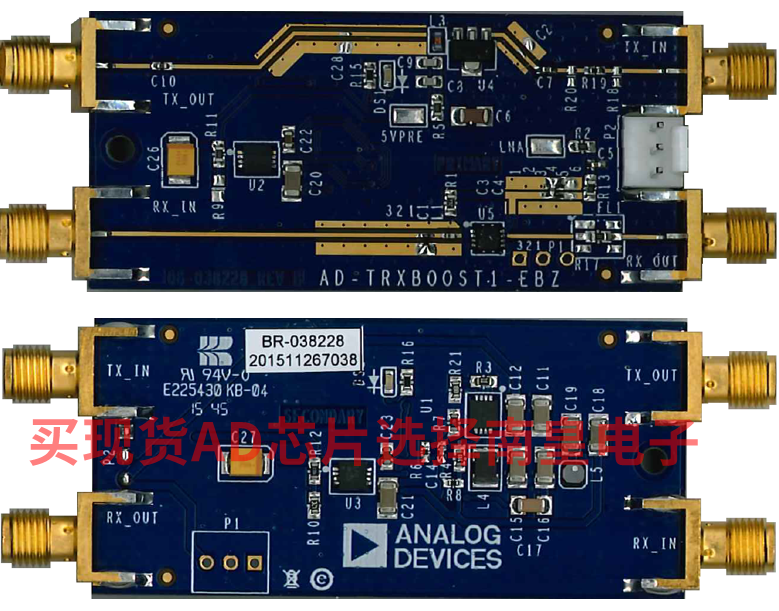

AD-TRXBOOST1-EBZ：TX/RX通道，调谐到2450MHz以提升信号

AD-TRXBOOST1-EBZ是一款针对FMCOMMS2/3/4/5板的插件板，包含AD9361。可在ADI产品页面上查看完整的芯片级设计封装，也可在ADI wiki知识库上查看有关板自身、使用方法以及周边设计封装的信息。

AD-TRXBOOST1-EBZ旨在提升发射和接收信号，以提高动态范围并将AD9361的输出功率增加至板的调谐值2.45GHz。
