ADL5605的基本参数
- 制造厂商：AD
- 产品类别：RF放大器
- 技术类目：驱动放大器
- 功能描述：700 MHz 至1000 MHz 2级1W RF驱动放大器
- （AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）
ADL5605的产品详情：

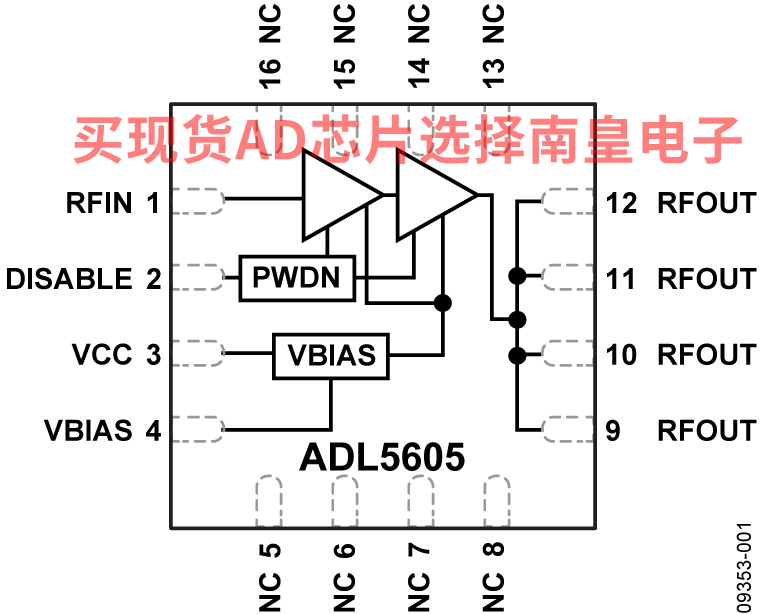

ADL5605是一款宽带两级1 W RF驱动放大器，工作频率范围为700 MHz至1000 MHz。
ADL5605采用5 V电源供电，电源电流为307 mA。驱动器还内置一个快速上电/掉电功能，满足TDD应用、需要省电模式或间断数据传输的应用需求。
ADL5605采用GaAs HBT工艺制造，提供紧凑型4 mm × 4 mm、16引脚LFCSP封装，使用裸露焊盘以获得出色的热阻抗性能。工作温度范围为-40°C至+85°C，同时提供配置齐全的评估板（调谐至943 MHz）。
应用
- 无线基础设施
- 自动测试设备
- ISM/AMR应用
ADL5605的优势和特点：
- 工作频率范围：700 MHz至1000 MHz
- 增益：23 dB (943 MHz)
- OIP3：44.3 dBm (943 MHz)
- P1dB：31.1 dBm (943 MHz)
- 噪声系数：4.8 dB (943 MHz)
- 5 V电源供电
- 电源电流：307 mA（典型值）
- 内部有源偏置
- 省电功能
- 4 mm × 4 mm小型16引脚LFCSP封装
- ESD额定值：±1 kV（1C类）
- 引脚兼容ADL5606，1800 MHz至2700 MHz
ADL5605具体的完整产品型号参数及价格（美元）：
ADL5605ACPZ-R7，封装：16-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：8.53（1000+个）
ADL5605的评估套件：
EVAL-ADL5605：ADL5605 Evaluation Board
ADL5605-EVALZ is a 4-layer, FR4-equivalent printed circuit board, and configured for 943 MHz operation. It requires 5V/307 mA power supply for normal operation. The 5V power supply should be connected to the vector leads, labeled VCC1 and GND3. RFIN is the RF input port, and RFOUT is the RF output port. Both ports are populated with edge-mounted SMA connectors.
