ADL5604是一款宽带、线性放大器/末级RF放大器，工作频率范围为400 MHz至2700 MHz。该器件适合各种有线和无线应用，包括ISM、WLL、PCS、GSM、CDMA、W-CDMA和LTE。

ADL5604采用5 V电源供电，电源电流为325 mA。

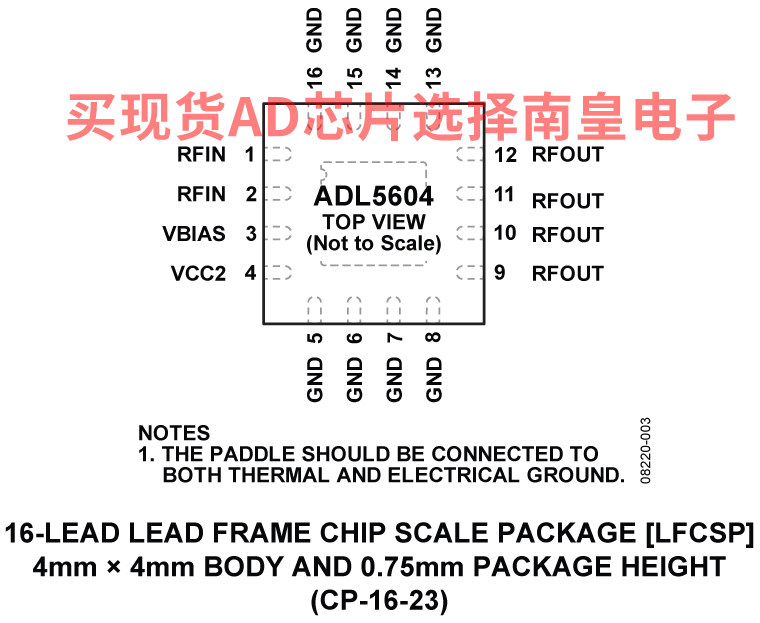

ADL5604采用GaAs HBT工艺制造，提供低成本、4 mm × 4 mm、16引脚LFCSP封装，使用裸露焊盘以获得出色的热阻抗性能。工作温度范围为?40°C至+85°C，同时提供配置齐全的评估板。

• 工作频率范围：400 MHz至2700 MHz
• 增益：14.1 dB (2140 MHz)
• OIP3：42.2 dBm （2140 MHz）
• P1dB： 28.8 dBm （2140 MHz）
• 噪声系数：4.8 dB (2140 MHz)
• 电源电流：325 mA（典型值）
• 电源：5 V
• 内部有源偏置
• 省电功能
• 仅需很少的匹配器件
• 高效散热型4 mm × 4 mm、16引脚LFCSP封装
• ESD额定值：±1 kV（1C类）

ADL5604ACPZ-R7，封装：16-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：6.89（1000+个）

EVAL-ADL5604：ADL5604评估板

本页提供700 MHz至2700 MHz、1 W RF驱动放大器ADL5604的评估板订购信息。
