ADL5602是一款宽带20 dB线性放大器，工作频率高达4 GHz。可用于各种蜂窝、有线电视、军事和仪器仪表设备。

通过内部匹配IF增益模块，ADL5602可提供最高的动态范围。这一性能在整个4 GHz频率范围内，通过同时提供极低的噪声系数和非常高的OIP3特性而实现。

ADL5602具有20 dB增益，增益不随频率、温度、电源、器件而变化。ADL5602在输入和输出内部匹配50 Ω，能够轻松用于各种不同的应用中。只需配置输入/输出交流耦合电容、电源去耦电容和一个外部电感便可工作。

ADL5602采用InGaP HBT工艺制造而成，ESD额定值为±1.5 kV（1C类）。该器件采用高效散热型SOT-89封装。

采用5 V单电源供电时，ADL5602功耗为89 mA，额定温度范围为?40°C至+85°C。

同时提供完全填充并符合RoHS标准的评估板。

• 固定增益：20 dB
• 工作电压范围：50 MHz至4.0 GHz
• 动态范围最高的增益模块
• 输入/输出内部匹配50 Ω
• 集成偏置控制电路
• OIP3：42.0 dBm (2.0 GHz)
• P1dB：19.3 dBm (2.0 GHz)
• 噪声系数：3.3 dB (2.0 GHz)
• 5 V单电源供电
• 低静态电流：89 mA
• 高效散热型SOT-89封装
• ESD额定值：±1.5 kV（1C类）

ADL5602ARKZ-R7，封装：3-Lead SOT-89，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：1.93（1000+个）

EVAL-ADL5602：ADL5602评估板

本页提供50 MHz至4.0 GHz RF/IF增益模块ADL5602的评估板订购信息。

---

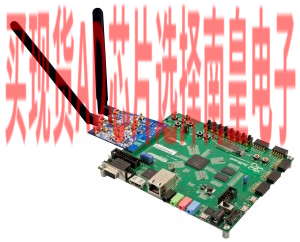

AD-FMCOMMS1-EBZ：用于无线通信的FPGA夹层卡

不再提供该板的订购服务。

AD-FMCOMMS1-EBZ高速模拟模块，设计用于展示最新一代高速数据转换器。AD-FMCOMMS1-EBZ为众多计算密集型FPGA无线电应用提供模拟前端。

AD-FMCOMMS1-EBZ是一款模拟前端硬件平台，适用于各类研究、学术、工业和防务应用。AD-FMCOMMS1-EBZ支持400MHz至4 GHz频率范围的RF应用。该模块可以无需更改硬件，通过软件针对不同的频率进行定制，提供GPS或IEEE 1588同步和MIMO配置选项。

与Xilinx ZYNQ软件定义无线电套件一起使用时，AD-FMCOMMS1-EBZ能够在物理层实现从基带到RF的一系列无线通信功能。AD-FMCOMMS1-EBZ具有高达4 GB闪存存储空间、512 MB RAM、千兆以太网接口（取决于基础平台）和Linux图像，一应俱全，开箱即用。该平台针对诸多应用具有出色的灵活性，支持流传输数据和标准web接口以分析传输的RF数据。

应用

电子测试与测量设备 通用软件无线电 雷达系统 超宽带卫星接收器 点对点通信系统
