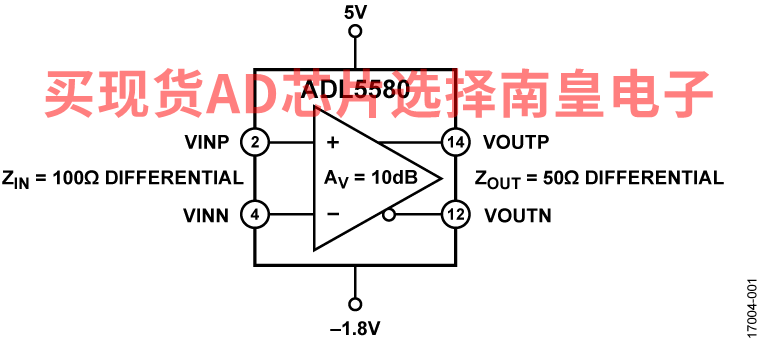

ADL5580 是一款高性能、单端或差分放大器，具有 10 dB 的电压增益，并针对直流至 10.0 GHz 范围的应用进行优化。该放大器在很宽的频率范围内，提供 2.24 nV/√Hz 的低折合到输入 (RTI) 噪声谱密度 (NSD)（在 1000 MHz 时），并针对失真性能进行了优化，因此是高速 12 位至 16 位模数转换器 (ADC) 的理想驱动器。ADL5580 非常适用于高性能、零中频 (IF) 和复杂 IF 接收器设计。此外，对于单端输入驱动器应用，该套件保持低失真。

通过使用两个外部串联电阻，可以将差分输入的 10 dB 增益选择改为较低的增益值。此套件可在 0.5 V 输出共模电压下，保持低失真，在高达 1.4 V p-p 的全部电平下，可以灵活驱动 ADC。

ADL5580采用 +5 V 和 -1.8 V 电源供电，正负电源电流典型值分别为 +276 mA 和 -224 mA。该套件具有电源禁用功能，当电源禁用时，放大器消耗 2 mA 电流。

ADL5580针对在直流至 10.0 GHz 频率范围内的宽带、低失真和低噪声操作进行了优化。这些属性与其可调的增益功能一起，使得此套件成为适合驱动各种 ADC、混频器、Pin 二极管衰减器、表面声波 (SAW) 滤波器和多种离散射频 (RF) 套件的首选放大器。

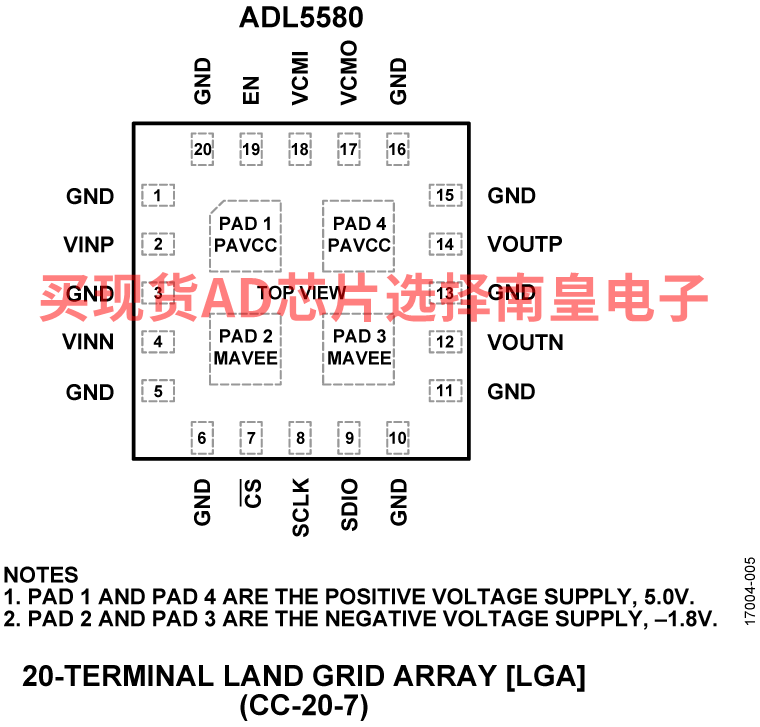

ADL5580 利用 ADI 公司的高速硅锗 (SiGe) 工艺制造，采用紧凑式 4 mm x 4 mm 20 端子网格阵列封装封装，可在 -40°C 至 +85°C 的温度范围内工作。

应用

• 仪器仪表和防务应用

• -3 dB 带宽：10.0 GHz
• 预设 10 dB 增益，可通过添加外部电阻器而降低
• 差分或单端输入到差分输出
• 内部直流解耦输入和输出
• 输入电压噪声（NSD、折合到输入端）：100 MHz 时 2.25 nV/√Hz
• 低噪声输入级：1 GHz 时噪声指数为 11.3 dB

• 低失真，采用 +5.0 V 和 -1.8 V 电源以及 1.4 V p-p
  • 输出差分，负载差分为 50Ω|| 1 pF
• 2 GHz：?59.4 dBc (HD2), ?54.3 dBc (HD3), ?68.2 dBc (IMD3)
• 6 GHz：?66 dBc (HD2), ?88.1 dBc (HD3), ?48.3 dBc (IMD3)
• 在 5.0 V 典型值下，正电源电流为 276 mA
• 在 -1.8 V 典型值下，负电源电流为 -224 mA
• 断电

ADL5580BCCZ-R7，封装：20-Terminal LGA (4mm x 4mm x 0.81mm)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：57.89（100-499个）；49.2（1000+个）

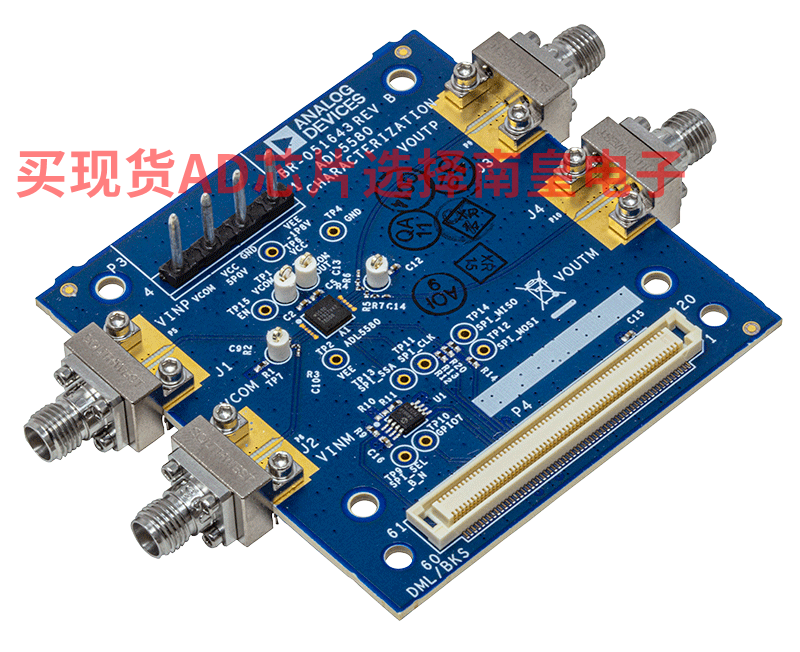

EVAL-ADL5580：ADL5580-EVALZ 评估板

ADL5580-EVALZ 评估板允许使用 SDP-S 接口板，通过 Windows PC 上的 USB 端口来手动控制 ADL5580。

有关 ADL5580 的更多信息，请参见 ADL5580 数据手册。在使用 ADL5580-EVALZ 评估板时，应参阅 ADL5880 数据手册，以及本用户指南。
