ADL5569是一款针对DC至6.0 GHz应用而优化的高性能双通道、差分放大器，具有20 dB电压增益。该放大器提供双通道格式，在宽频率范围内提供1.0 nV/√Hz（500 MHz时）的低折合到输入(RTI)噪声和出色的失真性能，堪称高速12位至16位模数转换器(ADC)的理想驱动器。ADL5569非常适合用于高性能零中频(IF)和复合中频接收器设计。此外，该器件针对单端输入驱动器应用具有出色的低失真特性。

每个放大器各使用两个外部串联电阻来扩展放大器的增益灵活性，并允许差分输入选择6 dB至20 dB范围内的任意增益。对于单端输入，增益可在6 dB至17 dB范围内调整。此外，该器件在2 V至3 V输出共模范围内保持低失真性能，在最高2 V p-p的交流电平下，提供灵活的ADC驱动能力。

ADL5569采用5V单电源供电，其静态电流典型值为每放大器86 mA。禁用时，这些放大器的功耗仅为16 mA。

该器件针对宽带、低失真和低噪声工作优化，使其具备了无可比拟的DC至4 GHz无杂散动态范围(SFDR)。这些特性加上可调增益能力，使该器件成为驱动多种ADC、混频器、PIN二极管衰减器、表面声波(SAW)滤波器以及各种分立RF器件的放大器选择。

ADL5569采用ADI公司的高速硅锗(SiGe)工艺制造，提供紧凑型2.5 mm × 3 mm、16引脚LFCSP封装，工作温度范围为?40°C至+85°C。

应用

• 差分ADC驱动器
• 单端至差分转换
• RF/IF增益模块
• SAW滤波器接口
• 仪器仪表

• ?3 dB带宽：6.0 GHz
• 使用外部电阻可降低预设20 dB增益
• 差分或单端输入转差分输出
• 内部直流耦合输入和输出
• 低噪声输入级：噪声指数：7.9 dB（2 GHz时）
• 低失真（5 V电源和2 Vp-p输出，具有100 ?负载）
  • 500 MHz：?78 dBc (HD2)、?70 dBc (HD3)、?80 dBc (IMD3)
  • 2 GHz：-61 dBc (HD2)、-52 dBc (HD3)、-64 dBc (IMD3)
• 压摆率：23 V/ns（2 V p-p输出）
• 直流功耗：每个放大器86 mA（5 V时）

ADL5569BCPZ，封装：16-Lead LFCSP (2.5mm x 3mm x 0.55mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：28.67（100-499个）；19.91（1000+个）

ADL5569BCPZ-R7，封装：16-Lead LFCSP (2.5mm x 3mm x 0.55mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：28.67（100-499个）；19.91（1000+个）

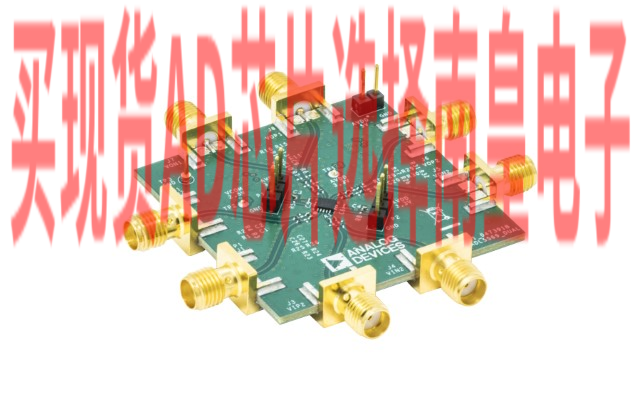

EVAL-ADL5569：ADL5569 评估板
