ADL5567是一款针对中频和直流应用而优化的高性能双通道差分放大器。 该放大器在宽频率范围内提供1.2 nV/√Hz的低噪声和出色的失真性能，堪称高速16位模数转换器(ADC)的理想驱动器。 ADL5567非常适合用于高性能零中频/复合中频接收器设计。 此外，该器件针对单端输入驱动应用具有出色的低失真特性。

ADL5567的增益为20 dB。 对于单端输入配置，增益降低为18 dB。 每个放大器各使用两个外部串联电阻可扩展放大器的增益灵活性，并允许差分输入选择0 dB至20 dB范围内的任意增益；允许单端输入选择0 dB至18 dB范围内的任意增益。 此外，输出(VOCM)电平低至1.2 V时，该器件可保持低失真性能，在最高2 V p-p的交流电平下，因此提供额外的CMOS ADC驱动能力。

采用5 V电源供电时，ADL5567的静态电流典型值为每个放大器74 mA。 禁用时，每个放大器功耗小于3.5 mA，且100 MHz时的输入至输出隔离为−25 dB。

该器件针对宽带、低失真和噪声性能优化，使其具备了无可比拟的无杂散动态范围(SFDR)性能。 这些特性加上可调增益能力，使该器件成为驱动多种ADC、混频器、PIN二极管衰减器、SAW滤波器以及多单元分立器件的放大器选择。

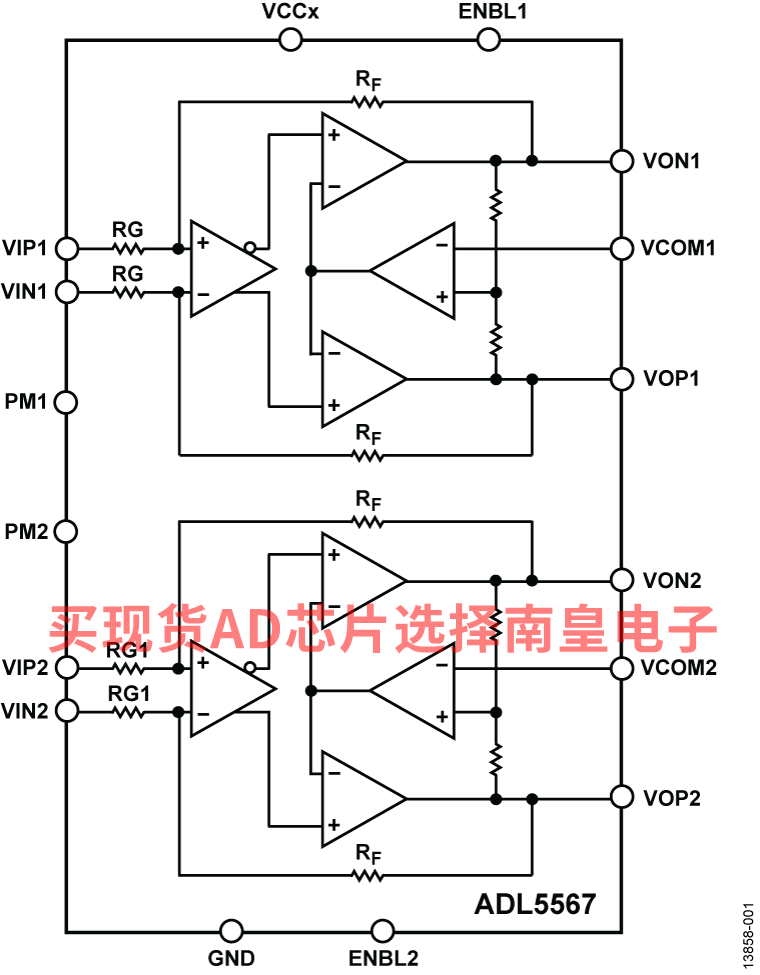

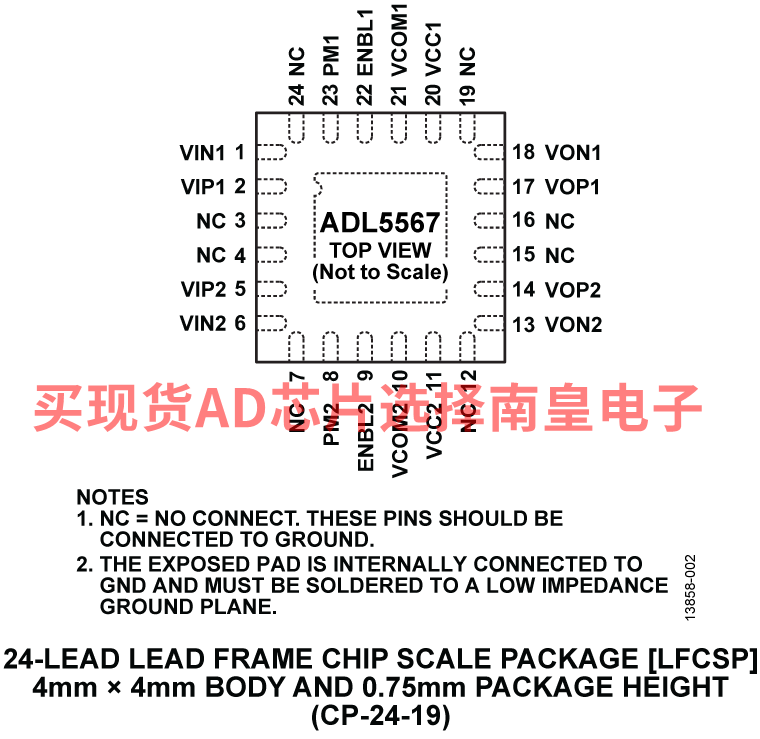

ADL5567采用ADI公司的高速SiGe工艺制造，提供紧凑型4 mm × 4 mm、24引脚LFCSP封装，工作温度范围为−40°C至+85°C。

应用

• 差分ADC驱动器
• 单端至差分转换
• 射频/中频增益模块
• SAW滤波器接口

• -3 dB带宽：4.8 GHz (AV = 20 dB)
• 固定20 dB增益
• 通道间增益误差： TBD (100 MHz)
• 通道间相位误差： TBD (100 MHz)
• 差分或单端输入转差分输出
• I/O直流耦合或交流耦合
• 低噪声输入级： 1.2 nV/√Hz RTI (AV = 20 dB)

• 低带宽失真 (AV = 20 dB)，电源 = 5 V
  10 MHz: −93dBc (HD2), −97dBc (HD3)
  100 MHz: −94 dBc (HD2), −100 dBc (HD3)
  200 MHz: −94 dBc (HD2),-104dBc (HD3)
  500 MHz: −83dBc (HD2), -85 dBc (HD3)
• 欲了解更多特性，请参考数据手册

ADL5567ACPZN-R7，封装：24-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：

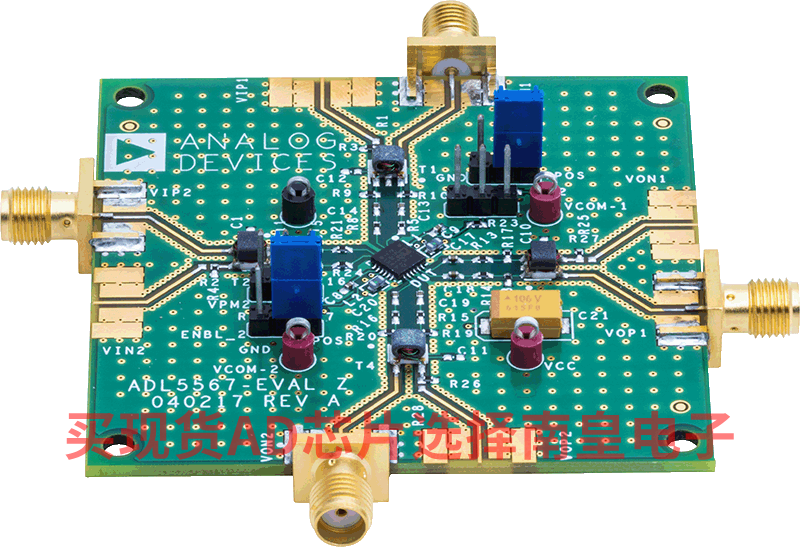

EVAL-ADL5567：ADL5567评估板

ADL5567-EVALZ是一款配置齐全的4层FR4评估板。 正常工作需使用3.3 V或5 V电源，可提供高达250mA电流。 默认配置下，每个通道的单端输入信号通过SMA连接器输入，通过板上巴伦转换成差分信号。 每个放大器通道的差分信号同样是通过巴伦转换成单端信号，通过SMA连接器输出。 当巴伦被移除或者旁路时，信号路径也可以配置成完全差分。 附加的跳线使放大器可处于高功率或低功率模式，通过选择跳线可以单独禁用每个通道。

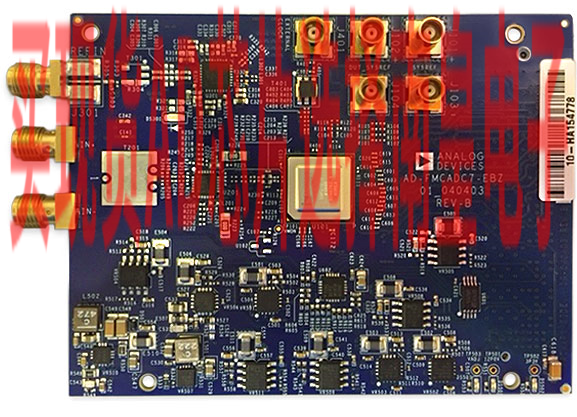

AD-FMCADC7-EBZ：ADL5567和AD9625模拟信号链评估和集成VCO的ADF4355-2宽带频率合成器

AD-FMCADC7-EBZ是一款单通道高速数据采集板，集成了12位、单通道AD9625 (ADC采样速率：2500 MSPS)和驱动转换器的低失真、4.8 GHz、差分放大器ADL5567。FMC尺寸形式支持JESD204B高速串行接口。使用集成VCO的片上ADF4355-2宽带PLL支持所有时钟。该产品设计用于DC至1.8GHz的宽带模拟信号采样。AD9625将宽输入带宽、高采样速率和出色的线性度等特性融于一身，非常适合于频谱分析仪、数据采集系统以及各式军工电子应用。

此板符合大多数FMC规格的机械尺寸、安装孔位等要求。虽然该板确实符合大多数FMC规格要求，但它不能用作现成的商用(COTS)板。如果需要可供立即集成的商用产品，请咨询FMC制造商并查阅FMC规格(ANSI/VITA 57.1)。

该板针对配合Xilinx开发系统使用的ADI参考设计。ADI提供完整的源代码（HDL和软件）以重新创建这些项目（减去由FPGA供应商提供的、我们所用的IP），但所供信息可能不足以将其连接至自定义平台。

该板专门针对放大器模拟输入上通过转换器信号链的真直流耦合而设计。从而产生尽可能宽的适合AD-FMCADC7-EBZ的频谱。

参考设计包括通过JESD204B串行接口和SPI接口采集器件数据。样本写入外部DDR-DRAM中。它允许通过SPI编程器件并监控其内部寄存器。
