ADL5566的基本参数
  • 制造厂商:AD
  • 产品类别:ADC 驱动器
  • 技术类目:全差分放大器
  • 功能描述:4.5 GHz 超高动态范围双通道差分放大器
  • (AD代理渠道,提供当日发货、严格的质量标准,满足您的目标价格)
快速报价,在行业拥有较高的知名度及影响力
ADL5566的产品详情:

ADL5566是一款针对中频和直流应用而优化的高性能双通道差分放大器。该放大器在宽频率范围内提供1.3 nV/√Hz的低噪声和出色的失真性能,堪称高速16位模数转换器(ADC)的理想驱动器。ADL5566非常适合用于高性能、零中频/复合中频接收器设计。此外,该器件针对单端输入驱动应用具有出色的低失真特性。

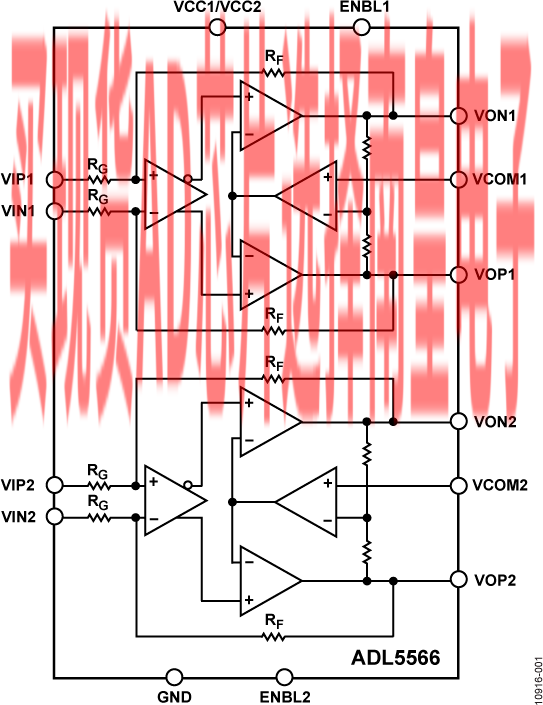

ADL5566的增益为16 dB。对于单端输入配置,增益降低为14 dB。每个放大器各使用两个外部串联电阻可扩展放大器的增益灵活性,并允许差分输入选择0 dB至16 dB范围内的任意增益;允许单端输入选择0 dB至14 dB范围内的任意增益。此外,输出(VOCM)电平低至1.2 V时,该器件可保持低失真性能,在最高2 V p-p的交流电平下,提供额外的CMOS ADC驱动能力。

采用3.3 V电源供电时,ADL5566的静态电流典型值为每个放大器70 mA。禁用时,每个放大器功耗小于3.5 mA,且100 MHz时的输入至输出隔离为−25 dB。

该器件针对宽带、低失真和噪声性能优化,使其具备了无杂散动态范围(SFDR)性能。这些特性加上可调增益能力,使该器件成为驱动多种ADC、混频器、PIN二极管衰减器、SAW滤波器以及多单元分立器件的放大器选择。

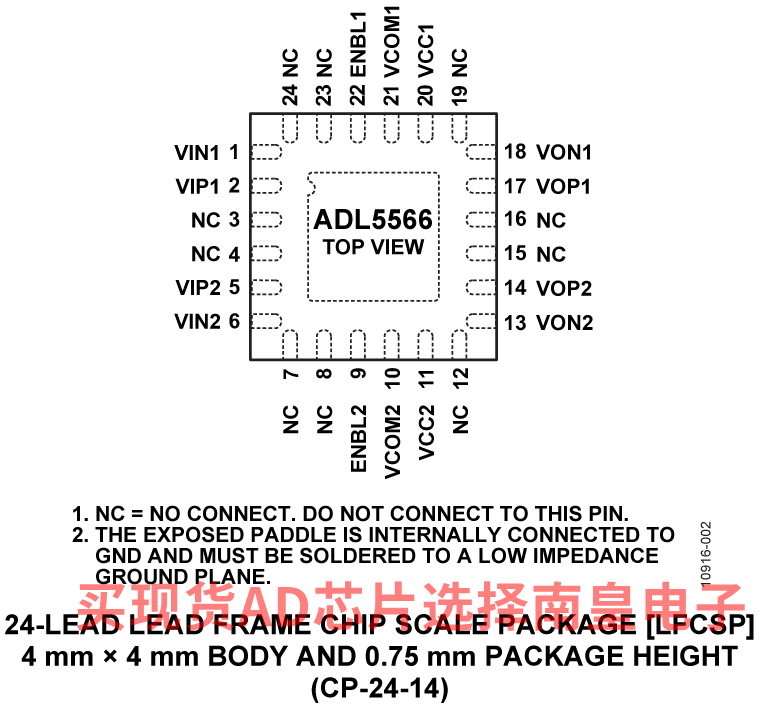

ADL5566采用ADI公司的高速SiGe工艺制造,提供紧凑型4 mm × 4 mm、24引脚LFCSP封装,工作温度范围为−40°C至+85°C。

应用

  • 差分ADC驱动器
  • 单端至差分转换
  • RF/IF增益模块
  • SAW滤波器接口
ADL5566的优势和特点:
  • −3 dB带宽:4.5 GHz (AV = 16 dB)
  • 固定16 dB增益
  • 通道间增益误差:0.1 dB(100 MHz时)
  • 通道间相位误差:0.06 (100 MHz)
  • 差分或单端输入转差分输出
  • I/O直流耦合或交流耦合
  • 低噪声输入级:1.3 nV/√Hz RTI (AV = 16 dB)
  • 低宽带失真(AV = 16 dB),电源电压 = 5 V
    • 10 MHz:-103 dBc (HD2)、-107 dBc (HD3)
    • 100 MHz:-95 dBc (HD2)、-100 dBc (HD3)
    • 200 MHz:-94.5 dBc (HD2)、-87 dBc (HD3)
    • 500 MHz:-83 dBc (HD2)、-64 dBc (HD3)
  • IMD3:-95 dBc(200 MHz中心频率)
  • 保持低单端失真性能输出达500 MHz
  • 压摆率:16 V/ns
  • 保持低至1.2 V VCOM的失真性能
  • 使用外部电阻可降低固定16 dB增益
  • 快速建立和过驱恢复:2.5 ns
  • 单电源供电:2.8 V至5.2 V
  • 关断
  • 低直流功耗:462 mW(3.3 V电源)
ADL5566具体的完整产品型号参数及价格(美元):

ADL5566ACPZ-R7,封装:24-Lead LFCSP (4mm x 5mm w/ EP),包装形式及数量:卷带,1500,工作温度:-40 to 85C,AD官网报价:7.26(1000+个)

轻松满足您的AD芯片采购需求
ADL5566的评估套件:

EVAL-ADL5566:ADL5566 评估版

ADL5566-EVALZ是一款配置齐全的4层FR4评估板。正常工作时需使用一个3 V - 5 V/100 mA单电源。应将此电源连接至测试环路的VCC和GND引脚。施加RF输入信号至SMA连接器的VIN1和VIP2引脚。SMA连接器的VOP1和VON2引脚提供RF输出。该评估板可通过安装SMA连接器VIP1、VIN2、VON1、VOP2并移除R3、R4、R25、R26,安装0 Ω跳线R1、R2、R27、R26,移除变压器T1、T2、T3、T4并在变压器焊盘上放置跳线来转换为全差分输入和输出。3个引脚接头,ENBL_1和ENBL_2可控制使能功能。测试环路VCOM-1和VCOM-2提供用于调整共模电压的接口。


EVAL-AD-FMCOMMS6-EBZ:AD-FMCOMMS6-EBZ 评估板

AD-FMCOMMS6-EBZ评估板是一款400MHz至4.4GHz接收器,采用AD9652 双通道16位模数转换器、ADL5566高动态范围RF/IF双通道差分放大器和ADL5380 正交解调器。

它采用的是一种I和Q解调方法,可直接转换(亦称为零差或零中频)接收器架构。 与可以执行多次频率转换的超外差式接收机相比,直接变频无线电只能执行一次频率转换。 一次频率转换的优势如下:

降低接收机复杂性,减少所需级数;提高性能和降低功耗 避免镜像抑制问题和干扰混频

这种拓扑可提供镜像抑制能力,并能快速部署差分信号环境。 该评估板集成放大级,可保持ACD的满量程输入。 板上集成本振和ADC时钟,共享相同的参考信号,防止拖尾现象。 该产品的尺寸兼容VITA57,所有直流电源均从数据捕捉板通过FMC连接器进行路由。 这款评估板展示了高性能的接收器信号链,针对采用“现成商业技术”(COTS)组件的军事和通信雷达应用。 整体电路的带宽为220MHz,通带平坦度为+/_ 1.0 dB。 145MHz中频时,测得的SNR和SFDR分别为64dB和75dBc。
