ADL5561是一款专为RF和IF优化的高性能差分放大器。该放大器在宽频范围内提供2.1 nV/√Hz的低噪声以及出色的失真性能，从而使其成为驱动8-16位高速ADC的理想选择。

ADL5561可以通过引脚设置提供三种可选增益，分别为6db、12db和15.5db。采用单端配置时，其增益分别降到5.6db、11.1db和14.1db。采用一个外部串联输入电阻可以灵活地扩展设置放大器的增益，实现从0到15.5dB之间的任何增益。

ADL5561的典型静态电流为40mA，而在禁用时消耗的电流小于3mA，输入和输出间具有出色的隔离性能。

该器件的宽带性能和低失真性能得到了优化，再加上其增益可调，使其可用于低失真、低噪声和低功耗特性非常关键的通用IF和宽带应用中。通过优化，实现了压摆率、带宽和宽带失真性能的较佳组合，从而能够驱动范围很广的A/D转换器，并特别适合于驱动混频器、PIN二极管衰减器、SAW滤波器以及多单元的分立器件。

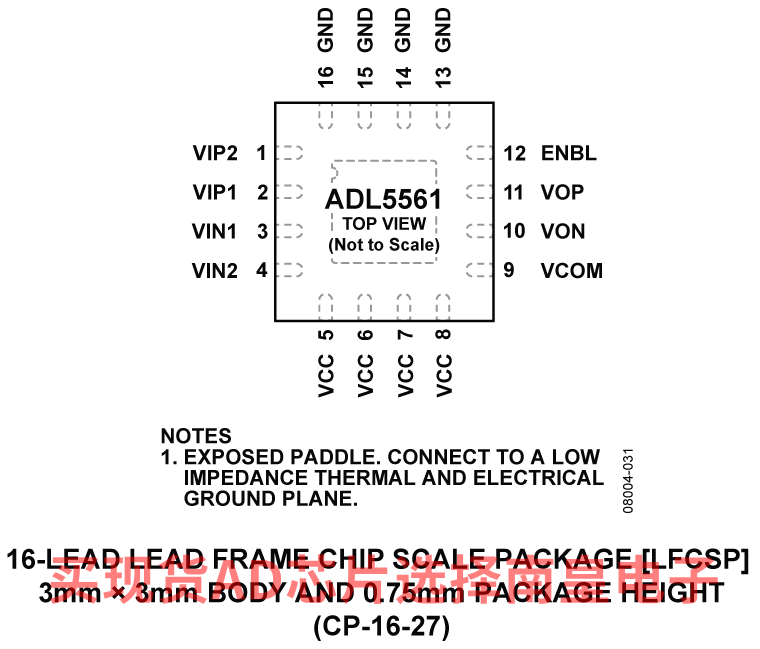

ADL5561采用ADI公司的高速SiGe工艺制造，封装为3 mm×3 mm、16引脚的LFCSP紧凑型封装，工作温度范围为−40°C～+85°C。

应用

• 差分ADC驱动器
• 单端-差分转换
• RF/IF增益级
• SAW滤波器匹配接口

• ?3 dB带宽：2.9 GHz (AV = 6 dB)
• 低供电电流：40 mA
• 引脚绑定的增益调整：6 dB、12 dB、15.5 dB
• 差分或单端输入转差分输出
• 低噪声输入级：2.1 nV/√Hz RTI (AV = 12 dB)
• 低宽带失真(AV = 6 dB)
  • 10 MHz：-94 dBc (HD2)、-87 dBc (HD3)
  • 70 MHz：-98 dBc (HD2)、-87 dBc (HD3)
  • 140 MHz：-95 dBc (HD2)、-87 dBc (HD3)
  • 250 MHz：?80 dBc (HD2)、-73 dBc (HD3)
• IMD3s：-86 dBc（250 MHz中心频率）
• 压摆率：9.8 V/ns
• 快速建立：2 ns；过驱恢复：3 ns
• 单电源供电：3 V至3.6 V
• 关断控制
• 采用高速XFCB3 SiGe工艺制造

ADL5561ACPZ-R7，封装：16-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：4.42（1000+个）

ADL5561ACPZ-WP，封装：16-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：托盘，50，工作温度：-40 to 85C，AD官网报价：4.75（100-499个）；4.75（1000+个）

EVAL-ADL5561：ADL5561 评估板

ADL5561-EVALZ是一款配置齐全的4层FR4评估板，用于轻松评估ADL5561的所有特性。该评估板集成原型制作区域，便于输出阻抗匹配所需负载，且只需要3.0 V至3.6 V单电源即可工作。
