ADL5541的基本参数
- 制造厂商：AD
- 产品类别：RF放大器
- 技术类目：增益模块
- 功能描述：射频/中频（ RF/IF）增益模块，工作频率50 MHz 至6 GHz ，增益15 dB
- （AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）
ADL5541的产品详情：
ADL5541是一款15 dB宽带的线性放大器，工作频率高达6 GHz。该放大器可以用于各种有线电视、手机以及仪器设备。
ADL5541可以提供15 dB增益，在频率、温度与电源范围内稳定工作, 器件一致性好。该增益模块内部匹配输入电阻为50Ω，在6 GHz以内其输入回波损耗为10 dB以下。它工作时只要求输入/输出交流耦合电容器、电源去耦合电容器以及外部电感。
ADL5541采用InGaP HBT工艺制作，静电放电（ESD）保护额定值为1 kV (Class 1C)。它采用3 mm × 3 mm LFCSP封装，带裸露焊盘，具有出色的热阻性能。
ADL5541采用5 V单电源供电，功耗90 mA，工作温度范围：-40°C至+85°C。
现在可以供应完全符合RoHS标准的评估板。
ADL5542为系列产品，可提供增益20 dB，与ADL5541引脚兼容。
Data Sheet, Rev. 0, 7/07
ADL5541的优势和特点：
- 固定增益：15 dB
- 工作频率：6 GHz
- 内部匹配的50Ω输入/输出电阻

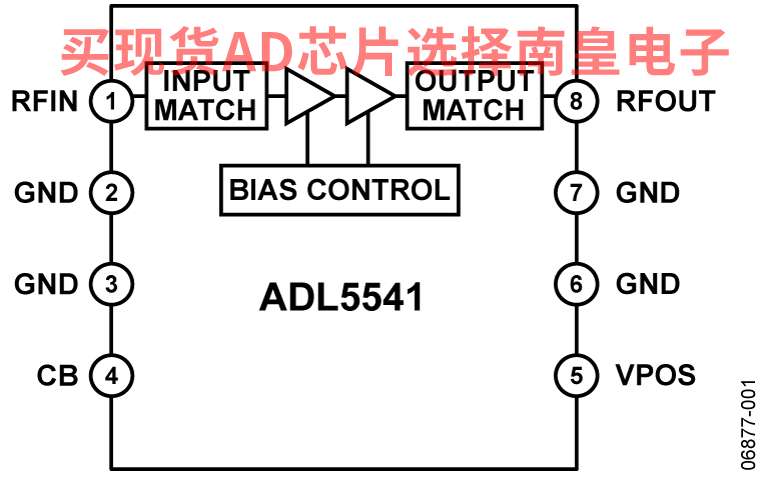

- 内置偏置控制电路
- 输出IP3
44 dBm @ 500 MHz
40 dBm @ 900 MHz - 输出1 dB压缩点：19.7 dBm @
900 MHz - 噪声系数：3.5 dB @ 900 MHz
- 单电源供电：5V
- 8引脚LFCSP小尺寸封装
- 与20 dB增益的ADL5542 引脚兼容
- 1 kV静电放电（ESD）保护（Class 1C）
ADL5541具体的完整产品型号参数及价格（美元）：
ADL5541ACPZ-R7，封装：8-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：1.86（1000+个）
ADL5541的评估套件：
EVAL-ADL5541：ADL5541 评估板
本页提供15 dB增益的50 MHz至6 GHz RF/IF增益模块ADL5541的评估板订购信息。
