ADL5531的基本参数
- 制造厂商：AD
- 产品类别：RF放大器
- 技术类目：增益模块
- 功能描述：20 MHz 至500 MHz 中频增益模块
- （AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）
ADL5531的产品详情：

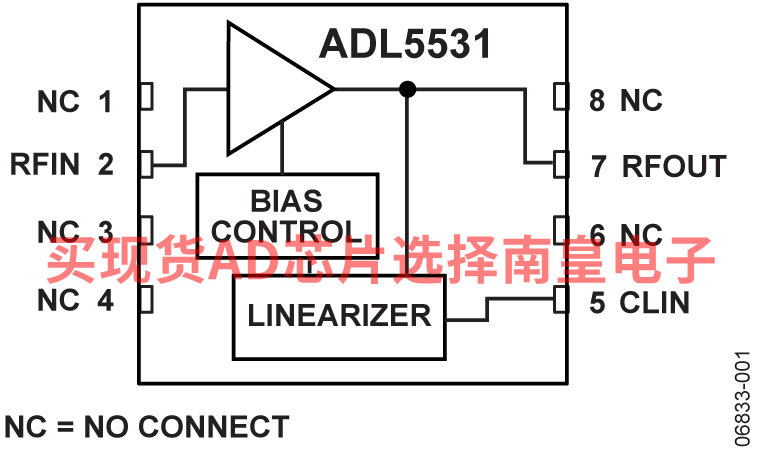

ADL5531是一款宽带、固定增益、线性放大器，工作频率最高达500 MHz，可用于蜂窝、卫星、宽带和仪器仪表等各种设备。
ADL5531提供稳定的20 dB增益，增益不随频率、温度、电源、器件而变化。该放大器为单端式，具有内部匹配50 Ω电阻。只需配置输入/输出交流耦合电容、电源去耦电容和外部电感便能工作。
ADL5531采用GaAs HBT工艺制造，ESD额定值为±2 kV（二类）。该器件采用3 mm × 3 mm、8引脚LFCSP封装，使用裸露焊盘以获得出色的热阻抗性能。
采用5 V单电源供电时，功耗为100 mA，额定工作温度范围为?40°C至+85°C。
同时提供双通道20 dB增益版本ADL5534。
数据手册，Rev. A，08/2008
ADL5531的优势和特点：
- 固定增益：20 dB
- 工作频率最高达500 MHz
- 内部50 Ω输入/输出匹配电阻
- 输出IP3
41 dBm (70 MHz)
39 dBm (190 MHz) - 集成偏置控制电路
- 输出1 dB压缩：20.6 dB (190 MHz)
- 噪声系数：2.5 dB (190 MHz)
- 欲了解更多信息，请参考数据手册
ADL5531具体的完整产品型号参数及价格（美元）：
ADL5531ACPZ-R7，封装：8-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：1.86（1000+个）
ADL5531的评估套件：
EVAL-ADL5531：ADL5531 评估板
ADL5531-EVALZ是一款4层FR4评估板。 正常工作时需使用一个5 V/100 mA单电源。 应将5 V电源连接至测试环路的VPOS和GND引脚。 或者，电源连接可通过2引脚接头W-1实现。RF输入施加于SMA连接器的RFIN引脚。 SMA连接器的RFOUT引脚提供RF输出。
