ADL5523是一款高性能的GaAs pHEMT低噪声放大器，可以为单一下变频转换IF采样接收机架构和直接下变频转换接收机提供高增益和低噪声系数。

该器件具有高集成度，内置有源偏置电路和隔直电容，不仅非常易于使用，而且不会影响设计灵活性。

ADL5523只需极少外部元件，便可轻松进行调整。该器件可在3 V至5 V电压下工作，并可通过外部偏置电阻调整电流吸取，从而满足要求极低功耗的应用需求。

ADL5523采用紧凑的散热增强型3 mm × 3 mm LFCSP封装，工作温度范围为?40°C至+85°C。

同时还提供配置齐全的评估板。

• 工作频率范围：400 MHz至4000 MHz
• 噪声系数：0.8 dB (900 MHz)
• 仅需很少的外部元件
• 集成有源偏置控制电路
• 集成隔直电容
• 可调偏置，适合低功耗应用
• 单电源供电：3 V至5 V
• 增益：21.5 dB (900 MHz)
• 三阶交调截点(OIP3)：34.0 dBm (900 MHz)
• P1dB ： 21.0 dBm (900 MHz)
• 小尺寸LFCSP封装
• 提供增益为20.8 dB的引脚兼容版本

ADL5523ACPZ-R7，封装：8-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：1.64（1000+个）

EVAL-ADL5523：ADL5523 评估板

ADL5523-EVALZ是一款配置齐全的4层FR4评估板。正常工作时需使用一个5 V/100 mA单电源。应将5 V电源连接至测试环路的VPOS和GND引脚。或者，可以通过双引脚接头W-1实现电源连接。施加RF输入至SMA连接器的RFIN引脚。SMA连接器的RFOUT引脚提供RF输出。

---

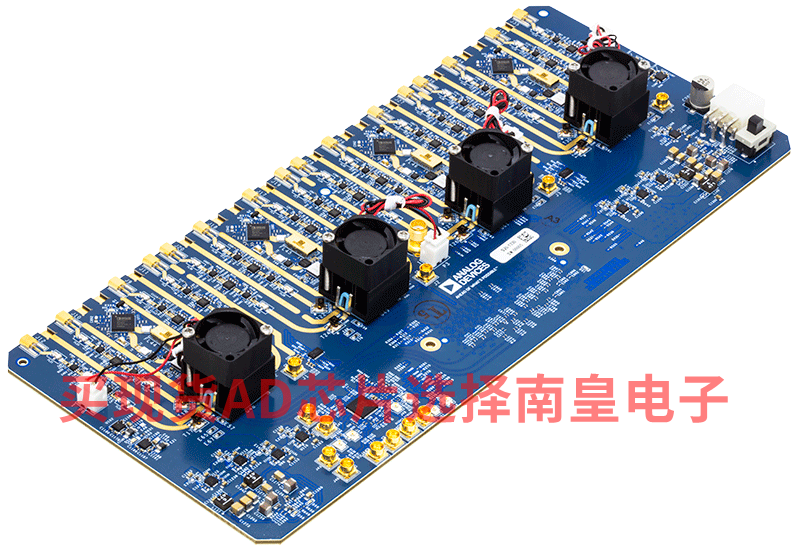

QUAD-MxFE平台：16Tx/16Rx直接L/S/C频段采样相控阵/雷达/电子战/卫星通信开发平台

四通道MxFE系统开发平台包含四个MxFE软件定义的直接RF采样收发器以及相关的RF前端、时钟和电源电路。目标应用包括相控阵雷达、电子战和地面卫星通信，尤其是L/S/C频段（0.1 GHz至~5GHz）的16发射/16接收通道直接采样相控阵。Rx和Tx RF前端具有插入式配置，可根据用户应用自定义频率范围。

四通道MxFE系统开发平台可提供完整的系统解决方案。它可以用作测试平台，用于演示多芯片同步以及实现系统级校准、波束成形算法和其他信号处理算法。该系统旨在配合Xilinx VCU118评估板使用，具有Virtex UltraScale+ XCVU9P FPGA并提供参考软件、HDL代码和MATLAB系统级接口。

除了四通道MxFE数字化处理卡之外，该套件还包含16Tx / 16Rx校准板，用于开发系统级校准算法，或在与自己的用例相关的情况下更轻松地演示上电相位确定性。通过该校准板，用户还可演示组合通道动态范围、杂散和相位噪声的改进性能，连接至VCU118 PMOD接口时，还可通过免费的MATLAB插件进行控制。

该系统可用于加快以下应用的开发程序上市时间：

ADEF（相控阵、雷达、电子战、卫星通信） 通信基础设施（多频段5G和毫米波5G） 电子测试与测量
