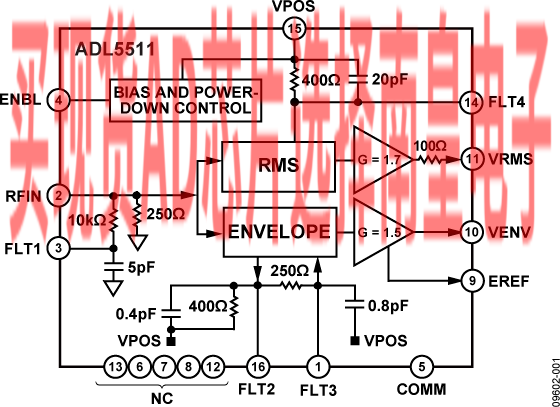

ADL5511是一款RF包络和TruPwr均方根检波器。包络输出电压是一个与输入信号包络成正比的电压。均方根输出电压与输入信号的峰均比无关。

均方根输出为线性V/V电压，900 MHz时的转换增益为1.9 V/V均方根值。包络输出的转换增益为1.46 V/V (900 MHz)，它以ERER引脚提供的1.1 V内部基准电压为参考。

ADL5511可采用直流至6 GHz信号工作，包络带宽最高可达130 MHz。

所获取的包络可用于RF功率放大器(PA)线性化和增强效率，均方根输出则可用于测量均方根功率。高均方根值精度和快速包络响应特别适合对CDMA2000、W-CDMA及LTE系统中使用的宽带高峰均比信号进行包络检波和功率测量。

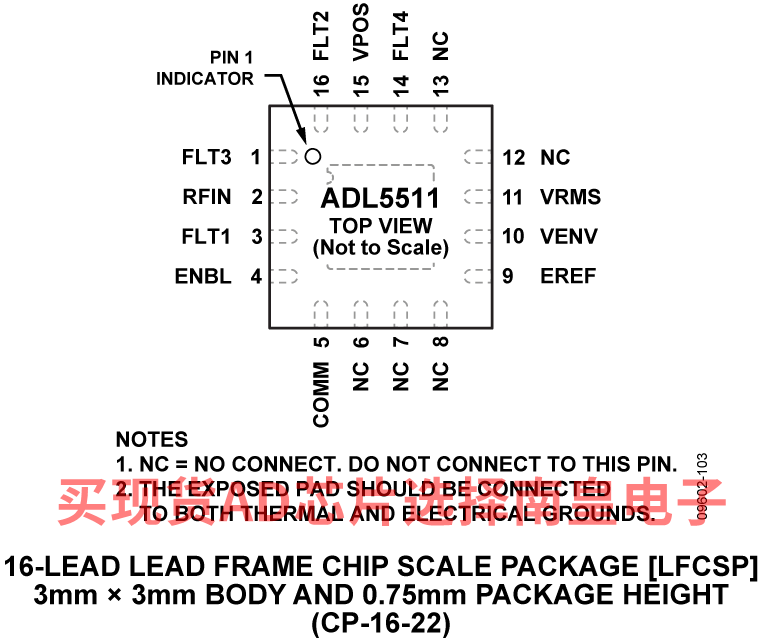

ADL5511的工作温度范围为?40°C至+85℃，提供16引脚3 mm × 3 LFCSP封装。

应用
--W-CDMA、CDMA2000、LTE和其他复杂波形的均方根功率测量和包络检波
--基于漏极调制的功率放大器线性化
--采用包络跟踪方法的功率放大器线性化

• 包络跟踪RF检波器，输出电压与输入电压成正比
• 独立的TruPwr均方根输出
• 无需巴伦或外部调谐
• 出色的温度稳定性
• 输入功率动态范围：47 dB
• 输入频率范围：直流至6 GHz
• 包络带宽：130 MHz
• 包络延迟：2 ns
• 单电源供电：4.75 V to 5.25 V
• 电源电流：21.5 mA
• 关断模式：130 μW

ADL5511ACPZ-R7，封装：16-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：8.43（1000+个）

EVAL-ADL5511：ADL5511 评估板

ADL5511-EVALZ是一款4层FR4印刷电路板。正常工作时，它需要5V/100 mA电源。应将5V电源连接到标有VPOS和GND的线夹引线。RF输入信号施加于边缘安装型SMA RF连接器(RFIN)。包络输出信号可通过标有VENV的SMA连接器访问。RMS输出和包络参考信号可通过标有VRMA和EREF的线夹引线访问。要通过SMA电缆访问RMS输出和包络参考输出，可以将SMA连接器焊接到标有VRMS1和EREF1的焊盘上。
