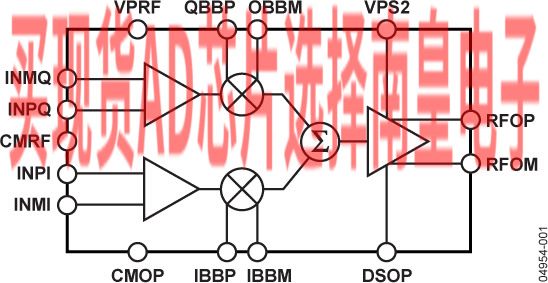

ADL5390矢量乘法器由一对匹配的宽带可变增益放大器组成，二者输出相加，每个放大器具有单独的线性幅度增益控制。如果两个输入RF信号正交，则可以将该矢量乘法器配置为矢量调制器，或将增益控制引脚用作笛卡尔变量，将其配置为可变衰减器/移相器。这种情况下，输出振幅可以控制在最大+5 dB至-30 dB以下的范围内，相位可以在整个360°范围内连续调整。由于信号路径为线性，因此输入的原始调制得以保留。如果两个信号是独立的，则该矢量乘法器可以充当一个2:1多路复用器，或提供从一个通道至另一个通道的衰落。

ADL5390可以在20 MHz至2400 MHz的宽频率范围内工作。当一个通道设置为最大增益且工作频率为380 MHz时，ADL5390的OP1dB为11 dBm，OIP3为24 dBm，输出本底噪声为-148 dBm/Hz。在大部分工作频率范围内，两个VGA之间的增益匹配和相位匹配分别优于0.5 dB和1°。

ADL5390采用ADI公司专有的高性能25 GHz SOI互补双极性IC工艺制造，提供24引脚无铅CSP封装，工作温度范围为-40°C至+85°C，同时提供评估板。

供货

提供样片和评估板，产品型号分别为ADL5390ACPZ和ADL5390-EVAL。

同类产品

AD8302 - 低频至2.7GHz RF/IF增益相位检波器

AD8340 - RF矢量调制器，700 MHz至1000 MHz

AD8341 - RF矢量调制器，1.5 GHz至2.4 GHz

• 工作频率范围：20 MHz至2.4 GHz
• 连续幅度控制范围：+5 dB至-30 dB
• 笛卡尔I/Q基带频率范围：DC至230 MHz
• 输出三阶交调截点：+24 dBm

• 输出1 dB压缩点：11 dBm
• 输出开关禁用功能
• 5 V单电源

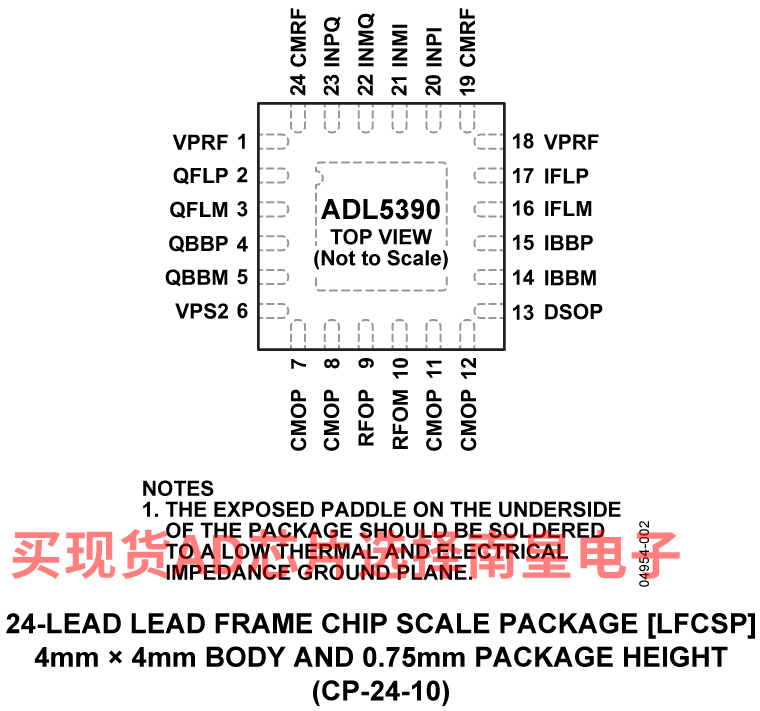

• 24引脚小型LFCSP封装

ADL5390ACPZ-REEL7，封装：24-Lead LFCSP (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：8.35（1000+个）

ADL5390ACPZ-WP，封装：24-Lead LFCSP (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：托盘，64，工作温度：-40 to 85C，AD官网报价：11.13（100-499个）；8.35（1000+个）

EVAL-ADL5390：ADL5390 评估板

ADL5390-EVALZ是一款配置齐全的4层FR4评估板，用于轻松评估ADL5390的所有特性。这些特性包括RF输入、基带输入和采用单端设置的RF输出SMA连接。它还在卡片边沿的基带输入上提供全差分信号。通过连接至VP和GND测试点的线夹引线可实现+5 V/135 mA电源访问。它的范围是+4.75至+5.25 V。
