ADL5385（30 MHz 至2,200 MHz 正交调制器）-AD代理

ADL5385的基本参数

制造厂商：AD
产品类别：I-Q调制器和解调器
技术类目：集成LO的IQ调制器
功能描述：30 MHz 至2,200 MHz 正交调制器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

ADL5385的产品详情：

ADL5385是一款硅单芯片正交调制器，设计用于30 MHz至2200 MHz频率范围。其出色的相位精度和幅度平衡可以为通信系统提供高性能中频(IF)和直接射频(RF)调制。

ADL5385从两路差分基带输入获得信号，并将其调制到两个彼此正交的载波上。两个内部载波均源自一路单端、外部本机振荡器输入信号，其频率为目标载波输出频率的两倍。经过调制的两路信号，在一个可驱动50 Ω负载的差分转单端放大器上相加。

ADL5385可以用作数字通信系统中的中频调制器或直接至RF调制器。较宽的基带输入带宽为基带驱动以及从复合中频驱动提供了条件。典型应用包括无线电链路发射机、电缆调制解调器终端系统和宽带无线接入系统。

ADL5385采用ADI公司先进的硅-锗双极性工艺制造，提供24引脚、裸露焊盘无铅LFCSP_VQ封装。额定温度范围为-40℃至+85°C，同时提供无铅评估板。

应用

无线电链路基础设施
电缆调制解调器终端系统
UHF/VHF无线电
无线基础设施系统
无线本地环路
WiMAX/宽带无线接入系统

ADL5385的优势和特点：

输出频率范围：30 MHz至2,200 MHz
1 dB输出压缩：11 dBm (350 MHz)
本底噪声：–159 dBm/Hz (350 MHz)
边带抑制：−50 dBc (350 MHz)
载波馈漏：−46 dBm (350 MHz)
单电源：4.75 V至5.5 V
24引脚、裸露焊盘、无铅LFCSP_VQ封装

ADL5385具体的完整产品型号参数及价格（美元）：

ADL5385ACPZ-R7，封装：24-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：5.8（1000+个）

ADL5385ACPZ-WP，封装：24-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：托盘，64，工作温度：-40 to 85C，AD官网报价：6.39（100-499个）；5.8（1000+个）

ADL5385的评估套件：

EVAL-ADL5385：ADL5385 评估板

ADL5385-EVALZ是一款配置齐全的4层FR4评估板。正常工作时需使用5 V/300 mA电源。应将5 V电源连接至线夹引线的VPOS和GND引脚。LO和基带输入（应在电压为0.5 V时进行偏置）施加于边缘安装型SMA类RF连接器（LO、IBBP、IBBN、QBBP和QBBN引脚）。SMA连接器的VOUT引脚提供ADL5385输出。线夹引线的TEMP引脚提供与芯片温度成比例的直流电压。

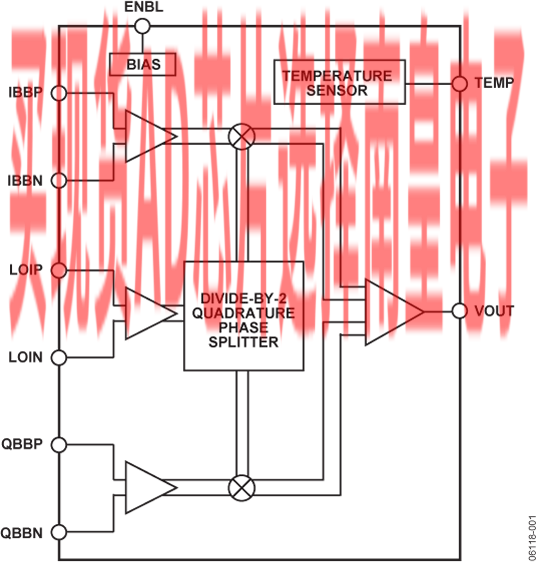

ADL5385的电路图解：

ADL5385的评估套件：
