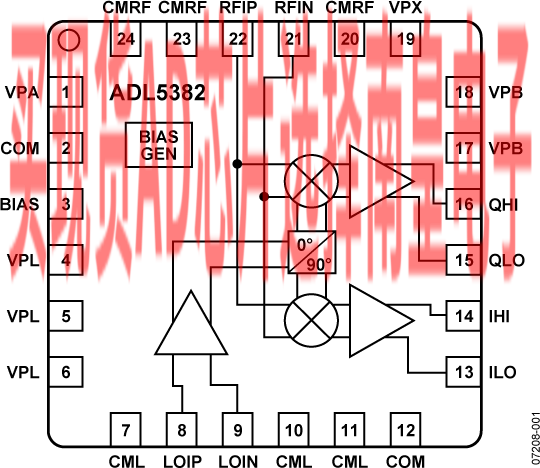

ADL5382是一款宽带正交I/Q解调器，涵盖从700 MHz到2.7 GHz的RF输入频率范围。在900 MHz时，其噪声系数(NF)为14 dB，IP1dB为14.7 dBm，三阶交调截点(IIP3)为33.5 dBm；具有出色的动态范围，适合要求苛刻的基础设施直接变频应用。差分RF输入提供功能良好的50 Ω宽带输入阻抗，最好采用1:1巴伦驱动以实现较佳性能。

解调精度非常出色，幅度平衡和相位平衡分别约为0.05 dB和0.2°。解调相内(I)和正交(Q)差分输出经过完全缓冲，提供约4 dB的电压转换增益。缓冲基带输出能将2 V p-p差分信号驱动至200 Ω负载。

完全平衡的设计可极大地降低二阶失真的影响。从LO端口至RF端口的泄漏小于-65 dBc。I和Q输出端的差分直流失调电压典型值小于10 mV。这些因素使该器件具有60 dBm以上的出色IIP2特性。

ADL5382采用4.75 V至5.25 V单电源供电。可利用从BIAS引脚连接至地的外部电阻来调节电源电流。ADL5382采用ADI公司先进的硅-锗双极性工艺制造，提供24引脚、exposed padLFCSP封装。额定温度范围为−40°C至+85°C。

应用

Data Sheet, Rev. 0, 3/08

• I/Q解调器
• RF工作频率范围：
  700 MHz至2700MHz
• IIP3：+30 dBm
• IIP2：+60dBm
• 输入P1dB：+13dBm
• 噪声系数：14 dB (900MHz)

• 电压转换增益：5dB
• 正交解调精度
  相位精度：<0.5°
  幅度平衡：<0.25 dB
• LO输入：–10至+5 dBm
• 解调带宽：约500 MHz
• I/Q以2Vpk驱动200Ω负载
• 可编程功耗

ADL5382ACPZ-R7，封装：24-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：6.07（1000+个）

ADL5382ACPZ-WP，封装：24-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：托盘，64，工作温度：-40 to 85C，AD官网报价：6.7（100-499个）；6.07（1000+个）

EVAL-ADL5382：ADL5382 评估板

ADL5382-EVALZ是一款配置齐全的4层FR4评估板，用于轻松评估ADL5382的所有特性。该评估板集成可旁路的变压器，支持单端或差分基带I和Q输出，且只需要4.75 V至5.25 V单电源即可工作。
