ADL5380是一款宽带正交I/Q解调器，涵盖从400 MHz到6 GHz的RF/IF输入频率范围。在900 MHz时，其噪声系数(NF)为10.9 dB，IP1dB为11.6 dBm，三阶交调截点(IIP3)为29.7 dBm；具有出色的动态范围，适合要求苛刻的基础设施直接变频应用。差分RF输入提供功能良好的50 Ω宽带输入阻抗，最好采用1:1巴伦驱动以实现较佳性能。

解调精度非常出色，幅度平衡和相位平衡分别约为0.07 dB和0.2°。解调相内(I)和正交(Q)差分输出经过完全缓冲，提供约7 dB的电压转换增益。缓冲基带输出能将2 V p-p差分信号驱动至200 Ω负载。

完全平衡的设计可极大地降低二阶失真的影响。从LO端口至RF端口的泄漏小于−50 dBm。I和Q输出端的差分直流失调电压典型值小于20 mV。这些因素使该器件具有65 dBm以上的出色IIP2特性。

ADL5380采用4.75 V至5.25 V单电源供电，将一个外部电阻放在ADJ引脚与正电源VS（以提高电源电流和改善IIP3）或地（以IIP3性能为代价降低电源电流）之间，可以调整电源电流。

ADL5380采用ADI公司先进的硅-锗双极性工艺制造，提供24引脚、裸露焊盘LFCSP封装。

应用

蜂窝W-CDMA/GSM/LTE

宽带无线和WiMAX

宽带无线和WiMAX

• RF和LO工作频率范围：400 MHz至6 GHz
• 输入IP3：
  30 dBm (900 MHz)
  28 dBm (1900 MHz)
• 输入IP2：>65 dBm (900 MHz)
• 输入P1dB (IP1dB)：11.6 dBm (900 MHz)
• 电压转换增益：约7 dB

• 解调带宽：约390 MHz
• 噪声系数(NF)：
  10.9 dB (900 MHz )
  11.7 dB (1900 MHz )
• 正交解调精度(900 MHz)
  相位精度：约0.2°
  幅度平衡：约0.07 dB
• 基带I/Q驱动：2 V p-p (200 Ω)
• 5 V单电源

ADL5380ACPZ-R7，封装：24-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：6.07（1000+个）

ADL5380ACPZ-WP，封装：24-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：托盘，64，工作温度：-40 to 85C，AD官网报价：6.7（100-499个）；6.07（1000+个）

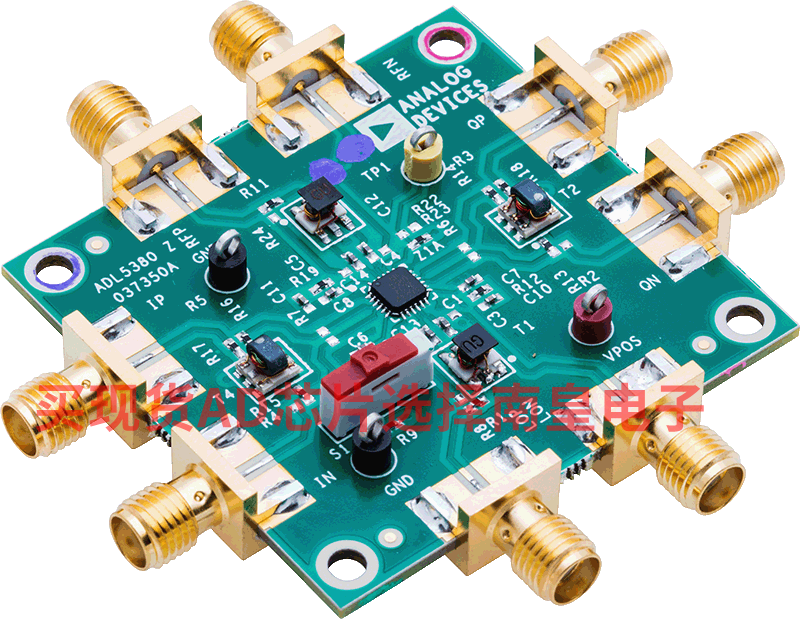

EVAL-ADL5380：ADL5380 评估板

ADL5380-EVALZ是一款配置齐全的4层FR4评估板，用于在400 MHz至6 GHz射频输入频率范围内轻松评估ADL5380的所有特性。 该评估板集成可旁路的变压器，支持单端或差分基带I和Q输出，可选单端或差分信号驱动RF和LO输入， 且只需要4.75 V至5.25 V单电源即可工作。
