ADL5370是固定增益正交调制器（F-MOD）产品系列的首款成员，工作频率范围为300 MHz~1000 MHz。其出色的相位精度与幅度平衡适合于通信系统中的高性能中频或直接射频调制。

ADL5370提供大于500 MHz的-3 dB基带带宽，非常适合于宽带零中频或低中频-射频应用，以及宽带数字预失真发射机。

ADL5370具有两个差分基带输入和一个单端本振，并生成单端50 Ω输出。

ADL5370采用ADI公司高级硅锗双极性工艺制造。它采用24引脚裸露焊盘无铅LFCSP_VQ封装，工作温度范围为-40°C~+85°C。可提供无铅评估版。

应用

• 450 MHz CDMA2000/GSM手机通信系统
• WiMAX/宽带无线接入系统
• 有线通信设备
• 卫星调制解调器

• 输出频率范围：300 MHz~1000 MHz
• 调制带宽：>500 MHz (3 dB)
• 1 dB输出压缩：11 dBm @ 450 MHz
• 本底噪声：−160 dBm/Hz
• 边带抑制：−41 dBc @ 450 MHz
• 载波馈通：−50 dBm @ 450 MHz
• 单电源电压：4.75 V~5.25 V

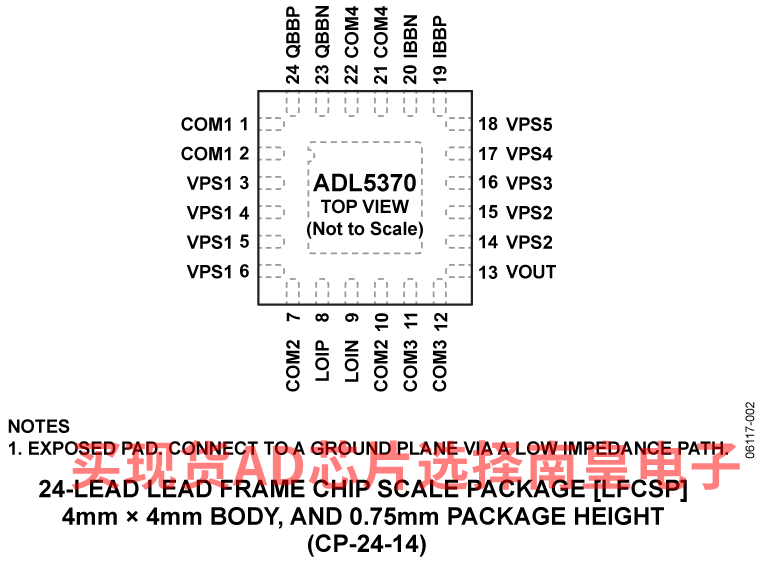

• 24引脚LFCSP_VQ封装

ADL5370ACPZ-R7，封装：24-Lead LFCSP (4mm x 5mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：5.8（1000+个）

ADL5370ACPZ-WP，封装：24-Lead LFCSP (4mm x 5mm w/ EP)，包装形式及数量：托盘，64，工作温度：-40 to 85C，AD官网报价：6.39（100-499个）；5.8（1000+个）

EVAL-ADL5370：ADL5370 评估板

ADL5370-EVALZ是一款4层FR4评估板。正常工作时，需将5 V/300 mA电源连接至线夹引线的VPOS和GND引脚。LO和基带输入（应在电压为0.5 V时进行偏置）施加于边缘安装型SMA类RF连接器（LO、IBBP、IBBN、QBBP和QBBN引脚）。SMA连接器的VOUT引脚提供RF输出信号。
