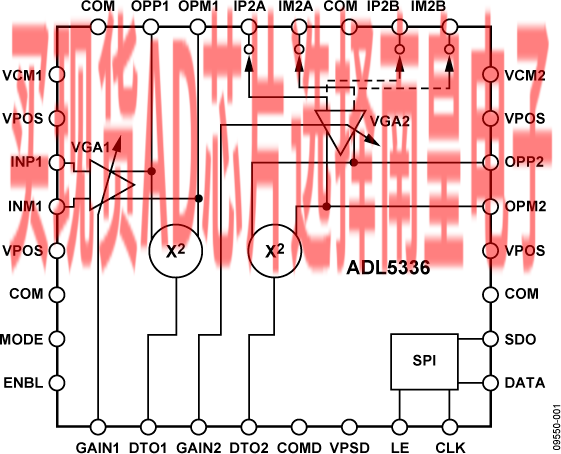

ADL5336包括一对可变增益放大器(VGA)，设计用于级联中频应用。放大器具有线性dB增益控制，在低频至1 GHz范围内工作。得益于ADI公司用于实现高性能可变增益控制的创新技术——已获专利的X-AMP架构，该器件在整个控制范围内具有出色的增益性能，并且在整个频率范围内具有出色的平坦度。

各VGA具有24 dB的增益控制范围，其最大增益可以在6 dB范围内通过SPI独立编程。VGA可以级联，以提供48 dB的总增益范围。当通过1:4巴伦连接到50 Ω信号源时，增益会提高6 dB。第二VGA具有一个SPI可编程输入开关，用于从两路外部输入中选择其一。

从一个200 Ω信号源或从一个50 Ω信号源通过1:4巴伦驱动时，复合放大器的噪声系数(NF)在最大增益时为6.8 dB。各VGA的输出可以将100 Ω负载驱动到5 V p-p最大值。

各VGA具有独立的方波检波器，用于实现自主的自动增益控制(AGC)。各检波器设定点可以在?24 dBV至?3 dBV范围内，以3 dB步长通过SPI独立编程。当两个VGA均处于AGC模式并且具有相同的设定点时，如果从最大增益倒退18 dB，则复合噪声系数(NF)提高到9 dB。

ADL5336采用5 V电源供电，典型电源电流为80 mA，禁用时的功耗为4 mA。它采用先进的硅-锗BiCMOS工艺制造，提供32引脚、裸露焊盘LFCSP封装，额定温度范围为?40°C至+85°C。

应用

• 点对多点无线电
• 仪器仪表
• 医疗

• 一对集成RMS AGC检波器的VGA
• VGA和AGC工作模式
• 连续增益控制范围： 48 dB
• 噪声系数(NF)：6.8 dB（最大增益时）
• IMD3 > 62 dBc（1.0 V p-p复合输出）
• 差分输入和输出
• VGA2支持多路复用输入
• 可编程检波器AGC设定点
• 可编程VGA最大增益
• 关断特性
• 5 V单电源供电

ADL5336ACPZ-R7，封装：32-Lead LFCSP (5mm x 5mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：

EVAL-ADL5336：ADL5336评估板

本页提供用于评估带可编程RMS检波器的ADL5336可级联IF VGA的评估板订购信息。
