- 制造厂商：AD
- 产品类别：可变增益放大器(VGA)
- 技术类目：数字控制VGA
- 功能描述：700 MHz 到 4200 MHz Tx DGA
- （AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）
ADL5335 是一款数字增益放大器 (DGA)，专门针对无线变送器应用而进行优化。差分输入和单端输出有助于在具有差分输出的宽带集成收发器和具有单端输入的 RF 增益模块及驱动放大器之间实现无平衡-不平衡转换器的连接。
可通过 Analog Devices, Inc. 的标准串行外设接口 (SPI) 端口在最高 12.0 dB 的增益到最低 −8.0 dB 的增益范围内对增益进行编程，增益步长为 0.5 dB。ADL5335 还具备快攻功能，可通过应用单脉冲快速提高或降低增益。
使用基于温度计的数字步进衰减器 (DSA) 可确保增益变化基本无干扰。ADL5335 封装在 4 mm × 4 mm 16 引脚 LFCSP 中。提供基于完全填充的评估板和系统演示平台 (SDP) 的控制软件。
应用
- 无线变送器中的 RF 功率控制和校准
- 差分输入到单端输出转换
- 宽的输入频率范围：700 MHz 到 4200 MHz
- 最大增益：12.0 dB（典型值）
- 增益范围 20 dB（典型值）
- 增益步长：0.5 dB（典型值）
- 基于温度计的无干扰数字分级衰减器
- 具有可编程增益步长的快攻增益开关
- 匹配的 50 Ω 输入和输出
ADL5335ACPZN，封装：16-Lead LFCSP (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：托盘，490，工作温度：-40 to 85C，AD官网报价：13.56（100-499个）；9.96（1000+个）
ADL5335ACPZN-R7，封装：16-Lead LFCSP (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：13.56（100-499个）；9.96（1000+个）

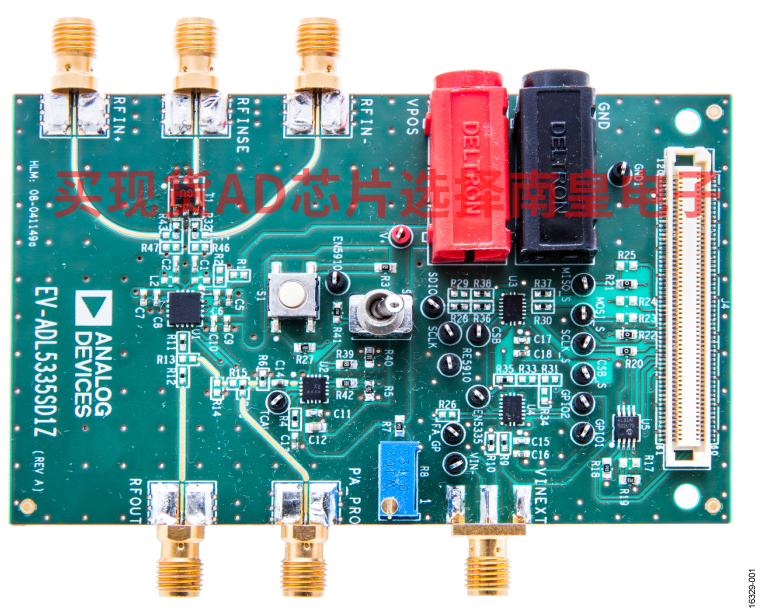

EVAL-ADL5335：ADL5335 评估板
ADL5335 是一款差分输入阻抗和单端输出阻抗均为 50 Ω 的 DGA。用户指南 UG-1206 介绍了如何使用 EV-ADL5335SD1Z 来验证 ADL5335 的操作。
EV-ADL5335SD1Z 是基于 FR4 的完全填充的 4 层评估板，旨在让用户轻松地评估 ADL5335 的功能和性能。
Analog Devices, Inc. 提供的 ADL5335 数据手册中提供了 ADL5335 的完整规格说明，使用评估板时应同时参阅此说明和用户指南 UG-1206。
