- 功能描述:400 MHz至4000 MHz、? W RF驱动器放大器
- (AD代理渠道,提供当日发货、严格的质量标准,满足您的目标价格)

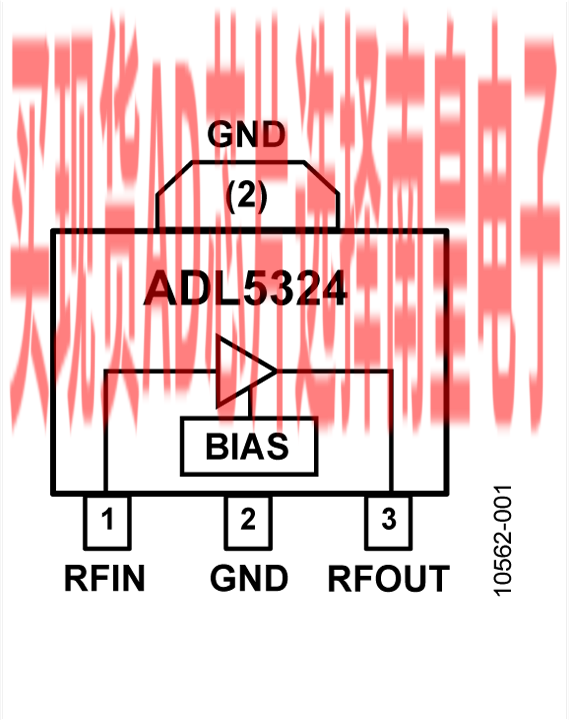

ADL5324内置动态可调偏置电路,能够在3.3 V至5 V范围内实现OIP3和P1dB性能定制,无需外部偏置电阻。借助此特性,设计人员可以根据具体设计需求定制驱动器放大器的性能。此特性还可以实现驱动器放大器的动态偏置,此时采用可变电源来在大信号条件下实现全5 V偏置,然后在信号电平较小且需要较低功耗时减小电源电压。此扩展能力可以减少针对不同输出功率(输出功率水平从25 dBm到29 dBm)要求来评估及库存多个驱动器放大器的需要。
ADL5324的额定工作温度范围也是?40°C至+105°C宽温度范围,在功率放大器等工作温度更高的设计中性能也十分可靠。这款? W驱动器放大器还具有400 MHz至4000 MHz的宽频率范围,只需将一些外部元件调至该宽频率范围内的特定频段即可。这款高性能宽带RF驱动器放大器非常适合各种有线及无线应用,包括蜂窝基础设施、ISM频段功率放大器、防务设备和仪器仪表设备。同时提供完全填充的评估板。
ADL5324还相对于输出功率和偏置电压具有出色的ACPR。该驱动器可在2140 MHz时提供超过17 dBm的输出功率,并在5 V时实现?55 dBc的ACPR。若偏置电压降至3.3 V,?55 dBc的ACPR输出功率最低只会降至15 dBm。
应用
- 无线基础设施
- 自动测试设备
- ISM/AMR应用
- 工作电压范围:400 MHz至4000 MHz
- 增益:14.6 dB (2140 MHz)
- OIP3:43.1 dBm (2140 MHz)
- P1dB:29.1 dBm (2140 MHz)
- 噪声系数:3.8 dB
- 工作温度范围:−40°C至+105℃
- 动态可调偏置
可调电源
偏置电压:3.3 V至5 V
低电源电流:
62 mA至133 mA
无需偏置电阻 - SOT-89封装,符合MSL-1等级要求
- ESD额定值:±3 kV(2类)
ADL5324ARKZ-R7,封装:3-Lead SOT-89,包装形式及数量:卷带,1000,工作温度:-40 to 105C,AD官网报价:3.69(1000+个)
EVAL-ADL5324:ADL5324 Evaluation Board
ADL5324-EVALZ is a fully populated, 4-layer, FR4-based evaluation board. For normal operation, it requires a single 5 V/500 mA supply. The 5 V supply should be connected to the test loops labeled VSUP and GND. The RF input is applied to the SMA connector labeled RFIN. The RF output is available at the SMA connector labeled RFOUT. To facilitate tuning for different frequencies the RF input and RF output traces are free of solder mask and have index markings for ease of component placement. The evaluation board ships with tuning components that are optimized for operation from 2110 MHz to 2170 MHz. The ADL5324 datasheet provides recommended tuning components for other frequencies.
AD-PZSDR2400TDD-EB:两个通道,2400MHz TDD应用
AD-PZSDR2400TDD-EB是一款2.4GHz TDD模拟模块,设计采用AD9361工作——一款高性能、高度集成的RF收发器,适合3G和4G基站以及测试设备、软件定义无线电等RF应用领域。 AD-PZSDR2400TDD-EB被人们称为首款“RF个性卡”。 它插入AES-PZSDRCC-FMC-G载波卡中。 35mm U.FL同轴电缆将此卡连接至PicoZed SDR Z7035/AD9361 SOM,从而可使用AD9361的发射和接收输入。 可在wiki网页上查看有关卡及其使用方法、设计封装和相应工作软件的信息。

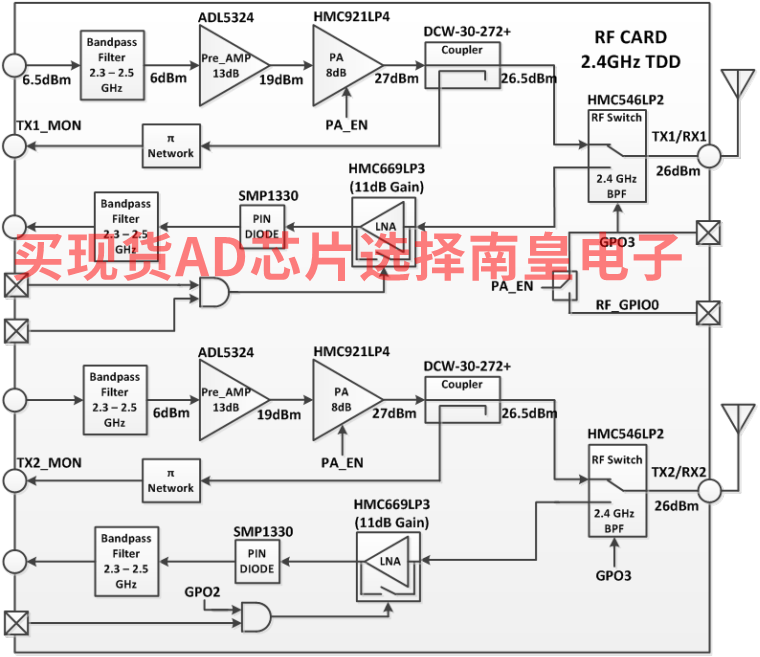

AD-PZSDR2400TDD-EB旨在向用户提供一种调理AD9361的发射或接收信号的路径。 TX或RX路径的选择则通过受FPGA和随附软件控制的200MHz至2.7GHz SPDT开关HMC546来实现。 发射路径由2.4GHz滤波器、0.5 W驱动器放大器ADL5324和2 W 功率放大器HMC921组成。 接收路径由相同的2.4GHz滤波器以及低损耗LNA HMC669组成。
