ADL5304是高速对数转换器，在整个200 dB（1 pA至10 mA）测量范围内具有快速响应和低噪声。ADL5304的对数斜率标称值为10 mV/dB (200 mV/十倍)；其他的数值也很容易配置。可在宽范围内通过内部100 nA电流源对对数截距进行编程，或者针对对数比应用在外部编程。3.162 fA的默认截距使100 nA测量范围的中点定于VLOG = 1.5 V。

仅需一个5 V单正电源便可在额定的1 pA至3 mA输入范围内工作。双电源供电可将额定输入电流范围扩展至10 mA。

ADL5304支持对数自变量的双电流输入。分子输入INUM经NPN晶体管的集电极，于低失调JFET放大器附近连入反馈路径。分母电流IDEN以同样方式处理，允许对数比值运算。输入求和节点(INUM和IDEN)在1.5 V的恒定默认电压下工作。VSM1至VSM4引脚位于INUM和IDEN输入的侧面以提供守护电压，从而使漏电流降至低点。

自适应光电二极管偏置专为光学测量而提供。监控电流是INUM 的1.1倍，在IMON引脚输出，外部电阻RMNTR是光电二极管串联电阻(RS) 的10倍，在光电二极管两端施加电压，通过一阶将内部PD结保持在0 V，从而使暗电流降至低点。

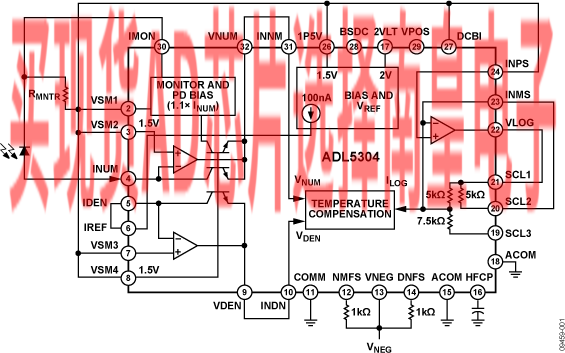

VLOG输出被缓冲，并且可通过内部增益设置电阻重新调整。随着ILOG 从1 pA至10 mA的10倍变化，内部ILOG可在−400 μA至+400 μA范围内变化。这对应于图1所示默认配置中VLOG引脚上的0.5 V至2.5 V电压变化。

准确的1.5 V（1P5V引脚）和2.0 V（2VLT引脚）基准输出允许使用外部电阻对截点精确进行重新定位。

ADL5304采用32引脚5mm × 5 mm LFCSP封装，额定工作温度范围为-40℃至+85℃。

应用
- 高精度光功率测量
- 宽范围基带对数压缩
- 针对高速APC环路的多功能检波器

• 针对所有输入电流优化，响应速度极快
  欲了解更多信息，请参考数据手册。
• 100倍输入范围：1 pA至10 mA
• 法则一致性：±0.25 dB（100 pA至100 µA）
• 对数比或固定截点运算
• 精确基准电压和基准电流
• 自适应光电二极管(PD)偏置，低暗电流
• 可编程对数斜率和截距
• VLOG引脚默认对数斜率为10 mV/dB
• 单电源或双电源供电

ADL5304ACPZ-R2，封装：32-Lead LFCSP (5mm x 5mm x 0.85mm w/ EP)，包装形式及数量：卷带，250，工作温度：-40 to 85C，AD官网报价：13.94（100-499个）；13.94（1000+个）

ADL5304ACPZ-R7，封装：32-Lead LFCSP (5mm x 5mm x 0.85mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：11.52（1000+个）

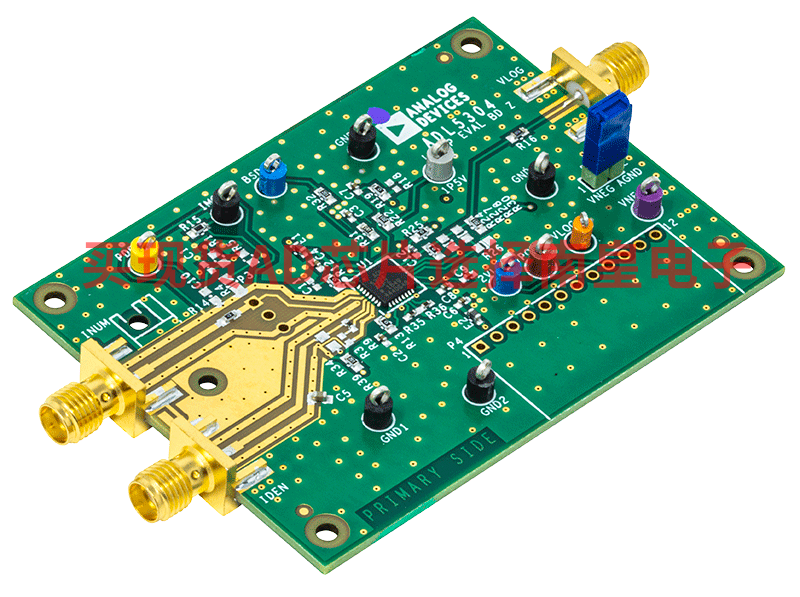

EVAL-ADL5304：ADL5304评估板

本用户指南包含ADL5304评估板，它允许用户将ADL5304精密对数放大器连接至带简单SMA连接的电流源，或者经过改变默认设置后将一个光电二极管安装至INUM输入，用于光功率水平应用中。

ADL5304评估板布局合理，可最大限度降低由于通过有源防护罩泄漏到敏感INUM和IDEN节点而导致的误差。

斜率和对数截距可通过片上电阻编程，并可使用外部电阻针对特定应用进一步优化。可添加更多元件以便针对特定应用优化滤波。

自适应光电二极管偏置可使用IMON输出优化光电二极管响应和暗电流。

有关器件的完整详情可参考ADL5304数据手册，使用ADL5304-EVALZ时应同时参阅该数据手册。
