ADL5303的基本参数
  • 制造厂商:AD
  • 产品类别:光学控制
  • 技术类目:对数互阻放大器
  • 功能描述:160 dB范围、100pA至10 mA、低成本对数转换器
  • (AD代理渠道,提供当日发货、严格的质量标准,满足您的目标价格)
快速报价,在行业拥有较高的知名度及影响力
ADL5303的产品详情:
ADL5303是一款单芯片对数检波器,针对光纤系统中的低频信号功率测量进行了优化,并提供多样、易用的极宽动态范围。利用专有设计和精密激光调整,该器件还可实现宽测量范围和高精度特性。它采用VPS 5 V正电源供电。使用低电源电压时,可以更改对数斜率,以适应可用范围。低静态电流和芯片禁用特性则有利于电池供电应用。

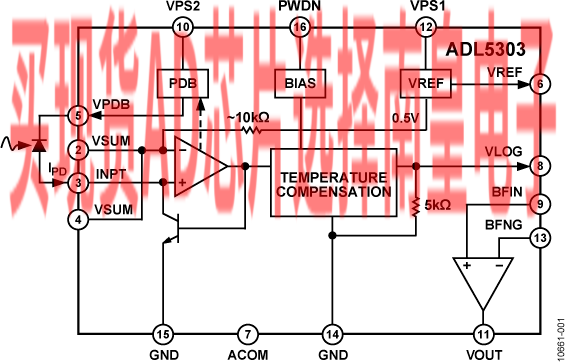

输入电流 IPD流经比例优化NPN晶体管的集电极,于低失调JFET放大器附近连入反馈路径。电流求和输入节点可在独立于电流的恒定电压下工作,默认电压值为0.5 V,并且可在宽范围内对该电压进行调节。提供自适应偏置方案,能够在极低的光输入水平下降低光电二极管的暗电流。 IPD = 100 pA时,VPDB引脚对光电二极管施加约0.1 V的反向偏置电压;当 IPD = 10 mA时,反向偏置线性上升到2.0 V,以便改善高功率水平下的响应时间。VSUM保护引脚位于INPT输入引脚的侧面,在求和节点处跟踪电压变化。将器件的裸露焊盘连接至VSUM引脚可提供一个持续的保护,较大程度减少进入INPT引脚的漏电流。

VLOG输出端对数斜率的默认值可通过内部5 kΩ电阻设置。外部分流电阻可降低对数斜率;缓冲器和一对外部反馈电阻可升高对数斜率。VLOG引脚端的额外电容可用作简易的低通滤波器。中间电压VLOG通过输出级缓冲,其摆幅可以达到接地和正电源VPS的大约100 mV以内,并提供±20 mA的峰值电流驱动能力。同时提供板载2 V基准电压源,以便对截点进行重新定位。跨导线性对数放大器的增量带宽由于输入电流变小而降低。IPD =1 nA时,ADL5303的带宽约为2 kHz,它随着IPD增大而提高,最大值为10 MHz。

应用
  • 高精度光功率测量
  • 宽范围基带对数压缩
  • 针对APC环路的多功能检波器
ADL5303的优势和特点:
  • 针对光纤光电二极管接口进行了优化
  • 8级整10倍范围
  • 法则一致性:
    0.1 dB,1 nA至1 mA
  • 单电源供电:
    3.0 V至5.5 V
  • 全面温度稳定性
  • 精密激光调整
  • 对数斜率:10 mV/dB(VLOG引脚)
  • 基本对数截距:100 pA
  • 可轻松调整斜率和截距
  • 输出带宽:10 MHz
    压摆率:15 V/μs
  • 小型16引脚LFCSP封装
  • 低功耗:静态电流约为4.5 mA(使能状态下)
ADL5303具体的完整产品型号参数及价格(美元):

ADL5303ACPZ-R2,封装:16-Lead LFCSP (3mm x 3mm w/ EP),包装形式及数量:卷带,250,工作温度:-40 to 85C,AD官网报价:5.53(1000+个)

ADL5303ACPZ-R7,封装:16-Lead LFCSP (3mm x 3mm w/ EP),包装形式及数量:卷带,1500,工作温度:-40 to 85C,AD官网报价:5.14(1000+个)

ADL5303ACPZ-RL,封装:16-Lead LFCSP (3mm x 3mm w/ EP),包装形式及数量:卷带,5000,工作温度:-40 to 85C,AD官网报价:5.14(1000+个)

轻松满足您的AD芯片采购需求
ADL5303的评估套件:

EVAL-ADL5303:ADL5303 评估板
