ADL5246是一款高性能、低噪声可变增益放大器(VGA)，针对多标准基站接收机和点对点接收(Rx)与发送(Tx)应用而优化。 该器件具有低噪声系数和出色的线性度性能，可用于各种应用中。

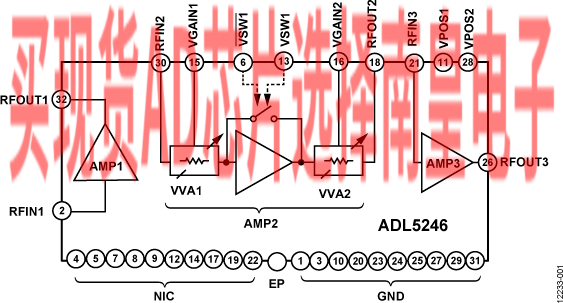

该器件集成低噪声放大器、高线性度VGA以及? W输出驱动器级。 可变衰减器网络经过优化，可在45 dB增益控制范围内提供高线性度性能。 该器件的增益通过单极性控制电压可在0 V至3.3 V范围内设置。ADL5246的输出级是一个外部调谐? W驱动放大器，允许器件针对0.6 GHz至3 GHz范围内的任意频率进行优化，平均调谐带宽为200 MHz。 VGA与最终驱动放大器之间可使用外部滤波器。 ADL5246可在3.3 V与5 V之间进行偏置，以便在性能与功耗之间达成平衡。

ADL5246采用高级GaAs工艺制造而成， 采用32引脚、RoHS兼容型5 mm × 5 mm LFCSP封装，额定工作温度范围为?40°C至+105°C。

应用

• 多标准无线电接收机
• 点对点Rx和Tx
• 仪器仪表
• 军用和航空航天产品

• RF输出频率范围： 0.6 GHz至3 GHz
• 输出IP3： 37 dBm (2.2 GHz)
• 输出P1dB： 28 dBm (2.2 GHz)
• 输入放大器噪声系数： 1 dB (2.2 GHz)
• 最大增益： 31.5 dB (2.2 GHz)

• 电压可变衰减范围： 45 dB
• 衰减控制范围：0 V至3.3 V
• 用于低噪声VGA的集成式旁路开关
• 50 Ω匹配输入级
• 3.3 V至5 V单电源

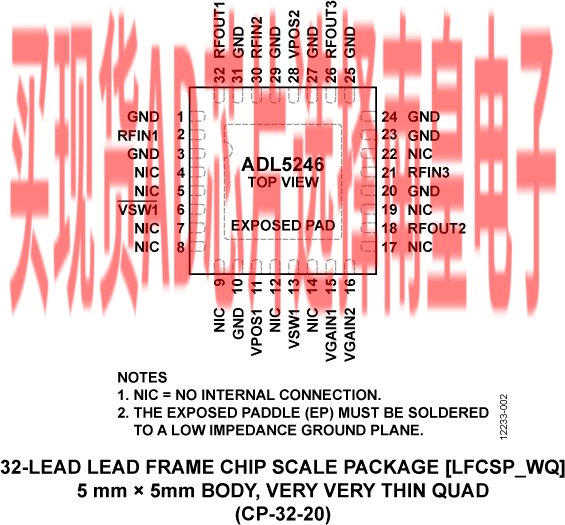

• 32引脚、5 mm x 5 mm LFCSP封装

ADL5246ACPZN-R7，封装：32-Lead LFCSP (5mm x 5mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 105C，AD官网报价：9（1000+个）

EVAL-ADL5246：ADL5246评估板

ADL5246-EVALZ是一款配置齐全的4层FR408评估板。 工作时需使用一个5 V/500 mA电源和两个3 V/100 mA电源。 可变增益放大器(AMP2)为模拟受控型，并且0 V至3.3 V增益控制引脚可独立工作或配合使用。 内部旁路开关采用3.3 V互补逻辑工作。 LNA (AMP1)、VGA (AMP2)和DRIVER (AMP3)可通过VCC1、VPOS1、VPOS2 VCC3和GND测试环路单独进行偏置。 VCC1为LNA (AMP1)提供偏置。 VPOS1和VPOS2为VGA (AMP2)提供偏置。 VPOS1为VGA放大器电路提供偏置，VPOS2则为内部VVA以及DRIVER (AMP3)的偏置电路提供偏置。 使用DRIVER时必须连接和VPOS2和VCC3。 VPOS1和VPOS 2通过R6和R7连接到内部电源层。 移除R6和R7可允许单独对VPOS1和VPOS2供电。 完全级联的信号链——LNA驱动VGA，后接DRIVER——可利用可用电阻和电容焊盘进行配置。
