ADL5243是一款高性能数字控制可变增益放大器，工作频率范围为100 MHz至4000 MHz。

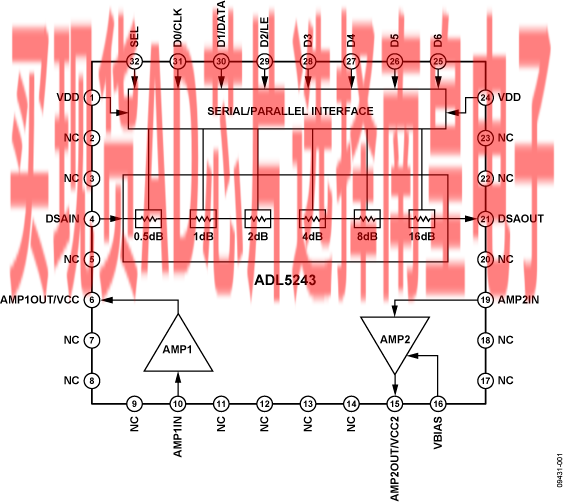

该VGA集成两个高性能放大器和一个数字步进衰减器(DSA)。放大器1 (AMP1)是一个内部匹配的增益模块放大器，增益为20 dB，放大器2 (AMP2)是一个宽带? W驱动器放大器。DSA为6位，能以0.5 dB步长和±0.25 dB步长精度提供31.5 dB增益控制范围。DSA的衰减可以通过串行或并行接口进行控制。

增益模块和DSA的输入和输出端内部匹配至50 Ω，全部三个内置器件均独立偏置。独立偏置允许使用ADL5243的全部或部分，这样通过设计即可轻松实现重用。ADL5243的引脚排列允许将增益模块、DSA或? W驱动器放大器设置为第一位，为VGA的信号链设计提供了极大的灵活性。

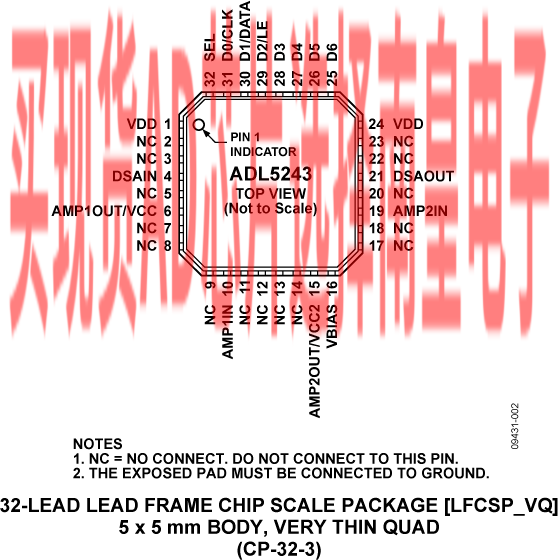

ADL5243的功耗为175 mA，采用4.75 V至5.25 V单电源供电。VGA采用高效散热型32引脚5 mm × 5 mm LFCSP封装，额定工作温度范围为?40°C至+85°C。同时提供完全填充的评估板。

应用

• 无线基础设施
• 自动测试设备
• 射频/中频增益控制

• 工作频率：100 MHz至4000 MHz
• 数字控制VGA，配有串行和并行接口
• 6位、0.5 dB数字步进衰减器
• 增益控制范围：31.5 dB；步长精度：±0.25 dB
• 增益模块、DSA或¼ W驱动器放大器都可以为第一位
• 配套的ADL5240集成一个增益模块和DSA
• 增益模块放大器1
  增益：19.2 dB（2140 MHz）
  OIP3：40.2 dBm（2140 MHz）
  P1dB：19.8 dBm（2140 MHz）
  噪声系数：2.9 dB (2140 MHz)
• ¼ W驱动器放大器2
  增益：14.2 dB (2140 MHz)
  OIP3：41.1 dBm（2140 MHz）
  P1dB：26.0 dBm（2140 MHz）
  噪声系数：3.7 dB (2140 MHz)
• 低静态电流：175 mA

ADL5243ACPZ-R7，封装：32-Lead LFCSP (5mm x 5mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：6.95（1000+个）

EVAL-ADL5243：ADL5243评估板

ADL5243-EVALZ是一款配置齐全的4层Rogers 3003评估板。正常工作时需使用5 V/200 mA电源。可通过运行Windows XP或Vista（装有Microsoft .NET Framework 3.5）的PC USB端口对评估板进行编程。所需的控制软件可从www.analog.com下载。DSA和放大器可分别偏置至标记为VCC1、VCC2、VDD和GND的线夹引线，并可使用R1、R2和R11连接至VDD层。ADL5243-EVALZ可通过AMP1驱动DSA驱动AMP2并使用可用电阻和电容焊盘进行配置。
