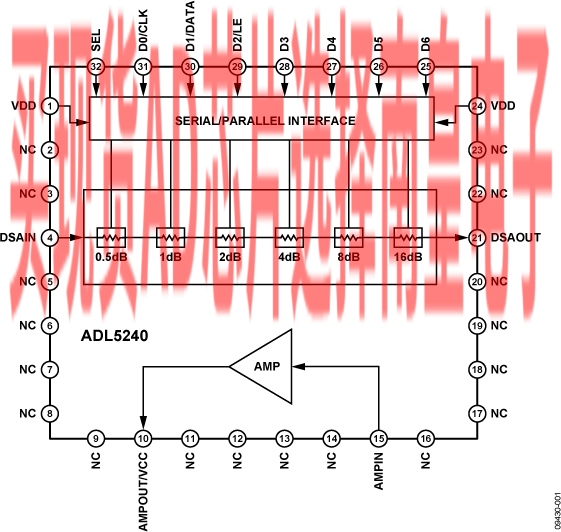

ADL5240是一款高性能数字控制可变增益放大器(VGA)，工作频率范围为100 MHz至4000 MHz。该VGA集成一个高性能、20 dB增益、内部匹配的放大器(AMP)和一个6位数字步进衰减器(DSA)，DSA以0.5 dB步长和±0.25 dB步长精度提供31.5 dB增益控制范围。DSA的衰减可以通过串行或并行接口进行控制。

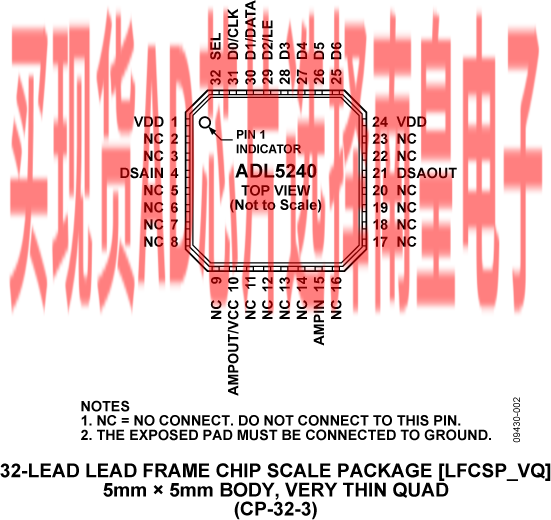

增益模块和DSA在输入和输出端内部匹配至50 Ω，且均独立偏置。独立偏置允许使用ADL5240的全部或部分，这样通过设计即可轻松实现重用。ADL5240的引脚排列允许将增益模块或DSA设置为第一位，为VGA的信号链设计提供了极大的灵活性。

ADL5240的功耗仅为93 mA，采用4.75 V至5.25 V单电源供电。该VGA采用高效散热型5 mm × 5 mm、32引脚LFCSP封装，额定工作温度范围为?40℃至+85℃。同时提供配置齐全的评估板。

应用

• 无线基础设施
• 自动测试设备
• 射频/中频增益控制

• 工作频率：100 MHz至4000 MHz
• 数字控制VGA，配有串行和并行接口
• 6位、0.5 dB数字步进衰减器
• 增益控制范围：31.5 dB；步长精度：±0.25 dB
• 可分别设置增益模块或数字步进衰减器为第一位
• 采用4.75 V至5.25 V单电源供电
• 增益控制范围：31.5 dB；步长精度：±0.25 dB
• 增益模块放大器规格
  增益：19.7 dB (2.14 GHz)
  OIP3：41.0 dBm (2.14 GHz)
  P1dB：19.5 dBm (2.14 GHz)
  噪声系数：2.14 GHz时，2.9 dB
• 低静态电流：93 mA
• 高效散热型5 mm × 5 mm、32引脚LFCSP封装
• 配套器件ADL5243集成¼ W驱动放大器以驱动增益模块和DSA的输出

ADL5240ACPZ-R7，封装：32-Lead LFCSP (5mm x 5mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：4.2（1000+个）

EVAL-ADL5240：ADL5240 评估板

ADL5240-EVALZ是一款配置齐全的4层Rogers 3003评估板。正常工作时需使用5 V/200 mA电源。可通过运行Windows XP或Vista（装有Microsoft .NET Framework 3.5）的PC USB端口对评估板进行编程。所需的控制软件可从下载。DSA和放大器可分别偏置至标记为VCC、VDD和GND的线夹引线，并可使用R2和R1连接至VDD层。该评估板可通过AMP驱动DSA或DSA驱动AMP并使用可用电阻和电容焊盘进行配置。

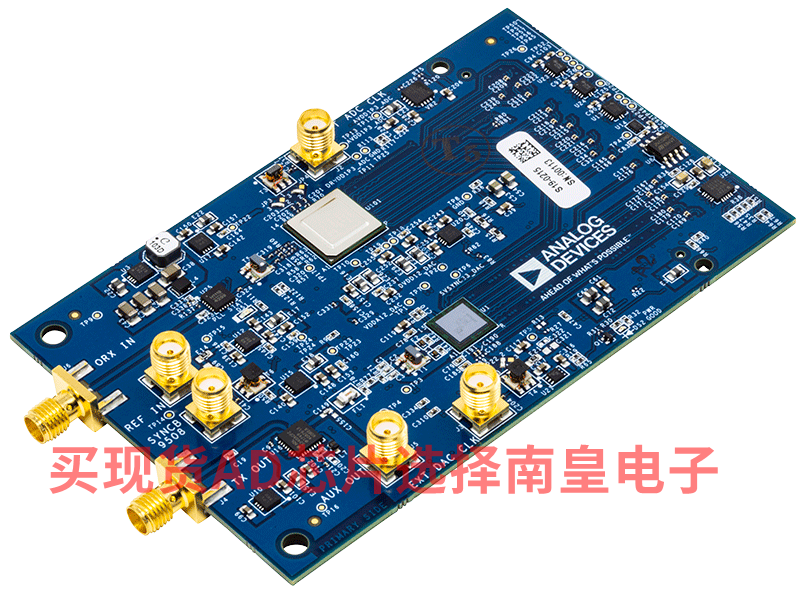

AD-FMCOMMS11-EBZ：直接RF至基带发射无线电

AD-FMComms11-EBZ板是一个用于通信基础设施应用的系统平台板，展示了直接至RF (DRF)发射器和观测接收器架构。通过使用高采样速率RFDAC和RFADC，可消除上一代发射器中的许多元件，如混频器、调制器、IF放大器和滤波器。目的是使ADC或DAC尽可能靠近天线，从而提供更经济高效的通信解决方案。

分别由多GSPS RF ADC和DAC，AD9625和AD9162组成。发射路径包含巴伦、低通滤波器、增益模块和可变衰减器件，以产生适合功率放大器模块的输出。PA输出通过可变衰减器、巴伦，最终为ADC，沿观测路径耦合返回至电路板。它负责板载时钟管理；所有必要的时钟都从基准电压源产生。同时显示电源管理功能。
