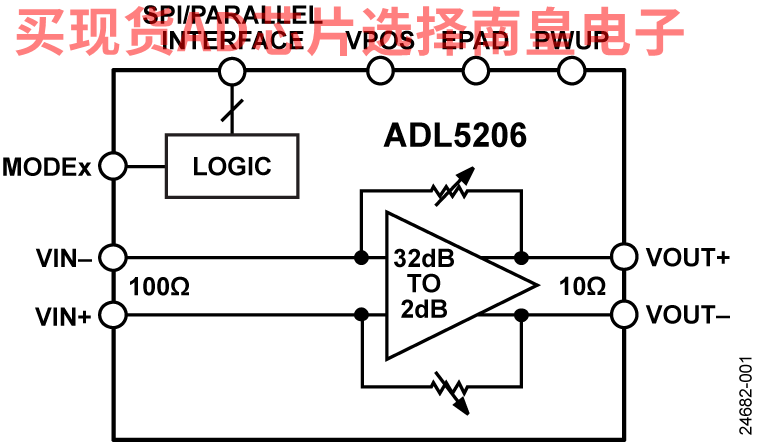

ADL5206 是一款宽带宽、可变增益放大器 (VGA)，具有数字控制功能（也称为数字增益放大器 (DGA)），可在整个增益范围内提供精确的增益控制、高输出输出三阶互调点 (OIP3) 和低噪声系数。39.4 dBm（300 MHz、5 V 电源和最大增益）的出色 OIP3 性能使 ADL5206 成为各种接收器应用的出色增益控制设备。

对于宽输入动态范围应用，ADL5206 提供 2 dB 至 32 dB 的宽增益范围，步长为 1 dB。增益可通过多个增益控制和接口选项进行调整:并行、串行外设接口 (SPI)，或增益升压和降压控制。

ADL5206 可以通过向 PWUP 引脚施加适当的逻辑电平来独立上电。在 5 V 电源下，ADL5206 的静态电流典型值为 112 mA 。禁用时，ADL5206 只消耗 8 mA ，并提供出色的输入输出隔离。当设备被禁用时，增益设置保持不变。

ADL5206 采用 ADI公司高速硅锗 (SiGe) 双极互补金属氧化物半导体 (BiCMOS) 工艺制成，具有精确的增益调整能力和良好的失真特性。ADL5206 放大器采用紧凑型、耐热增强型、 4 mm × 4 mm、 20 引脚 LFCSP 封装，工作温度范围为 40°C 至 +85°C。

请注意，在整个数据手册中，多功能引脚（如 CS/GS1/D3）由整个引脚名称或引脚的单一功能指代。

应用

• 差分 ADC 驱动器
• 高中频（IF）采样接收器
• 高输出功率 IF 放大
• DOCSIS FDx 上行放大器
• 仪器仪表

• 数控 VGA
• 1 dB 增益步长
• 2 dB 至 32 dB 增益范围
• 100 ? 差分输入阻抗
• 10 ? 差分输出阻抗
• 噪声指数：300 MHz ，5 V 电源，最大增益为 5.1 dB
• 最大增益时的 OIP3
• 5 V 电源时 在 300 MHz 下为 39.4 dBm
• 5 V 电源时 在 700 MHz 下为 38.1 dBm
• 获得步进精度：±0.2 dB

• 32 dB 时 ?3 带宽：5 V 电源时（典型值）为 1.0 GHz
• 多个控制接口选项
• 带锁存器的并行 5 位控制接口
• 具有快速攻击的 3 线和 4 线 SPI
• 增益升压和降压接口
• 宽输入动态范围：
• 电源中断控制
• 3.3 V 或 5 V 单电源供电
• 5 V 电源下 112 mA 静态电流

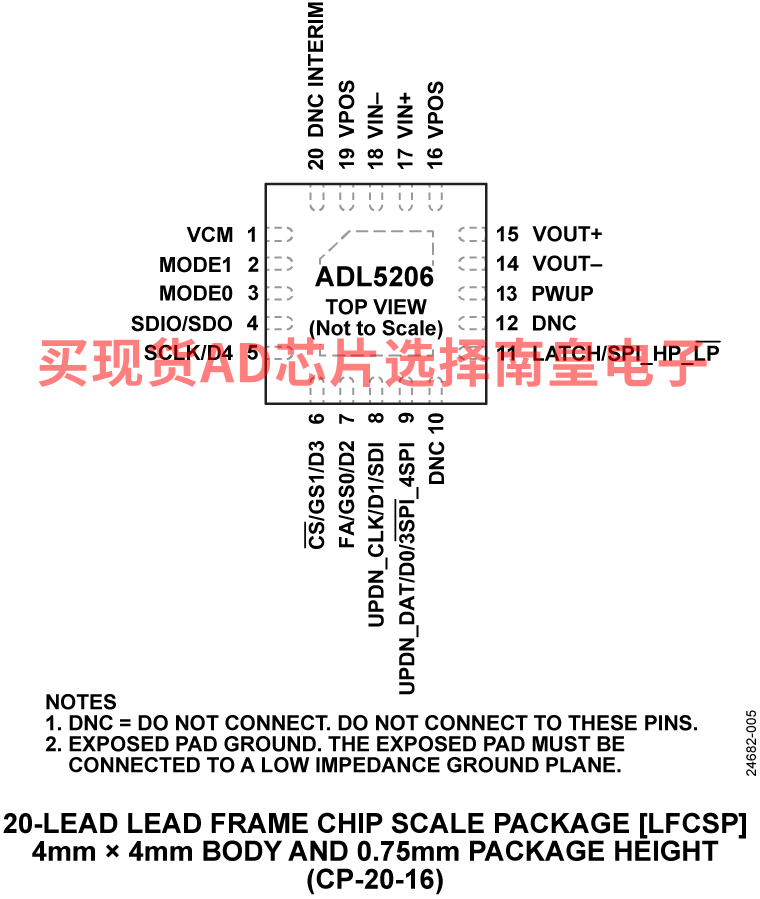

• 20 引脚 4 mm × 4 mm LFCSP

ADL5206ACPZ，封装：20-Lead LFCSP (4mm x 4mm x 0.75mm)，包装形式及数量：托盘，490，工作温度：-40 to 85C，AD官网报价：14.05（100-499个）；11.94（1000+个）

ADL5206ACPZ-R7，封装：20-Lead LFCSP (4mm x 4mm x 0.75mm)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：14.05（100-499个）；11.94（1000+个）

EVAL-ADL5206：评估 ADL5206 1 GHz DGA，30 dB 范围和 1 dB 步长

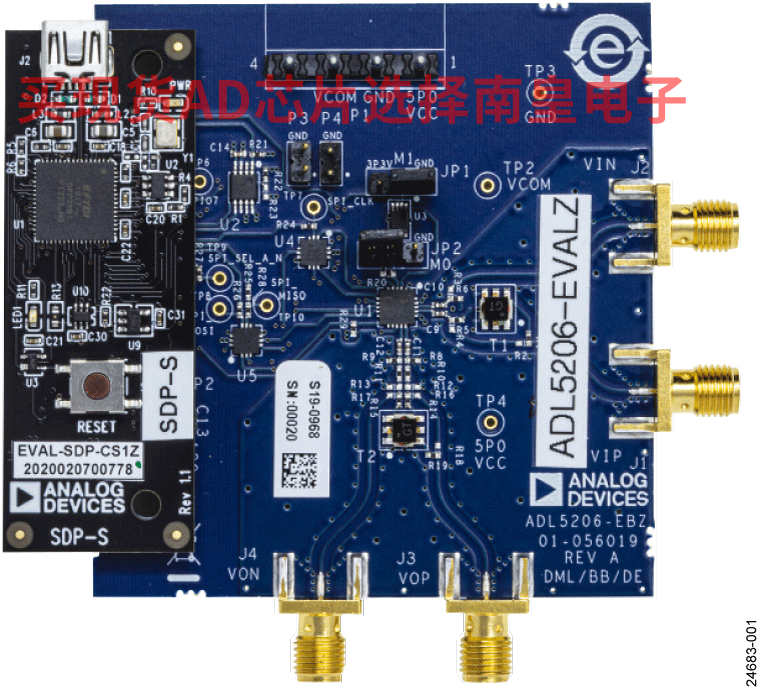

ADL5206-EVALZ 评估板允许通过串行和并行接口端口，以及通过操作 Microsoft Windows 的 PC 上的 USB 端口，通过系统演示平台 (SDP-S) 控制器板，手动控制 ADL5206。当 ADL5206 使用 5V 电源运行时，3.3V 低压差 (LDO) 电压稳压器为逻辑电路供电。

将 ADL5206-EVALZ 连接到 SDP-S，以便快速评估 ADL5206（见图 3）。此外，ADL5206-EVALZ可以从 ADI公司软件的面板通过 USB 进行配置。

有关 ADL5206 的完整详细信息，请参阅 ADL5206 数据手册，在使用 ADL5206-EVALZ 时，必须同时参阅该数据手册和本用户指南。
