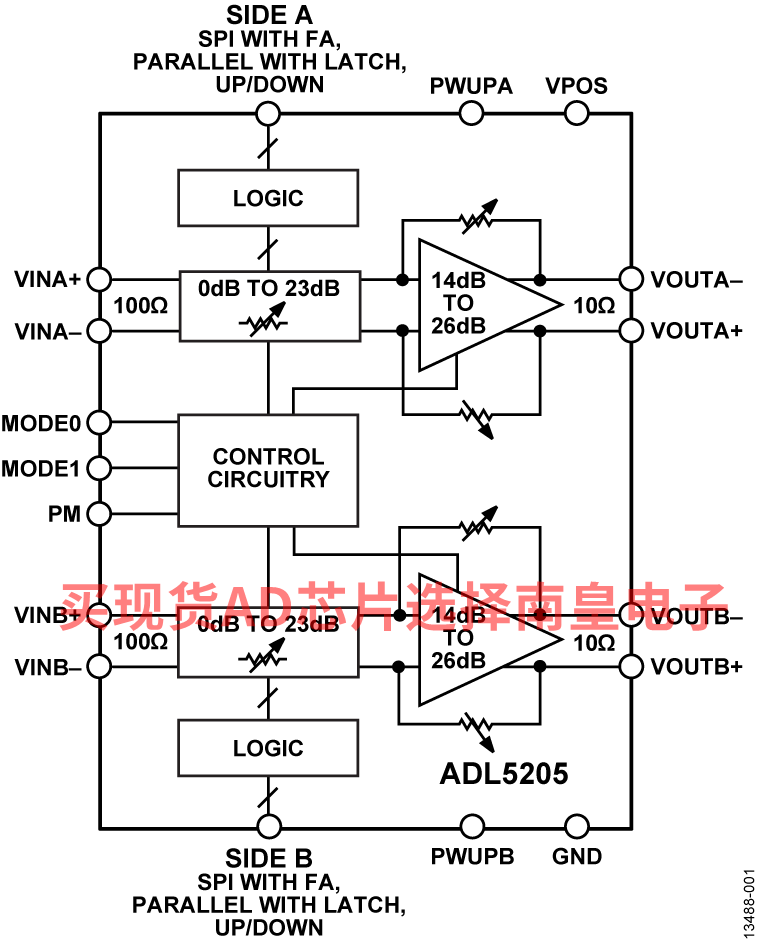

ADL5205是一款数字控制、宽带宽、可变增益双通道放大器(DGA)，可以提供精密增益控制、高输出三阶交调截点(OIP3)和几乎恒定的噪声系数（针对12 dB第一衰减）。48.5 dBm的出色OIP3性能（200 MHz、5 V、高性能模式和最大增益时）使之成为各种接收器应用的卓越增益控制器件。

对于宽输入动态范围应用，ADL5205能以1 dB的步长提供35 dB宽增益范围。增益可通过多种增益控制和接口选项进行调整：并行、SPI或增益升降控制。

ADL5205的两个通道均通过对PWUPA和PWUPB引脚施加适当的逻辑电平来独立上电。ADL5205针对高性能模式和低功耗模式的典型静态电流分别为175 mA和135 mA。禁用时，其功耗仅为14 mA，可以提供出色的输入-输出隔离。当器件禁用时，增益设置保持不变。

ADL5205采用ADI公司的高速、硅锗(SiGe)互补BiCMOS工艺制造，提供精密增益调整功能和良好的失真性能。它采用紧凑的散热增强型6 mm × 6 mm、40引脚LFCSP封装，工作温度范围为−40°C至+85°C。

请注意，在整篇数据手册中，多功能引脚（如CSA/A3）由整个引脚名称或引脚的单个功能表示；例如CSA即表示仅与此功能相关。

应用

• 差分ADC驱动器
• 高中频采样接收机
• 高输出功率中频放大
• 仪器仪表

• 独立的双通道数字控制增益放大器(DGA)
• 增益范围：-9 dB至+26 dB
• 1 dB步长，±0.2 dB精度(200 MHz)
• 100 ?差分输入电阻
• 10 ?差分输出电阻
• 1.2 dB噪声系数变化（针对12 dB第一增益衰减）
• 输出三阶交调截点(OIP3)：48.5 dBm (200 MHz)、5V、高性能模式
• −3 dB带宽：1700 MHz（典型值，高性能模式下）
• 多种控制接口选项
  • 并行6位控制接口（集成锁存器）
  • 串行外设接口(SPI)（集成快速启动功能）
  • 增益升/降接口
• 宽输入动态范围
• 低功耗模式
• 掉电控制
• 3.3 V或5 V单电源供电

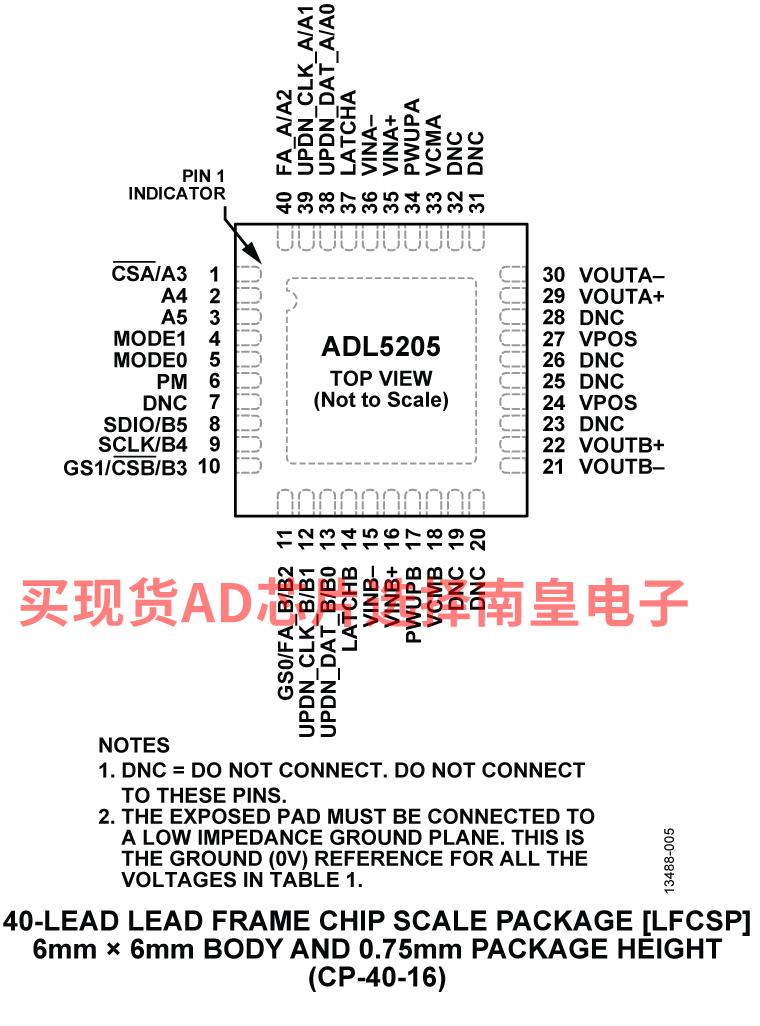

• 40引脚、6 mm × 6 mm LFCSP封装

ADL5205ACPZ-R7，封装：40-Lead LFCSP (6mm x 6mm w/ EP)，包装形式及数量：卷带，750，工作温度：-40 to 85C，AD官网报价：

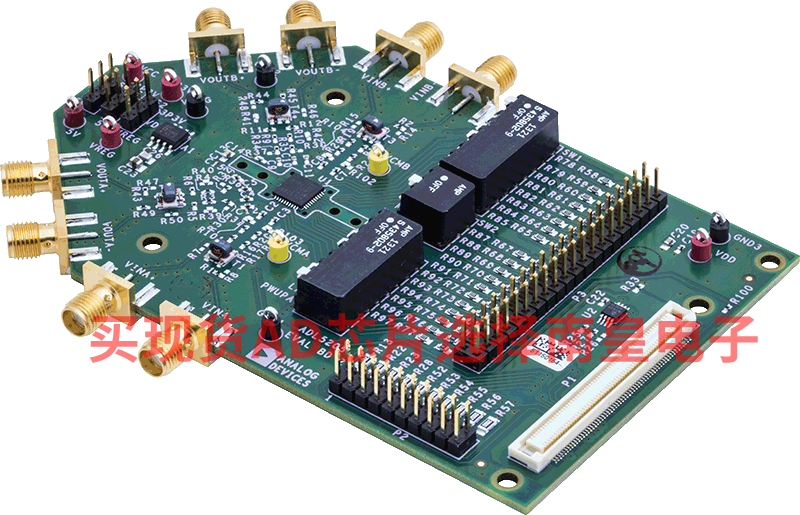

EVAL-ADL5205：ADL5205 评估板

ADL5205-EVALZ评估板通过串行和并行接口端口以及Microsoft Windows PC上的USB端口，利用系统演示平台(SDP)接口板与ADL5205双通道DGA接口。此外，利用切换开关可手动控制双通道DGA的所有数字功能。

器件采用5 V电源供电时，3.3 V低压差(LDO)稳压器向逻辑电路供电。板载巴伦将单端输入信号转换成该器件的差分输入形式，并将该器件的差分输出信号转换为单端输出形式。

ADL5205-EVALZ评估板采用4层370HR (FR4)印刷电路板搭建。
