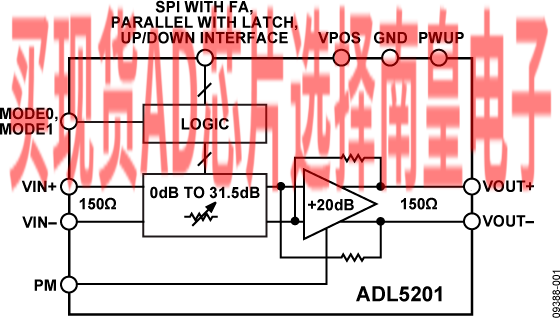

ADL5201是一款数字控制、可变增益、宽带宽放大器，可以提供精密增益控制、高IP3和低噪声系数。 出色的低失真性能和高信号带宽使之成为各种接收器应用的卓越增益控制器件。 ADL5201还内置低功耗模式选项，可降低电源电流。

对于宽输入动态范围应用，ADL5201能以0.5 dB的分辨率提供31.5 dB宽增益范围。 增益可通过多种增益控制接口选项进行调整： 并行接口、串行外设接口或升/降接口。

ADL5201集成专有失真消除技术，对于大多数增益设置，它在接近200 MHz的频率时可实现高于47 dBm的输出IP3。

ADL5201的电源由PWUP引脚的逻辑电平提供， 在低功耗模式下，其静态电流典型值为80 mA。 当针对要求较高的应用配置为高性能模式时，静态电流为110 mA。 在关断模式下，其功耗小于7 mA，可以提供出色的输入-输出隔离。 增益设置在关断模式下保持不变。

ADL5201采用ADI公司的高速SiGe工艺制造，提供精密增益调整功能、良好的失真性能和低相位误差。 它采用紧凑的散热增强型24引脚4 mm × 4 mm LFCSP封装，工作温度范围为−40°C至+85°C。

应用

• 差分ADC驱动器
• 高中频采样接收机
• 高输出功率中频放大
• 仪器仪表

• 增益范围：−11.5 dB至+20 dB
• 0.5 dB步长：± 0.1 dB
• 150 Ω差分输入和输出
• 噪声系数：7.5 dB（最大增益时）
• OIP3：>50 dBm (200 MHz)
• −3 dB较高频率带宽：700 MHz
• 宽输入动态范围
• 多种控制接口选项
  并行6位控制接口（集成锁存器）
  串行外设接口(SPI)（集成快速启动功能）
  增益升降模式
• 低功耗模式选项
• 关断控制
• 5 V单电源供电

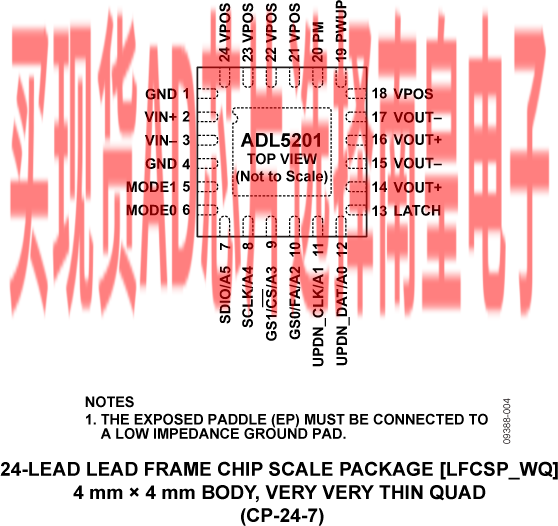

• 24引脚LFCSP 4 mm x 4 mm封装

ADL5201ACPZ-R7，封装：24-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：

EVAL-ADL5201：ADL5201评估板

ADL5201-EVALZ是一款配置齐全的4层FR4评估板。 正常工作时，该评估板需采用能提供500 mA电流的5 V电源及提供1 mA电流的3.3 V电源。 将5 V电源连接至测试环路的VPOS和GND引脚。 这是主放大器的偏置特性。 开集输出通过电源层连接至主偏置。 将3.3 V电源连接至测试环路的3.3 V和GND引脚。 施加RF输入至SMA连接器的INB-引脚。 SMA连接器的OUTB-引脚提供RF输出。 全差分输入和输出配置可通过移除R3和R47，在R4和R48上安装零欧姆跳线，移除T1和T2，并在变压器焊盘上放置跳线轻松实现。 增益控制选项通过片上USB微控制器进行控制。 可通过运行Windows XP或Vista（装有Microsoft .NET Framework 3.5）的PC USB端口对评估板进行编程。 所需的控制软件可从www.analog.com下载。 使用3引脚接头和附带的跳线可手动操作增益控制功能。 利用3引脚接头的PWUP引脚来控制上电，或通过SMA连接器的PWUP引脚施加外部控制信号。
