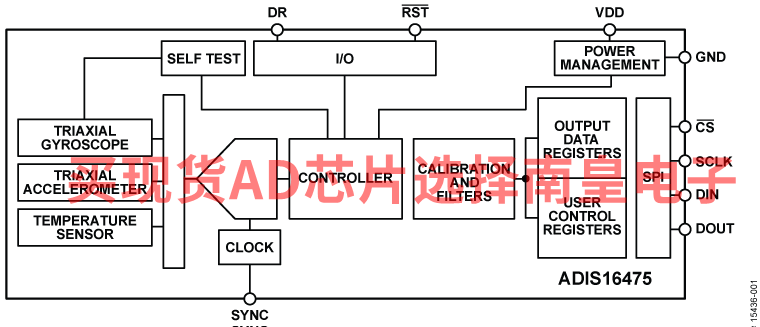

ADIS16475是一款完整的惯性系统，内置一个三轴陀螺仪和一个三轴加速度计。ADIS16475中内置的每个惯性传感器都实现了业界领先的iMEMS技术与信号调理技术的完美结合，可提供优化的动态性能。工厂校准针对各传感器的灵敏度、偏置、对准和线性加速度（陀螺偏置）进行校准。因此，各传感器均有其自己的动态补偿公式，可提供精确的传感器测量。

与复杂且昂贵的分立设计方案相比，ADIS16475为精确的多轴惯性检测与工业系统的集成提供了简单而经济高效的方法。所有必需的运动测试及校准都是工厂生产过程的一部分，大大缩短了系统集成时间。严格的正交对准可简化导航系统中的惯性坐标系对准。SPI和寄存器结构针对数据收集和配置控制提供简单的接口。

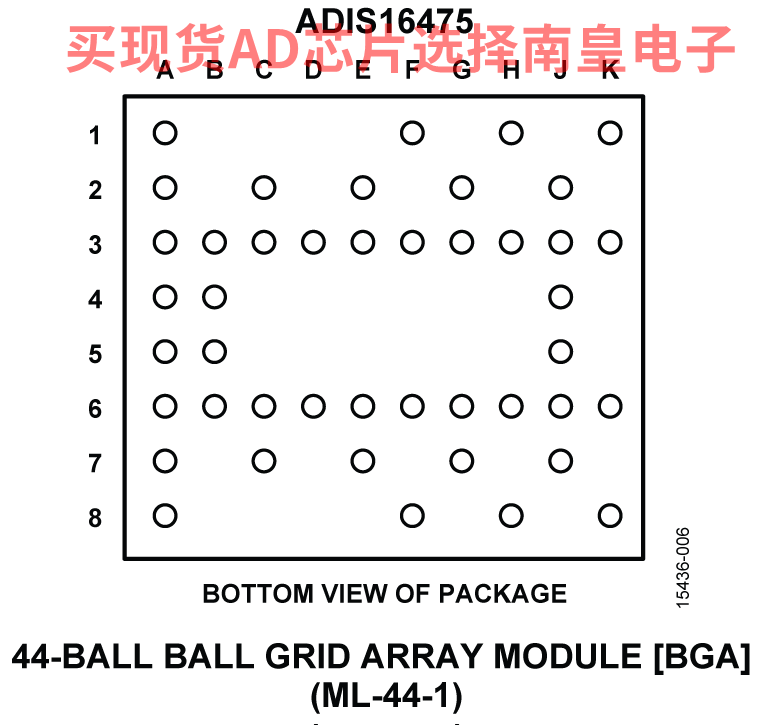

ADIS16475采用约为11 mm × 15 mm × 11 mm的44引脚、BGA封装。

应用

• 导航、稳定和仪器仪表
• 无人机和自主驾驶车辆
• 智能农业和施工机械设备
• 工厂/工业自动化、机器人
• 虚拟/增强现实
• 运动物联网

• 三轴数字陀螺仪

  • 范围选项：±125°/sec、±500°/sec、±2000°/sec
  • 运动中偏置稳定度： 2°/小时
  • 角度随机游走为 0.15°/√hr
  • 轴间错位误差为 ±0.1°
• 三轴数字加速计，±8 g

  • 运动中偏置稳定度 3.6μg
• 三轴角度变化和速度变化输出
• 工厂校准的灵敏度、偏置和轴向对准

  • 校准温度范围：−40°C 至 +85°C
• 兼容串行外设接口 (SPI)
• 可编程操作和控制

  • 自动和手动偏置校正控制
  • 用于同步数据采集的数据就绪指示器
  • 外部同步模式：直接、PPS、输出
  • 按需对惯性传感器自测
  • 按需对闪存自测
• 单电源供电：3.0 V 至 3.6 V
• 冲击生存能力：2000 g
• 工作温度范围：−40°C 至 +105°C

ADIS16475-1BMLZ，封装：44-Ball BGA Module，包装形式及数量：No packing,1，工作温度：-40 to 105C，AD官网报价：475.2（100-499个）；367.40（1000+个）

ADIS16475-2BMLZ，封装：44-Ball BGA Module，包装形式及数量：No packing,1，工作温度：-40 to 105C，AD官网报价：475.2（100-499个）；367.40（1000+个）

ADIS16475-3BMLZ，封装：44-Ball BGA Module，包装形式及数量：No packing,1，工作温度：-40 to 105C，AD官网报价：475.2（100-499个）；367.40（1000+个）

ADIS16475-x/PCB：ADIS16475 分线板

ADIS16475-x/PCBZ 分线板为在每个 ADIS16475 IMU 模型和嵌入式处理器平台之间建立原型连接提供了一种便捷方法。每个 ADIS16475-x/PCBZ 分线板也都连接到 EVAL-ADIS2 评估系统上的 J1。

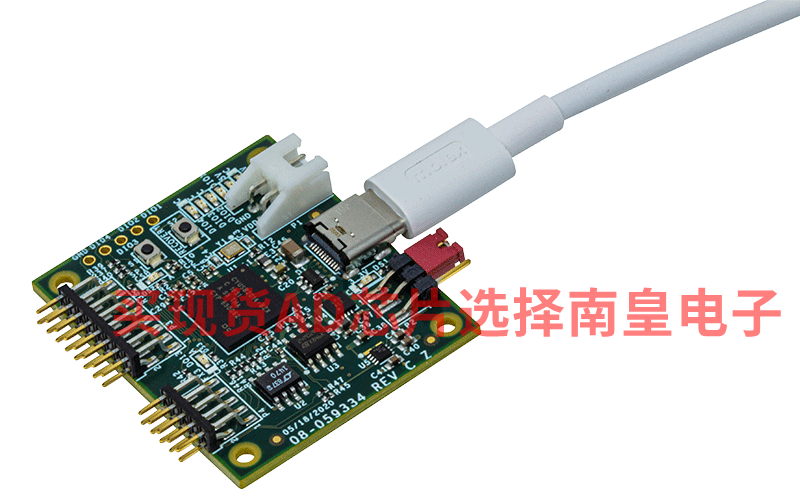

EVAL-ADIS-FX3：ADI FX3 iSensor® 评估系统

EVAL-ADIS-FX3 是 iSensor 评估产品系列的最新成员，其设计初衷是为了给用户提供易于使用的解决方案，以在实验室和表征环境中捕获可靠的惯性数据。EVAL-ADIS-FX3 具有以最大吞吐量捕获惯性传感器数据的功能，同时与外部测试设备连接，并对外部触发信号做出反应。

除了启动重新设计的硬件平台之外，我们还开发了强大的 API，可帮助用户快速构建可捕获可靠传感器数据的自定义应用程序。我们在 API 中囊括了许多有用的功能，使设计人员能够在任何 .NET 兼容环境中表征传感器的性能。
