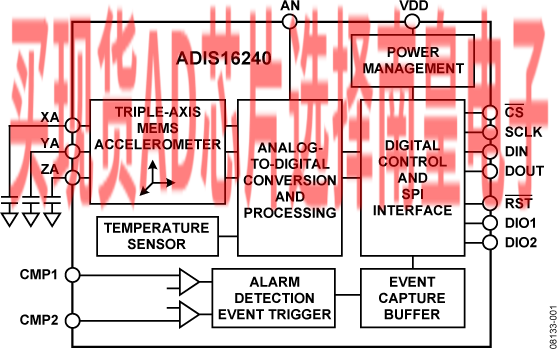

ADIS16240是一款完全集成式数字振动检测和记录系统。这款器件将业界领先的iMEMS技术与信号处理解决方案结合在一起，优化了低功耗应用的动态性能。这款三轴感测元件可实现所有方向的震动感测，省去了许多应用中对额外的传感器和复杂机械结构的需求。数字串行外设接口（SPI）为四线制接口，与大多数处理器平台兼容。该SPI接口可用来访问传感器数据以及一组配置寄存器，这些寄存器控制着诸如偏置电压校正、采样率、休眠模式、波峰检测和事件捕获等工作参数。

可编程事件记录器提供两种触发模式。内部模式监控连续采样数据，并根据用户定义的阈值触发捕获操作。外部模式采用两个比较器输入和一个用户定义的阈值来触发事件捕获操作。该功能还提供对捕获长度、预触发数据和数据存储的用户配置控制。每个事件都通过捕获温度、功耗和时间的报头进行存储。包括休眠模式和唤醒功能在内的几个电源管理特性可根据具体的机械系统需求实现功耗优化。

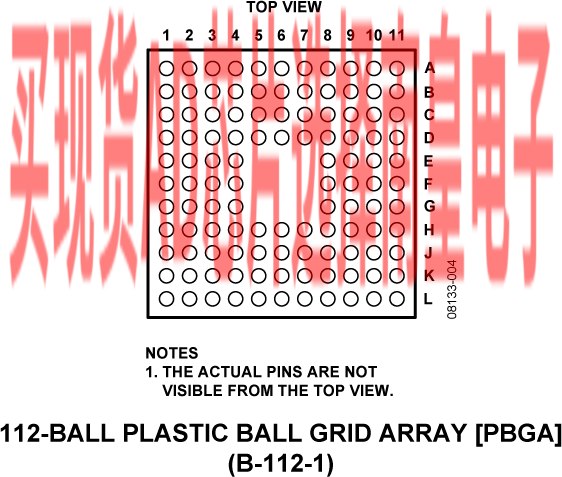

ADIS16240采用12mm×12mm laminate-based球栅阵列（BGA）封装，该封装可满足针对无铅回流焊工艺的IPC/JEDEC标准（J-STD-020C和J-STD-033）。

应用

碰撞或冲击检测
贵重物品的状态监测
安全、关断感测
冲击事件记录
安全感测和篡改检测

• 数字三轴加速度计：±19 g
• 可编程事件记录器
  内部和外部触发器输入
• 低功耗工作
  休眠模式电流：100 μA
  连续采样电流：1 mA，1 kSPS
• 唤醒和记录功能
  外部触发器输入和SPI触发器命令
• 峰值加速度采样与保持
• 峰值XYZ平方和输出

• 1600 Hz（X，Y）和550 Hz（Z）传感器带宽
• 数字控制偏置电压校正
• 高达4096 SPS的数字控制采样率
• 用于状态监控的可编程警报
• 可编程数字输入/输出线路
  数据就绪输出和警报指示器输出
• 欲了解更多特性，请参考数据手册

• 数字三轴加速度计：±19 g
• 可编程事件记录器
  内部和外部触发器输入
• 低功耗工作
  休眠模式电流：100 μA
  连续采样电流：1 mA，1 kSPS
• 唤醒和记录功能
  外部触发器输入和SPI触发器命令
• 峰值加速度采样与保持
• 峰值XYZ平方和输出

• 1600 Hz（X，Y）和550 Hz（Z）传感器带宽
• 数字控制偏置电压校正
• 高达4096 SPS的数字控制采样率
• 用于状态监控的可编程警报
• 可编程数字输入/输出线路
  数据就绪输出和警报指示器输出
• 欲了解更多特性，请参考数据手册

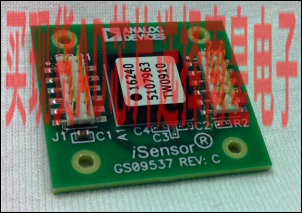

EVAL-ADIS16240：ADIS16240/PCB分线板

ADIS16240/PCBZ是一款“分线板”产品，提供1个ADIS16240ABCZ和1个接口PCB，可简化系统设计和评估早期阶段的“原型制作”过程。ADIS16240ABCZ是完全校准的数字MEMS冲击检测器/记录器，提供一个串行外设接口(SPI)用于全部数字通信。它采用12 mm 12 mm、层压球栅阵列(BGA)封装，可最大限度减少电路板空间，但不支持典型原型焊接工艺。接口PCB通过双排12引脚连接器提供对 ADIS16240ABCZ的访问，支持标准扁平电缆系统和手工焊接连接技术。

---

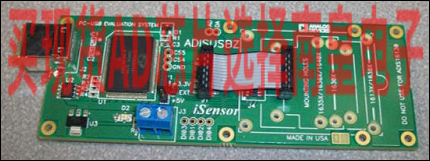

ADISUSB：ADISUSB 评估系统

ADISUSB系统是一种基于PC的简单工具，用于评估iSensor产品，面向尚未准备好将这类产品集成到嵌入式处理器系统的人员。该系统支持通过应用程序软件实现各受支持器件的基本演示、个别寄存器访问和数据采集功能。每个应用程序软件包均随附安装向导，可帮助简化安装并还随附易于使用的简单USB驱动程序包。ADISUSB随附的所有软件包均兼容32位版本的Windows XP、Vista和7。ADISUSB电路板厚度为0.125”，支持以预钻、预攻螺纹的安装孔来安装各个iSensor器件。安装孔可容纳M2x0.4mm机械螺丝。由于集成电源系统，因此大多数情况下无需外部电源，但的确提供外部电源输入，从而可进行电源灵敏度测试。电源系统采用USB的+5V电压并针对+3.3V器件提供线性调节器选项。
