ADIS16209是一款高精度数字倾角计，支持单轴（±180°）和双轴（±90°）工作。标准的3.3 V电源电压和SPI串行接口可以实现与大多数工业系统设计的简单集成。其简单的内部寄存器结构可以处理所有输出数据和配置特性,包括存取下列输出数据：校准加速度、精确倾斜角度、电源、内部温度、辅助模拟和数字输入信号、诊断误差标志，和可编程报警条件。

可配置的工作参数包括：采样速率、电源管理、数字滤波、辅助模拟和数字输出、失调/零点调节，和传感器机械结构的自检。

ADIS16209采用9.2 mm × 9.2 mm × 3.9 mm LGA封装，工作温度范围为-40°C～+125°C，可使用符合RoHS标准的回流焊接工艺。

应用

• 平台控制、稳定和校正
• 倾斜检测、倾角计、水平测量
• 运动/位置测量
• 监视器/报警设备（保安、医疗、安全）
• 导航

• 双模式倾角计系统
  双轴、水平操作、±90° 单轴、垂直操作、±180°
• 高精度，0.1°
• 数字倾斜数据，0.025°分辨率
• 数字加速度数据，0.244 mg分辨率
• 加速度计测量范围：±1.7 g
• 数字温度传感器输出
• 数字控制偏置校准
• 欲了解更多特性，请参考数据手册。

ADIS16209CCCZ，封装：16-Lead LGA (9.35mm x 9.2mm)，包装形式及数量：托盘，168，工作温度：-40 to 125C，AD官网报价：50.44（100-499个）；39.44（1000+个）

EVAL-ADIS16209：ADIS16209/PCB分线板

ADIS16209/PCBZ是一款“分线板”产品，提供1个ADIS16209CCCZ和1个接口PCB，可简化系统设计和评估早期阶段的“原型制作”过程。ADIS16209CCCZ是完全校准的数字MEMS倾角计，提供一个串行外设接口(SPI)用于全部数字通信。它采用16引脚LGA封装，可较大限度减少电路板空间，但不支持典型原型焊接工艺。接口PCB通过双排12引脚连接器提供对ADIS16209CCCZ的访问，支持标准扁平电缆系统和手工焊接连接技术。

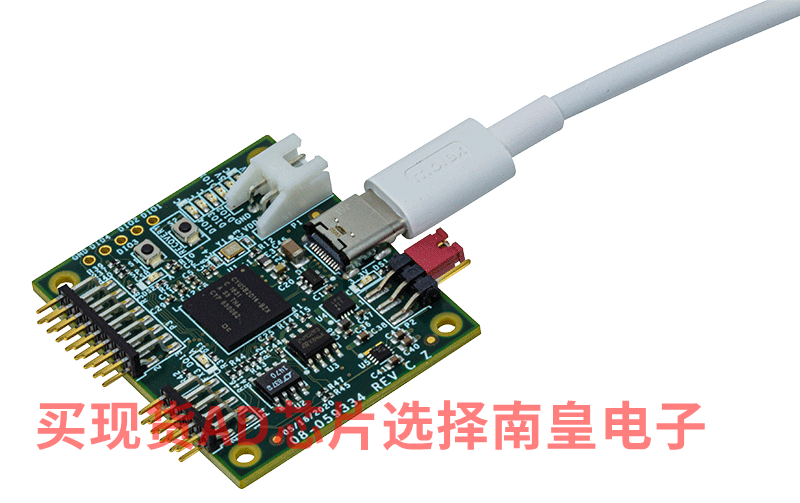

EVAL-ADIS-FX3：ADI FX3 iSensor® 评估系统

EVAL-ADIS-FX3 是 iSensor 评估产品系列的最新成员，其设计初衷是为了给用户提供易于使用的解决方案，以在实验室和表征环境中捕获可靠的惯性数据。EVAL-ADIS-FX3 具有以最大吞吐量捕获惯性传感器数据的功能，同时与外部测试设备连接，并对外部触发信号做出反应。

除了启动重新设计的硬件平台之外，我们还开发了强大的 API，可帮助用户快速构建可捕获可靠传感器数据的自定义应用程序。我们在 API 中囊括了许多有用的功能，使设计人员能够在任何 .NET 兼容环境中表征传感器的性能。
