ADIS16201是一款完整的双轴加速度和倾斜角测量系统，采用ADI公司的iSensorTM集成技术制造，全部功能均集成于一个紧凑的封装中。该器件采用嵌入式信号处理解决方案来增强ADI公司的iMEMS传感器技术，可提供适当格式的工厂校准及可调数字传感器数据，从而利用简单的SPI串行接口即可方便地访问数据。通过SPI接口可以访问以下参数的测量结果：双轴线性加速度、双轴线性倾斜角、温度、电源和一个辅助模拟输入。由于可以轻松访问校准的数字传感器数据，因此开发者能够获得可立即供系统使用的器件，使开发时间、成本和编程风险得以减少。

通过数个内置特性，包括通过单个寄存器命令实现的自稳零重新校准功能，以及可配置采样速率和频率响应，该器件很容易适应终端系统的独特特征。

ADIS16201还提供全面的功能集，可用于进一步降低系统设计的硬件复杂性。这些集成特性包括可配置报警功能、辅助12位ADC、辅助12位DAC、可配置数字I/O端口和数字自测功能。ADIS16201提供两种不同的电源管理特性，可通过SPI端口使能；可编程占空比休眠模式适合无需连续操作的系统，低功耗模式可降低系统采样速率，实现更高的工作效率。

ADIS16201提供9.2mm x 9.2mm x 4mm基板栅格阵列(LGA)封装，温度范围为−40°C至+125°C。

应用

• 平台稳定与调平
• 倾斜检测、倾角计
• 运动/位置测量
• 监控/报警设备（安防、医疗和安全）

• 双轴倾角计/加速度计测量
• ±90°倾角计测量范围，线性输出
• 12位数字温度传感器输出
• 数字控制的灵敏度和偏置校准
• 数字控制采样速率
• 数字控制频率响应
• 包括速率/阈值限制的双报警设置
• 数字激活的自测功能
• 数字激活的低功耗模式
• SPI兼容型串行接口
• 辅助12位ADC输入和DAC输出
• 单电源供电：3.0 V至+3.6 V

ADIS16201CCCZ，封装：16-Lead LGA (9.35mm x 9.2mm)，包装形式及数量：No packing,1，工作温度：-40 to 125C，AD官网报价：34.86（100-499个）；27.24（1000+个）

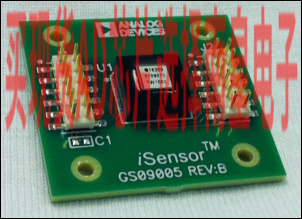

EVAL-ADIS16201：ADIS16201/PCB分线板

ADIS16201/PCBZ是一款“分线板”产品，提供1个ADIS16201CCCZ和1个接口PCB，可简化系统设计和评估早期阶段的“原型制作”过程。ADIS16201CCCZ是完全校准的数字MEMS倾角计，提供一个串行外设接口(SPI)用于全部数字通信。它采用16引脚LGA封装，可较大限度减少电路板空间，但不支持典型原型焊接工艺。接口PCB通过双排12引脚连接器提供对ADIS16201CCCZ的访问，支持标准扁平电缆系统和手工焊接连接技术。

EVAL-ADIS-FX3：ADI FX3 iSensor® 评估系统

EVAL-ADIS-FX3 是 iSensor 评估产品系列的最新成员，其设计初衷是为了给用户提供易于使用的解决方案，以在实验室和表征环境中捕获可靠的惯性数据。EVAL-ADIS-FX3 具有以最大吞吐量捕获惯性传感器数据的功能，同时与外部测试设备连接，并对外部触发信号做出反应。

除了启动重新设计的硬件平台之外，我们还开发了强大的 API，可帮助用户快速构建可捕获可靠传感器数据的自定义应用程序。我们在 API 中囊括了许多有用的功能，使设计人员能够在任何 .NET 兼容环境中表征传感器的性能。
