ADIS16136的基本参数
- 制造厂商:AD
- 产品类别:MEMS 陀螺仪
- 技术类目:MEMS 陀螺仪
- 功能描述:±450°/秒精密角速率传感器
- (AD代理渠道,提供当日发货、严格的质量标准,满足您的目标价格)
ADIS16136的产品详情:
ADIS16136 iSensor MEMS 陀螺仪是一款高性能、数字陀螺仪检测系统,自治工作,无需用户配置便可产生精确的速率检测数据。其性能优势包括低噪声密度、宽带宽和出色的运动中偏置稳定度,支持平台控制、导航、机器人和医疗仪器等应用。
这款传感器系统实现了业界领先的iMEMS技术与信号调理技术的完美结合,可提供优化的动态性能。工厂校准为整个传感器信号链提供?40°C至+85°C温度范围内的灵敏度和偏置特性。因此,每个ADIS16136都有其自己独特的补偿公式,安装后可产生精确的测量结果。对于一些系统,工厂校准可免除系统级校准,大大简化操作。
ADIS16136以最高2048 SPS的速率提供数据,并提供一个均值/抽取滤波器结构,以优化噪声与带宽的取舍。串行外设接口(SPI)和用户寄存器结构允许轻松访问配置控制选项和校准的传感器数据,适合嵌入式处理器平台。
36 mm × 44 mm × 14 mm封装提供4个孔,使用M2(或2-56标准尺寸)机械螺丝可轻松实现机械连接;此外还提供一个标准24引脚、双排、1 mm间距连接器,支持与印刷电路板(PCB)或电缆系统实现电气连接。工作温度范围为?40°C至+85°C。
应用
- 精密仪器
- 平台稳定与控制
- 工业机车导航
- 井下仪器
- 机器人
ADIS16136的优势和特点:
- 数字陀螺仪系统,±450°/秒测量范围
- 运动中偏置稳定度:4°/小时
- 自治工作和数据收集
- 无需外部配置命令
- 启动时间:180 ms;休眠模式恢复时间:2.5 ms - 工厂校准灵敏度和偏置
- 校准温度范围:−40°C至+70°C
- SPI兼容型串行接口
- 宽带宽:380 Hz
- 嵌入式温度传感器
- 欲了解更多特性,请参考数据手册
ADIS16136具体的完整产品型号参数及价格(美元):
ADIS16136AMLZ,封装:24-Lead Module (35.6mm x 44mm x 13.8mm),包装形式及数量:No packing,1,工作温度:-40 to 85C,AD官网报价:997.7(100-499个);713.9(1000+个)
ADIS16136的评估套件:

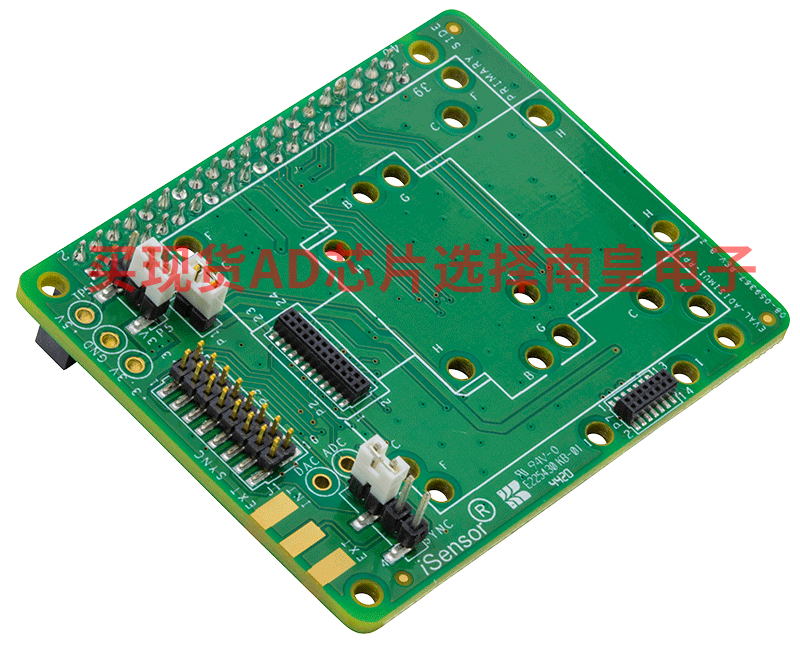

EVAL-ADISIMU1-RPIZ:IMU转树莓派适配器板
此适配器板可将ADI惯性测量单元(IMU)器件以即插即用的方式轻松连接到树莓派平台,从而提供应用和软件开发。
将IMU连接到此适配器板有两种方式。
使用随附的螺钉和安装位置直接安装电路板。 将IMU安装到单独的ADIS16IMU1/PCBZ或ADIS16IMU4/PCBZ分线板并使用16位置柔性扁平电缆连接到EVAL-ADISIMU1-RPIZ。这既有助于软件开发,也可以进行实际应用验证,从而可以物理方式移动传感器。
