ADIN1300是一款具有低延迟特性的低功耗、单端口、千兆以太网收发器，主要设计用于工业以太网应用。

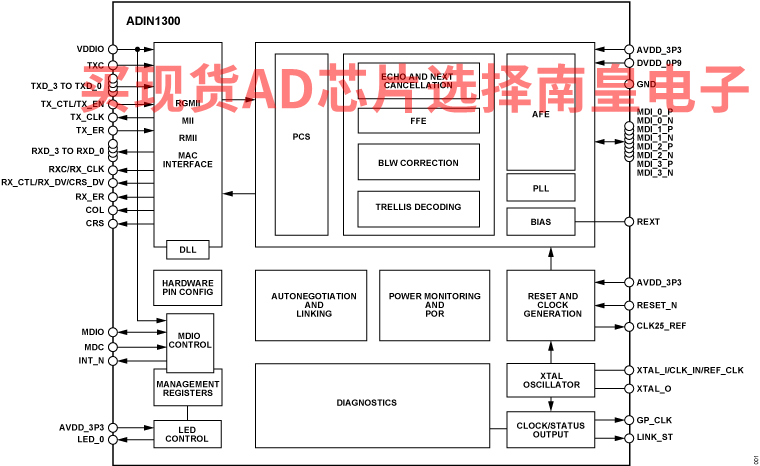

此设计集成了高能效以太网(EEE)物理层器件(PHY)内核以及所有相关的通用模拟电路、输入和输出时钟缓冲、管理接口和子系统寄存器以及MAC接口和控制逻辑，以便管理复位和时钟控制以及引脚配置。

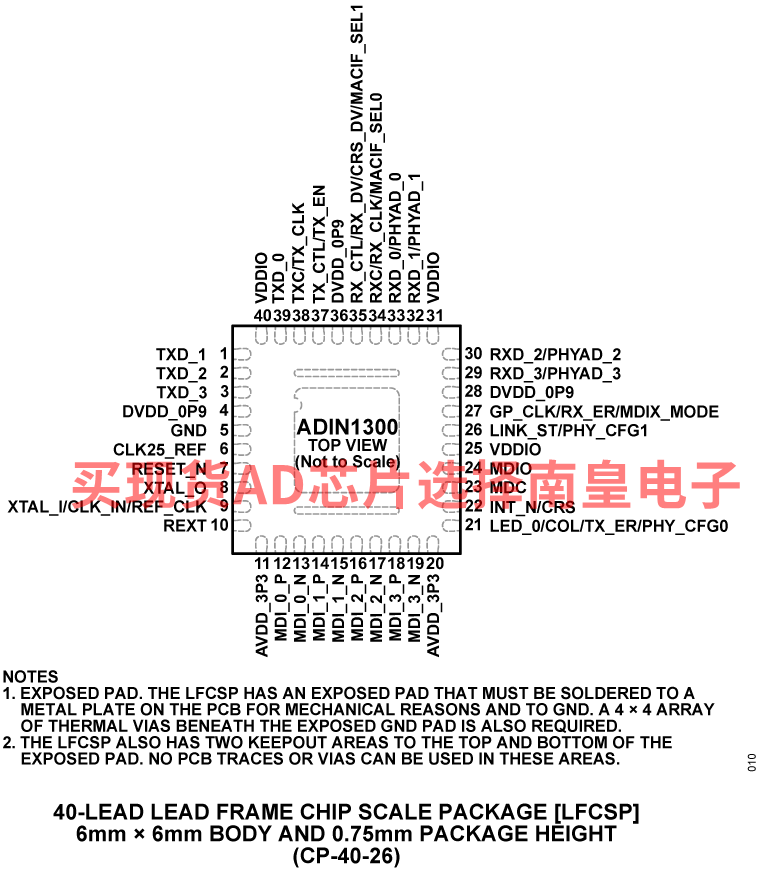

ADIN1300采用紧凑型6 mm × 6 mm、40引脚架构芯片级(LFCSP)封装。如果使用3.3 V MAC接口电源，该器件至少可使用2个电源（0.9 V和3.3 V）供电。为实现最大的系统级设计灵活性，可通过单独的VDDIO电源配置数据输入/输出(MDIO)管理和MAC接口电源电压，不用考虑ADIN1300上的另一个电路，允许在1.8 V、2.5 V或3.3 V下工作。上电时，ADIN1300保持在硬件复位状态，直至每个电源已超过其最小上升阈值。通过监视电源以检测一个或多个电源电压是否低于最小下降阈值（参见数据手册中的表19），并将器件保持在硬件复位状态直到电源恢复并满足上电复位(POR)电路要求，从而提供掉电保护。

MII管理接口（也称为MDIO接口）在主机处理器或MAC（也称为管理站(STA)）和ADIN1300之间提供双线式串行接口，以便访问PHY内核管理寄存器中的控制和状态信息。该接口兼容IEEE 802.3标准第22条和第45条管理框架结构。

ADIN1300在千兆速度下支持150米电缆，在100 Mbps或10 Mbps速率下工作时支持180米电缆。

应用

• 工业自动化
• 过程控制
• 工厂自动化
• 机器人/运动控制
• 时间敏感型网络(TSN)
• 楼宇自动化
• 测试与测量
• 工业物联网(IoT)

• 10BASE-Te/100BASE-TX/1000BASE-T IEEE 802.3兼容
• MII、RMII和RGMII MAC接口
• 1000BASE-T RGMII延迟发射<68 ns，接收<226 ns
• 100BASE-TX MII延迟发射<52 ns，接收<248 ns
• 可编程RGMII时序延迟和驱动电流
• 支持TSN
• EMC测试标准
  • IEC 61000-4-5浪涌(±4 kV)
  • IEC 61000-4-4电快速瞬变(EFT) (±4 kV)
  • IEC 61000-4-2 ESD（±6 kV接触放电）
  • IEC 61000-4-6传导抗扰度(10 V)
  • EN55032电磁辐射骚扰（A类）
  • EN55032传导发射（A类）
• 使用多电平引脚绑定的非托管配置
• MDIO/MDC管理接口和中断引脚
• EEE符合IEEE 802.3az标准
• 支持IEEE 1588时间戳数据包起始检测

• 增强型链路检测
• 电压模式MDI驱动器，无需端接电阻
• RJ45 MDI翻转能力
• 自动极性和线对交换校正
• 电缆诊断（TDR和信号分析）
• 帧生成器和检查器，多种环回模式
• 可配置LED
• 晶振频率/25 MHz时钟输入频率（RMII为50 MHz）
• 25 MHz/125 MHz同步时钟输出
• 支持最高16 kB的超长帧
• 小型封装和宽温度范围
  • 40引脚、6 mm x 6 mm LFCSP封装
  • 额定工作温度范围：-40°C至+105℃
• 低功耗
  • 330 mW（对于1000BASE-T）
  • 140 mW（对于100BASE-TX）
  • MAC接口VDDIO电源电压：3.3 V/2.5 V/1.8 V
  • 集成电源监控和POR

ADIN1300BCPZ，封装：40-Lead LFCSP (6mm x 6mm x 0.75mm w/ EP)，包装形式及数量：托盘，490，工作温度：-40 to 85C，AD官网报价：4.13（100-499个）；3.51（1000+个）

ADIN1300BCPZ-R7，封装：40-Lead LFCSP (6mm x 6mm x 0.75mm w/ EP)，包装形式及数量：卷带，750，工作温度：-40 to 85C，AD官网报价：4.13（100-499个）；3.51（1000+个）

ADIN1300CCPZ，封装：40-Lead LFCSP (6mm x 6mm x 0.75mm w/ EP)，包装形式及数量：托盘，490，工作温度：-40 to 105C，AD官网报价：5.56（100-499个）；4.72（1000+个）

ADIN1300CCPZ-R7，封装：40-Lead LFCSP (6mm x 6mm x 0.75mm w/ EP)，包装形式及数量：卷带，750，工作温度：-40 to 105C，AD官网报价：5.56（100-499个）；4.72（1000+个）

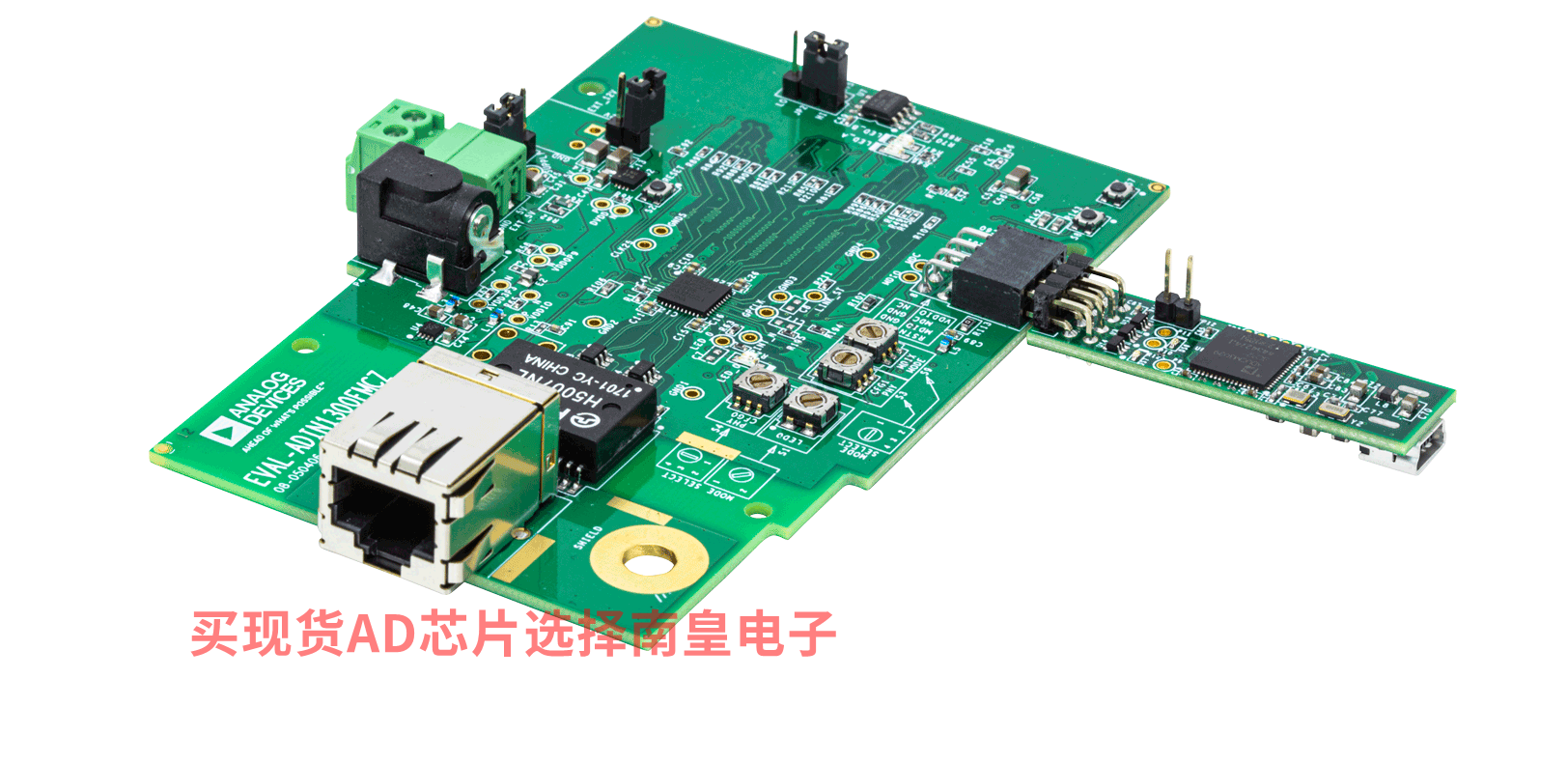

EVAL-ADIN1300：ADIN1300 评估板

EVAL-ADIN1300FMCZ允许对ADIN1200鲁棒、工业、低延迟10 Mbps、100 Mbps、1 Gbps以太网物理层(PHY)的关键特性进行简化评估。评估板通过单个外部5 V电源供电。所有芯片的电源都从这个5 V供电轨调节，为器件提供AVDD3P3、VDD0P9和VDDIO供电轨。

提供P3现场可编程门阵列(FPGA)夹层连接器(FMC)用于连接主FPGA系统，进行媒体访问控制(MAC)接口和管理数据输入/输出(MDIO)控制。

MDIO也可通过作为套件一部分随附的可选MDIO接口加密狗控制。
