ADIN1100是一款面向工业以太网应用的低功耗单端口10BASE-T1L收发器，符合IEEE 802.3cg以太网标准，支持长程10 Mb/s单对以太网应用。该器件集成了以太网PHY内核以及所有相关的模拟电路、输入和输出时钟缓冲、管理接口控制寄存器和子系统寄存器以及MAC接口和控制逻辑，以便管理复位和时钟控制以及引脚配置。

PHY内核支持标准中定义的1.0 V峰峰值工作模式和2.4 V峰峰值工作模式，可采用1.8V或3.3V单电源轨供电，提供低电压选项，支持1.0 V峰峰值发射电压电平。

1.0 V峰峰值工作模式、外部端接电阻和独立的Rx/Tx引脚使ADIN1100适合本质安全应用。

ADIN1100集成电源监控电路和上电复位电路，可提高系统级鲁棒性。

MDIO接口是一个双线串行接口，用于支持主机处理器或MAC和ADIN1100之间的通信，以便访问PHY内核管理寄存器中的控制和状态信息。此接口兼容IEEE 802.3标准第45条管理框架结构。仅支持IEEE 802.3标准第22条的微控制器MDIO接口无法以其默认方式与ADIN1100 MDIO接口配合使用。常见替代方法是使用两个GPIO引脚在软件中复制IEEE 802.3标准第45条框架。

ADIN1100采用6 mm × 6 mm 40-ld封装。

应用

• 过程控制
• 工厂自动化
• 楼宇自动化

• 符合10BASE-T1L IEEE Std 802.3cg-2019标准要求
• 支持1.0 V峰峰值和2.4 V峰峰值发射电平
• 自动协商能力
• 支持本质安全应用
• MII、RMII和RGMII MAC接口
• MDIO管理接口
• 使用引脚绑定的非托管配置包括：
  • 主机/从机选择
  • 发射幅度
  • PHY地址
• 25 MHz晶振/25 MHz外部时钟输入（RMII为50 MHz外部时钟）
• 采用1.8 V/3.3 V单电源供电（取决于模式）
• EMC测试标准
  • IEC 61000-4-4电快速瞬变(EFT) (±4 kV)
  • IEC 61000-4-2 ESD（±8 kV接触放电）
  • IEC 61000-4-2 ESD（±15 kV空气放电）
  • IEC 61000-4-6传导抗扰度(10 V)
  • EN55032电磁辐射骚扰（A类）

• 电缆延伸范围
  • 1700米（1.0 V峰峰值）
  • 1700米（2.4 V峰峰值）
• 低功耗
  • 单电源1 V峰峰值 – 45 mW（典型值）
  • 双电源1 V峰峰值 – 39 mW（典型值）
  • 单电源2.4 V峰峰值 – 109 mW（典型值）
  • 双电源2.4 V峰峰值 – 81 mW（典型值）
  • 三电源2.4 V峰峰值 – 75 mW（典型值）
• MAC接口VDDIO电源电压：3.3 V/2.5 V/1.8 V
• 集成电源监控和POR
• 数据包起始检测支持IEEE 1588时间戳
• 诊断
  • 帧生成器和检查器
  • 多种回送模式
  • IEEE测试模式支持
  • 电缆诊断
• 链路/活动LED
• 40引脚(6 mm x 6 mm)小型LFCSP封装
• 工业温度范围：−40°C至105°C

ADIN1100BCPZ，封装：40-Lead LFCSP (6mm x 6mm x 0.75mm)，包装形式及数量：托盘，490，工作温度：-40 to 85C，AD官网报价：3.4（1000+个）

ADIN1100BCPZ-R7，封装：40-Lead LFCSP (6mm x 6mm x 0.75mm)，包装形式及数量：卷带，750，工作温度：-40 to 85C，AD官网报价：3.4（1000+个）

ADIN1100CCPZ，封装：40-Lead LFCSP (6mm x 6mm x 0.75mm)，包装形式及数量：托盘，490，工作温度：-40 to 105C，AD官网报价：4.58（100-499个）；3.51（1000+个）

ADIN1100CCPZ-R7，封装：40-Lead LFCSP (6mm x 6mm x 0.75mm)，包装形式及数量：卷带，750，工作温度：-40 to 105C，AD官网报价：4.58（100-499个）；3.51（1000+个）

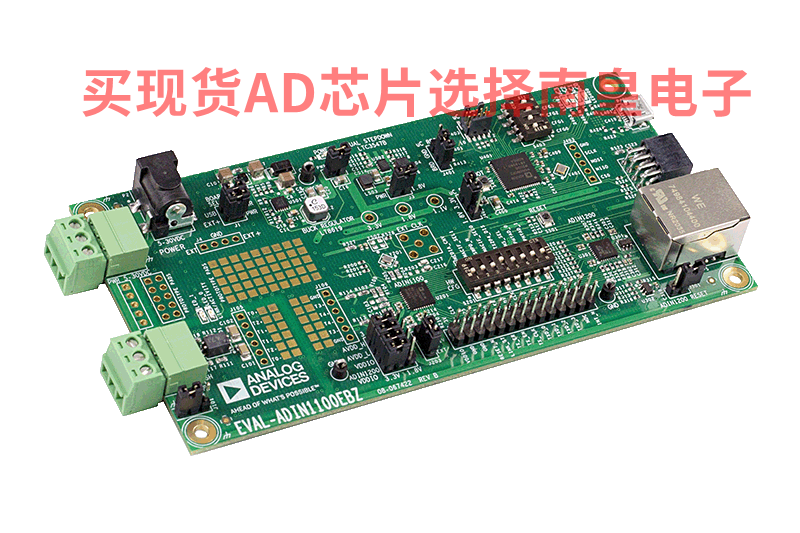

EVAL-ADIN1100：Evaluating the ADIN1100 Robust, Industrial, Low Power 10BASE-T1L PHY, and Media Converter to 10BASE-T with ADIN1200 Ethernet PHY

The EVAL-ADIN1100EBZ is a flexible platform enabling quick evaluation of the ADIN1100 robust, low power 10BASE-T1L PHY. The EVAL-ADIN1100EBZ provides 10 Mbps single pair Ethernet (SPE) connections with devices across 1.7 km of cable.

The evaluation board offers two modes of operation for maximum flexibility. Connected to a PC via USB port, the full set of ADIN1100 register settings and features such as link quality monitoring and diagnostics can be accessed with the ADIN1100 GUI software.

Alternatively, the EVAL-ADIN1100EBZ board can operate in stand-alone mode where it is configured by setting hardware configuration links and switches. On-board LEDs provide status indication.

The ADIN1100 data (MII, RMII, and RGMII) and management (MDIO) interfaces are accessible on header connectors for easy connection to an external host controller.

A small prototyping area and test points are provided for experimentation with alternative cable connection topologies including isolation transformers and/or power coupling inductors.

The platform can perform as a 10BASE-T1L to 10BASE-T media converter. This feature enables connection to other devices (demonstration boards or custom prototypes) with a 10BASE-T1L Ether-net port and conversion of the data to standard Ethernet, which is accessible via the RJ45 connector.

Full details about the ADIN1100 are available in the ADIN1100 data sheet, which must be consulted when using the EVAL-ADIN1100EBZ.
