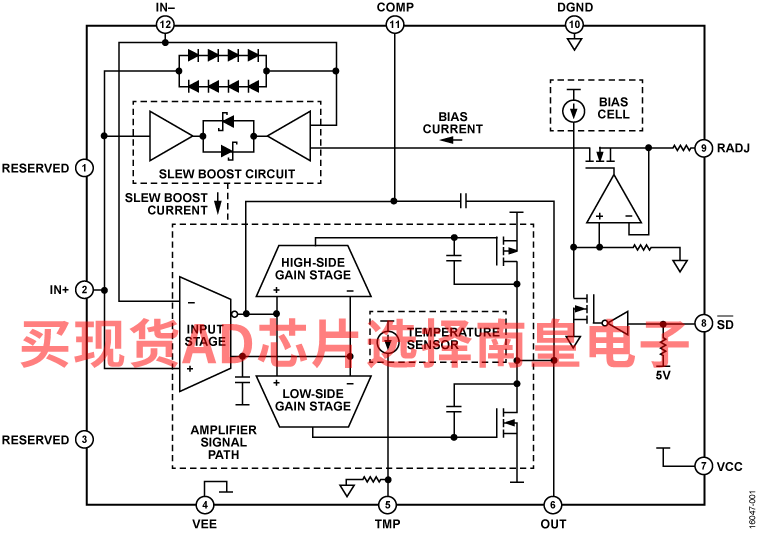

ADHV4702-1 是一款高电压 (220 V) 单位增益稳定的精密运算放大器。ADHV4702-1 具有高输入阻抗、低输入偏置电流、低输入失调电压、低漂移和低噪声，适用于精密、苛刻的应用。利用 ADI 公司的下一代专有半导体工艺和创新架构，使这款精密运算放大器能够使用 ±110 V 对称双电源、不对称双电源或 220 V 单电源供电。为确保正常运行，ADHV4702-1 需要基准电压至少提供 ±12 V 的电源电压。

为实现高精度性能，ADHV4702-1 具有 170 dB 的典型开环增益 (AOL) 和 160 dB 的典型共模抑制比 (CMRR)。ADHV4702-1 还具有 2 μV/°C 的最大输入失调电压 (VOS) 漂移和 8 nV/√Hz 的输入电压噪声。

ADHV4702-1 不仅具有出色的直流精度，还具有出色的动态性能、10 MHz 的小信号带宽和 74 V/μs 的压摆率。ADHV4702-1 的输出电流典型值为 20 mA。

ADHV4702-1 提供高压输入共模摆幅和高压输出摆幅，可实现精密高压使用，如高端电流检测。ADHV4702-1 还非常适合在精密偏置和控制应用中强制施加电压。

ADHV4702-1 采用 12 引脚 7 mm × 7 mm 引线框芯片尺寸级封装 (LFCSP)，带有裸焊盘 (EPAD)，符合国际电工委员会 (IEC) 61010-1 爬电距离和间隙标准。铜 EPAD 提供了一条低热阻路径以改善散热并实现高压隔离，因此，无论 VCC 或 VEE 电压如何，它都可以安全地连接至 0 V 接地平面。ADHV4702-1 在 −40°C 至 +85°C 的工业温度范围内工作。

应用

• 高侧电流检测
• 自动测试设备
• 高电压驱动器
• 压电传感器
• 数模转换器 (DAC) 输出缓冲器
• 光探测与测量 (LiDAR)、雪崩光电二极管 (APD)、单光子雪崩二极管 (SPAD) 偏置

• 宽工作电压范围

  • 双电源：±12 V 至 ±110 V
  • 不对称电源供电：24 V 至 220 V
• 宽输入共模电压范围：轨道 3 V
• 高共模抑制比：160 dB（典型值）
• 高 AOL：170 dB（典型值）
• 高压摆率

  • 74 V/μs（典型值）

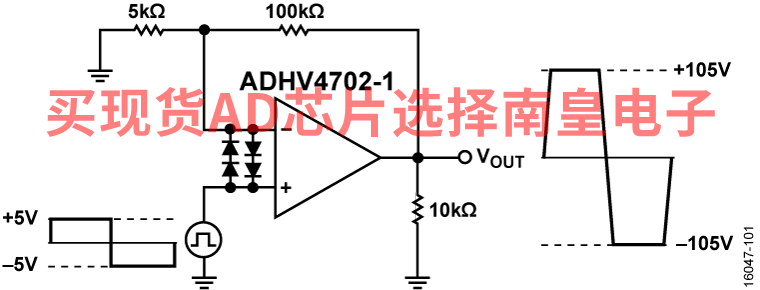

  • 24 V/μs 典型值，带外部输入钳位二极管
• 低输入偏置电流：2 pA（最大值）

• 低输入失调电压：最大值 1 mV
• 低输入失调电压漂移：最大值 2μV/°C
• 低输入电压噪声：10 kHz 时为 8 nV/√Hz（典型值）
• 宽小信号带宽：10 MHz（典型值）
• 电阻可调静态电流：0.6 mA 至 3 mA (VS = ±110 V)
• 单位增益稳定
• 热监控

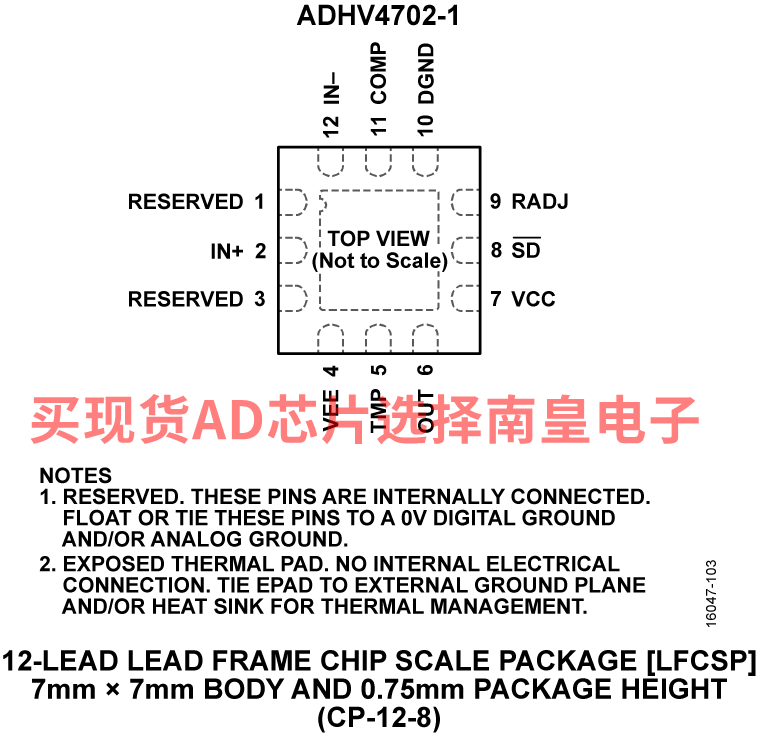

• 小尺寸：12 引脚 7 mm × 7 mm LFCSP，符合 IEC 61010-1 间距标准
• 关断模式

ADHV4702-1BCPZ，封装：12-Lead LFCSP (7mm x 7mm x 0.75mm w/ EP)，包装形式及数量：托盘，260，工作温度：-40 to 85C，AD官网报价：13.45（100-499个）；11.03（1000+个）

ADHV4702-1BCPZ-R7，封装：12-Lead LFCSP (7mm x 7mm x 0.75mm w/ EP)，包装形式及数量：卷带，750，工作温度：-40 to 85C，AD官网报价：13.45（100-499个）；11.03（1000+个）

EVAL-ADHV4702-1：ADHV4702-1 评估板

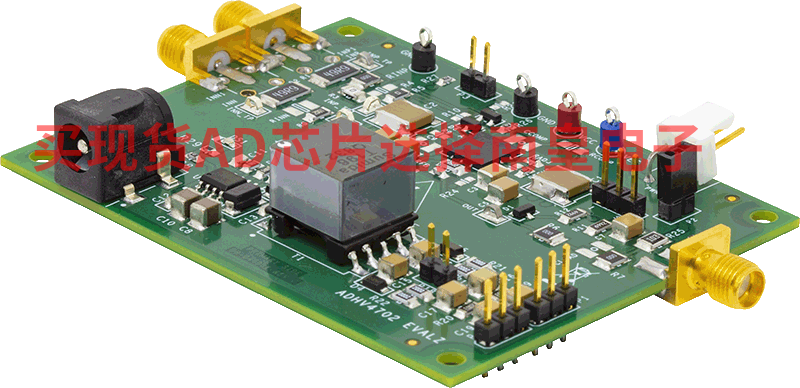

本用户指南介绍了 EVAL-ADHV4702-1CPZ 评估板，该评估板可帮助用户评估以底部具有裸焊盘的 7 mm × 7 mm 12 引脚引线框芯片尺寸级封装 (LFCSP) 形式提供的 ADHV4702-1。该评估板为快速轻松评估 ADHV4702-1 提供了一种平台。图 1 显示了该评估板的正面。图 2 显示了该板的背面，其中大的裸铜区域用于连接散热器以提供额外的热管理。

该评估板是一种 6 层板，旨在利用其保护环特性较大限度地减小漏电流。它接受在输入端使用微型 A (SMA) 和微型 B (SMB) 边缘安装型连接器以便于连接到测试设备或其他电路。

ADHV4702-1 数据手册介绍了器件工作和应用电路配置的规格和详细信息以及指南。ADI 公司提供的 ADHV4702-1 数据手册中含有 ADHV4702-1 的完整规格说明，必须同时参阅此说明和本用户指南，尤其是在第一次为评估板加电时。

为了安全起见，EVAL-ADHV4702-1CPZ 评估板正面和背面都覆盖有丙烯酸塑料护罩，以降低意外接触高电压的风险。在没有准备好这些护罩时，请勿操作该板。如果必须取下护罩以调整跳线或更改组件值，请在取下护罩之前断开板的电源，并在重新加电之前放回护罩。
