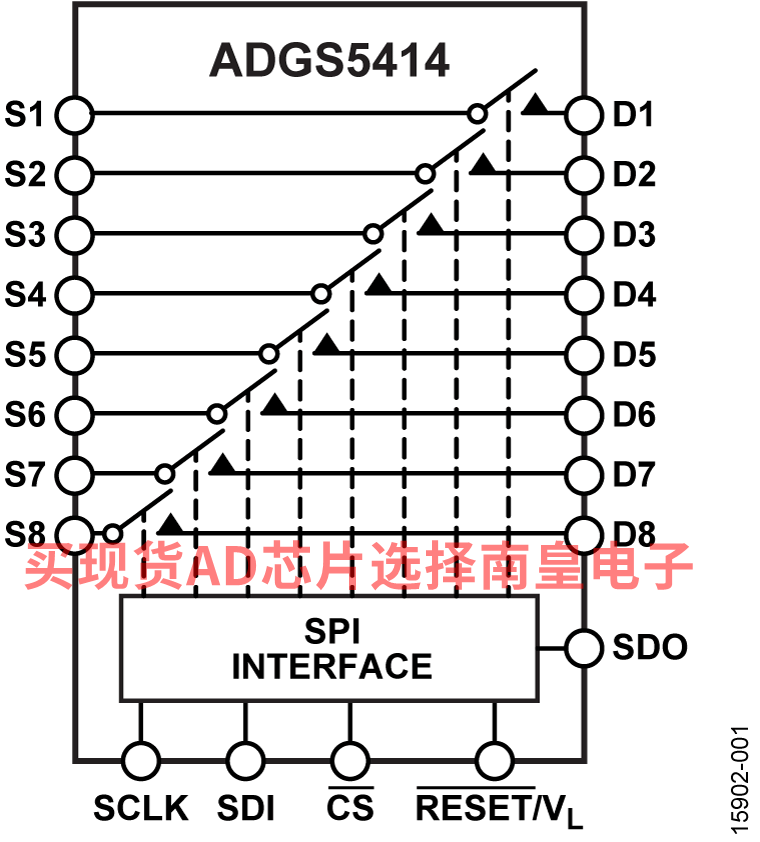

ADGS5414内置八个独立的单刀单掷(SPST)开关。SPI接口可控制这些开关并具有强大的错误检测功能，包括循环冗余校验(CRC)错误检测、无效读取/写入地址错误检测和SCLK计数错误检测。

可通过菊花链将多个ADGS5414器件连接在一起。这样便可以极少的数字走线实现多个器件的配置。ADGS5414还可在突发模式下工作，从而减少SPI命令之间的时间。

接通时，各开关在两个方向的导电性能相同，输入信号范围可扩展至电源电压范围。在断开条件下，达到电源电压的信号电平被阻止。

导通电阻曲线在整个模拟输入范围都很平坦，可确保开关音频信号时拥有出色的线性度和低失真性能。ADGS5414为先开后合式开关，适合带外部接线的多路复用器应用。

产品聚焦

应用

• 继电器替代方案
• 自动测试设备
• 数据采集
• 仪器仪表
• 航空电子
• 音频和视频开关
• 通信系统

• SPI 接口提供错误检测功能
  • 包括 CRC 错误检测、无效读/写地址错误检测和 SCLK 计数错误检测
  • 支持突发模式和菊链模式
  • 兼容行业标准 SPI 模式 0 和模式 3 接口
• 保证先开后合式开关动作，允许开关外部接线以实现多路复用器配置
• 模拟信号范围为 VSS 至 VDD
  • 额定电源电压：±15 V、±20 V、+12 V和+36 V
  • 9 V 至 40 V 单电源供电 (VDD)
  • ±9 V 至 ±22 V 双电源供电 (VDD/VSS)
• 8 kV HBM ESD 额定值
• 低导通电阻
• 1.8 V 与 2.7 V ≤ VL ≤ 3.3 V 逻辑兼容

ADGS5414BCPZ，封装：24-Lead LFSCP (4mm x 4mm x 0.95mm w/ EP)，包装形式及数量：托盘，490，工作温度：-40 to 125C，AD官网报价：6.97（100-499个）；5.68（1000+个）

ADGS5414BCPZ-RL7，封装：24-Lead LFSCP (4mm x 4mm x 0.95mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：5.68（1000+个）

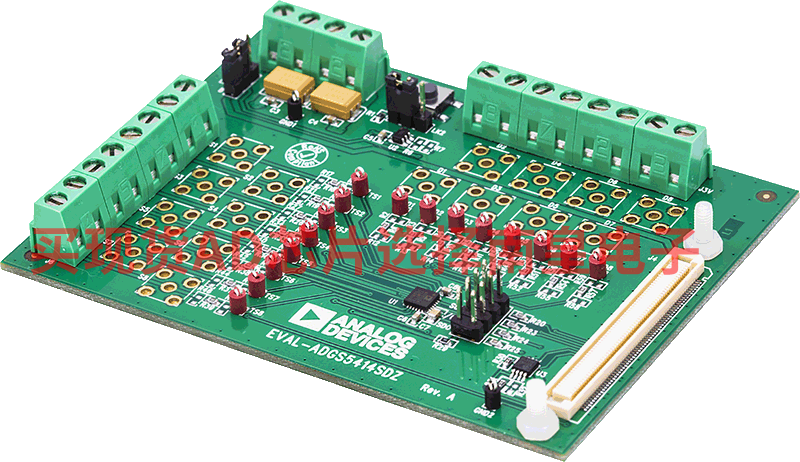

EVAL-ADGS5414：ADGS5414评估板

EVAL-ADGS5414SDZ是用于ADGS5414的评估板。ADGS5414是一款防闩锁型八通道单刀单掷(SPST)开关，通过一个串行外设接口(SPI)进行控制。该SPI具有强大的错误检测功能，包括循环冗余校验(CRC)错误检测、无效读取/写入地址检测和串行时钟(SCLK)计数错误检测。可通过菊花链将多个ADGS5414器件连接在一起。这样便可以极少的数字走线实现多个器件的配置。ADGS5414还支持突发模式，可减少SPI命令之间的时间。

EVAL-ADGS5414SDZ由通过USB端口连接到PC的EVAL-SDP-CB1Z系统演示平台(SDP)进行控制。ADGS5414在评估板中心处，采用接线螺丝端子连接源极引脚和漏极引脚。三个螺丝端子向该器件供电，第四个端子向用户提供定义的数字逻辑电源电压（如需要）。或者，也可以从SDP提供数字逻辑电源电压。

ADGS5414的完整规格参见ADI公司的ADGS5414数据手册。使用评估板时，应同时参阅数据手册和本用户指南。

评估板通过SDP板与PC的USB端口连接。EVAL-SDP-CB1Z板（SDP-B控制器板）可在ADI公司网站上订购：www.analog.com。
