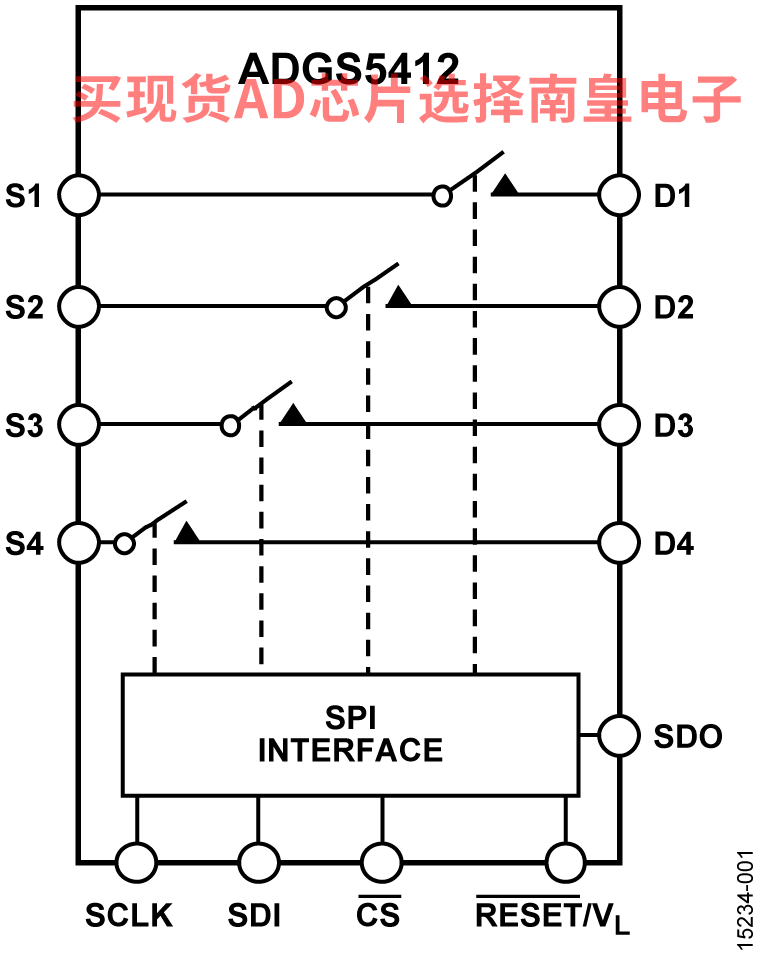

ADGS5412内置四个独立的单刀单掷(SPST)开关。这些开关通过一个SPI接口控制。SPI接口具有强劲的错误检测功能。这些功能包括CRC错误检测、无效读取/写入地址和SCLK计数错误检测。

可通过菊花链将多个ADGS5412器件连接在一起。这样便可以极少的数字线路实现多个器件的配置。ADGS5412还可在突发模式下工作，从而减少SPI命令之间的时间。

当接通时，各开关在两个方向的导电性能相同，输入信号范围可扩展至电源电压范围。在断开条件下，达到电源电压的信号电平被阻止。

导通电阻曲线在整个模拟输入范围都非常平坦，可确保开关音频信号时拥有良好的线性度和低失真性能。

产品特色

应用

• 继电器替代方案
• 自动测试设备
• 数据采集
• 仪器仪表
• 航空电子
• 音频和视频开关
• 通信系统

• SPI接口具备错误检测功能
• 包括CRC、无效读取/写入地址和SCLK计数错误检测
• 支持突发和菊花链模式
• 兼容业界标准SPI模式0和3接口
• 防闩锁
• 低导通电阻(<10 Ω)
• ±9 V至±22 V双电源供电
• 9 V至40 V单电源供电
• 额定电源电压：±15 V、±20 V、+12 V和+36 V
• 模拟信号范围：VSS至VDD

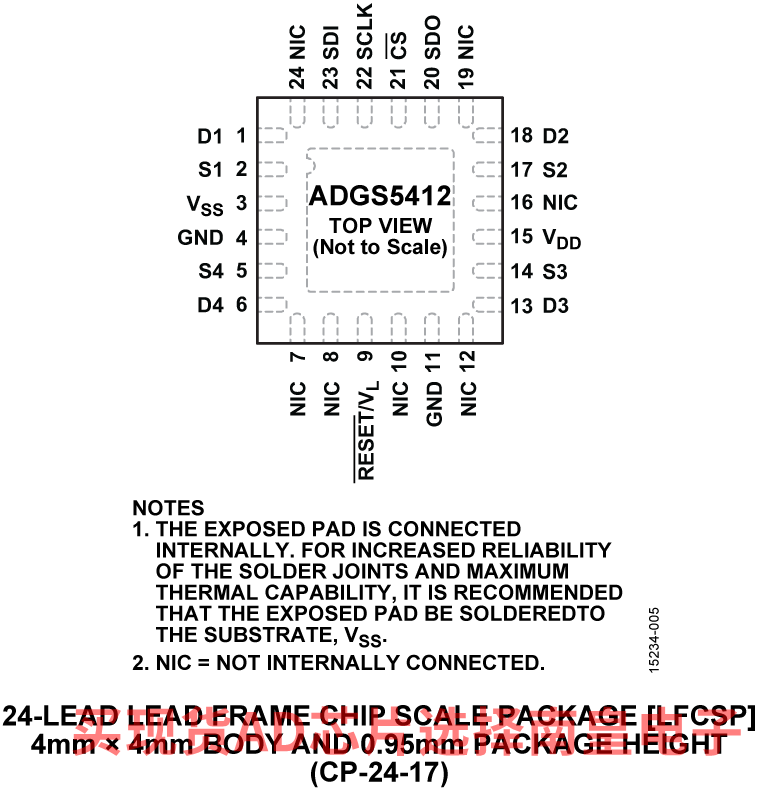

ADGS5412BCPZ，封装：24-Lead LFSCP (4mm x 4mm x 0.95mm w/ EP)，包装形式及数量：托盘，490，工作温度：-40 to 125C，AD官网报价：4.21（100-499个）；3.94（1000+个）

ADGS5412BCPZ-RL7，封装：24-Lead LFSCP (4mm x 4mm x 0.95mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：4.21（100-499个）；3.94（1000+个）

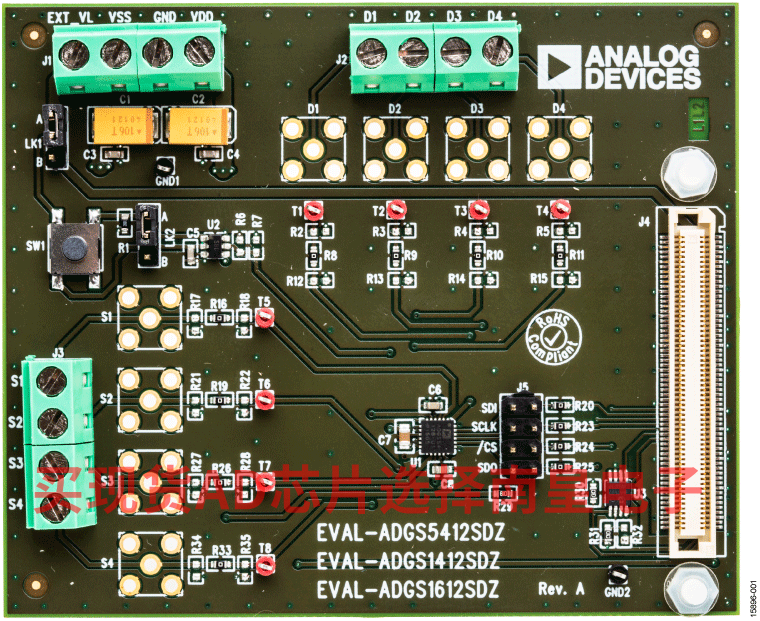

EVAL-ADGS5412：ADGS5412 评估板

EVAL-ADGS5412SDZ 是用于 ADGS5412 的评估板。ADGS5412 是一款串行外设接口 (SPI) 控制的防闩锁型四路单刀单掷 (SPST) 开关。SPI 具备可靠的错误检测功能，包括循环冗余校验码 (CRC) 错误检测、无效读/写地址检测以及串行时钟 (SCLK) 计数错误检测。通过菊链模式可将多个 ADGS5412 器件连接在一起。这样可用极少的数字线路实现多器件配置。ADGS5412 也支持突发模式，从而缩短各 SPI 命令间隔的时间。

EVAL-ADGS5412SDZ 由通过 USB 端口连接至 PC 的 EVAL-SDP-CB1Z 系统演示平台 (SDP) 控制。ADGS5412 位于评估板中央，提供螺丝接线端子以连接每个源极和漏极引脚。其中三个螺丝端子为器件供电，第四个螺丝端子为用户提供定义的数字逻辑供电电压（如需要）。数字逻辑供电电压也可以由 SDP 提供。

Analog Devices, Inc. 提供的 ADGS5412 数据手册中含有 ADGS5412 的完整规格说明，使用评估板时应同时参阅此说明和 UG-1141。

该评估板通过 SDP 板连接至 PC 的 USB 端口。
