ADGS1612 包含四个独立的单刀单掷 (SPST) 开关。这些开关由一个串行外设接口 (SPI) 控制。SPI 接口具备可靠的错误检测功能，包括循环冗余校验码 (CRC) 错误检测、无效读/写地址检测以及串行时钟 (SCLK) 计数错误检测。

通过菊链模式可将多个 ADGS1612 器件连接在一起。菊链可用极少的数字线路实现多器件配置。ADGS1612 也可以在突发模式下运行，从而缩短各 SPI 命令间隔的时间。

在接通时，各个开关在两个方向上具有同等的传导性能，并且其输入信号范围可扩展至电源电压的水平。在断开状态下，达到电源电压水平的信号电平将被阻止。

这些开关具有超低导通电阻 (RON)，因此成为了以低 RON 和低失真为关键特性的数据采集和增益开关应用的理想解决方案。RON 曲线在整个模拟输入范围内非常平坦，可确保在切换音频信号时实现出色的线性度和低失真度。ADGS1612 具有先断后合开关功能，适用于多路复用器应用。请注意，在整个数据手册中，多功能引脚 RESET/VL 可能使用引脚全称或引脚的单一功能指代，例如 VL（当仅与该功能相关时）。

产品亮点

应用

• 通信系统
• 医疗系统
• 音频和视频信号路由
• 自动测试设备
• 数据采集系统
• 电池供电系统
• 采样保持系统
• 继电器替代方案

• SPI 接口提供错误检测功能

  • 包括 CRC 错误检测、无效读/写地址检测和 SCLK 计数错误检测
  • 支持突发模式和菊链模式
  • 兼容行业标准 SPI 模式 0 和 SPI 模式 3 接口
• 享受保证的先断后合开关操作，允许使用开关的外部接线，可提供多路复用器配置
• 25°C 时导通电阻为 1 Ω（典型值）
• 25°C 时导通电阻平坦度为 0.23 Ω（典型值）
• 模拟信号范围为 VSS 到 VDD
  • 全定工作电压为 ±5 V、12 V、5 V 和 3.3 V
  • ±3.3 V 到 ±8 V 双电源供电
  • 3.3 V 到 16 V 单电源供电
• 1.8 V 与 2.7 V ≤ VL ≤ 3.3 V 逻辑兼容
• 4 mm × 4 mm 24 引脚 LFCSP 封装

ADGS1612BCPZ，封装：24-Lead LFSCP (4mm x 4mm x 0.95mm w/ EP)，包装形式及数量：托盘，490，工作温度：-40 to 125C，AD官网报价：3.39（100-499个）；3.17（1000+个）

ADGS1612BCPZ-RL7，封装：24-Lead LFSCP (4mm x 4mm x 0.95mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：3.39（100-499个）；3.17（1000+个）

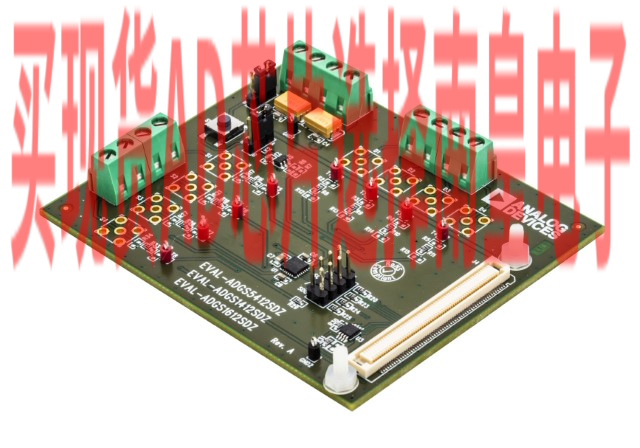

EVAL-ADGS1612：ADGS1612 评估板

EVAL-ADGS1612SDZ 是用于 ADGS1612 的评估板。ADGS1612 是一款由串行外设接口 (SPI) 控制的 iCMOS 四路单刀单掷 (SPST) 开关。此 SPI 具备一系列可靠的错误检测功能，包括循环冗余校验码 (CRC) 错误检测、无效读/写地址检测和串行时钟 (SCLK) 计数错误检测。通过菊链模式可将多个 ADGS1612 器件连接在一起。这样可用极少的数字线路实现多器件配置。ADGS1612 也支持突发模式，从而缩短各 SPI 命令间隔的时间。

EVAL-ADGS1612SDZ 由通过 USB 端口连接至 PC 的系统演示平台 (SDP) 控制。ADGS1612 位于评估板中央，提供螺丝接线端子以连接每个源极和漏极引脚。其中三个螺丝端子为器件供电，第四个螺丝端子为用户提供定义的数字逻辑供电电压（如需要）。数字逻辑供电电压也可以由 SDP 提供。

Analog Devices, Inc. 提供的 ADGS1612 数据手册中含有 ADGS1612 的完整规格说明，使用评估板时应同时参阅此说明和本用户指南。

该评估板通过 SDP 板连接至 PC 的 USB 端口。用户可在 Analog Devices 网站 www.analog.com 上订购 EVAL-SDP-CB1Z 板（SDP-B 控制器板）。
