ADGS1414D 包含八个独立的单刀单掷开关。这些开关由一个串行外设接口 (SPI) 控制。SPI 具备可靠的错误检测功能，例如循环冗余校验码 (CRC) 错误检测、无效读/写地址检测以及 (SCLK) 计数错误检测。通过菊链模式可将多个 ADGS1414D 套件连接在一起。菊链模式可用最少数量的数字走线实现多套件配置。通过 ADGS1414D 的数字信号和电源路由可进一步提高通道密度。集成的无源组件消除了对外部无源组件的需求。功能框图图1. ADGS1414D 适用于高密度开关应用，例如大型开关矩阵和扇出应用。在接通时，各个开关在两个方向上具有同等的传导性能，并且其输入信号范围可扩展至电源电压的水平。在断开状态下，达到电源电压水平的信号电平将被阻止。多功能引脚名称只能供其相关功能引用。

产品应用

• 自动测试设备
• 数据采集系统
• 采样保持系统
• 音频和视频信号路由
• 通信系统
• 继电器替代方案

• SPI 提供错误检测功能
  • 包括 CRC、无效的读写地址和 SCLK 计数错误检测
  • 支持突发模式和菊链模式
  • 兼容行业标准 SPI 模式 0 和模式 3 接口
• 集成无源元件
• 数字信号和电源路由
• 享受保证的先开后合式开关操作，允许使用开关的外部接线，可提供多路复用器配置

• 25°C (±15 V 双电源) 时，导通电阻为 1.5 ? （典型值）
• 25°C (±15 V 双电源) 时，导通电阻平坦度为 0.3 ?（典型值）
• 25°C (±15 V 双电源) 时，导通电阻通道间匹配为 0.1 ? （典型值）
• 模拟信号范围为 VSS 到 VDD
• 全定工作电压为 ±15V、±5V 和 +12V
• 与 2.7 V ≤ VL ≤ 3.3 V 的 1.8 V 逻辑兼容性（不包括对 1.8 V 套件的 SPI 回读）

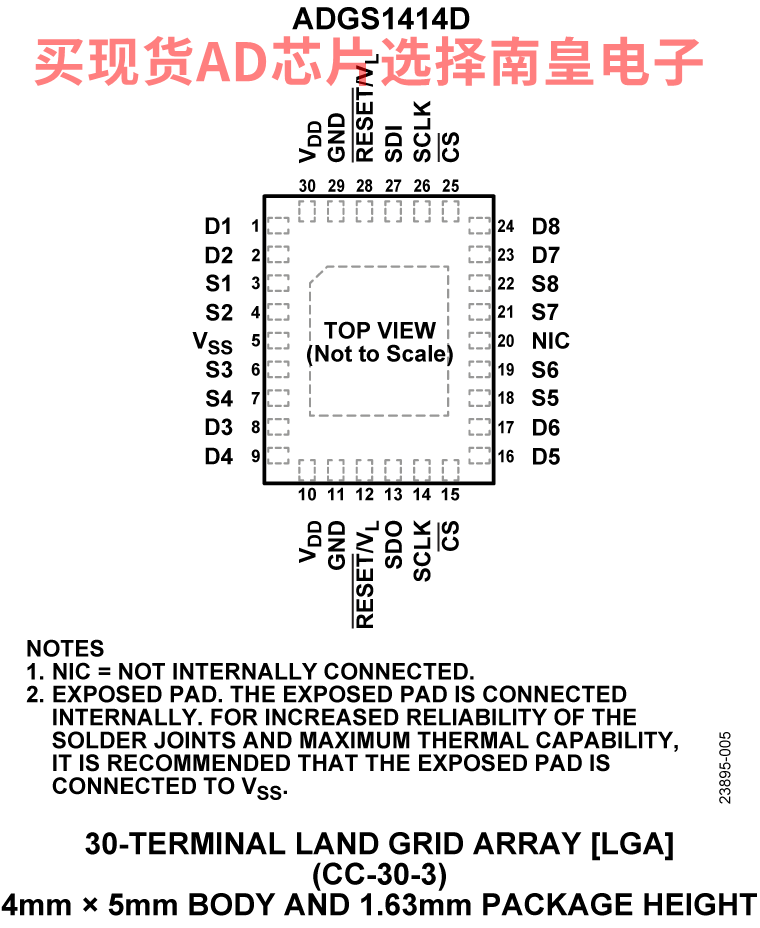

• 4 mm × 5 mm、30 端子 LGA

ADGS1414DBCCZ，封装：LGA/CASON/CH ARRY SO NO LD，包装形式及数量：托盘，490，工作温度：-40 to 125C，AD官网报价：13.63（100-499个）；13.38（1000+个）

ADGS1414DBCCZ-RL7，封装：LGA/CASON/CH ARRY SO NO LD，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：13.63（100-499个）；13.38（1000+个）

EV-ADGS1414DSDZ：ADGS1414D 评估板

EV-ADGS1414DSDZ 是 ADGS1414D 的评估板。ADGS1414D 是一款由串行外设接口 (SPI) 控制的 iCMOS、八路单刀单掷 (SPST) 开关。SPI 具备可靠的错误检测功能，包括循环冗余校验码 (CRC) 错误检测、无效读/写地址检测以及 (SCLK) 计数错误检测。ADGS1414D 还支持突发模式，这缩短 SPI 命令之间的时间间隔。

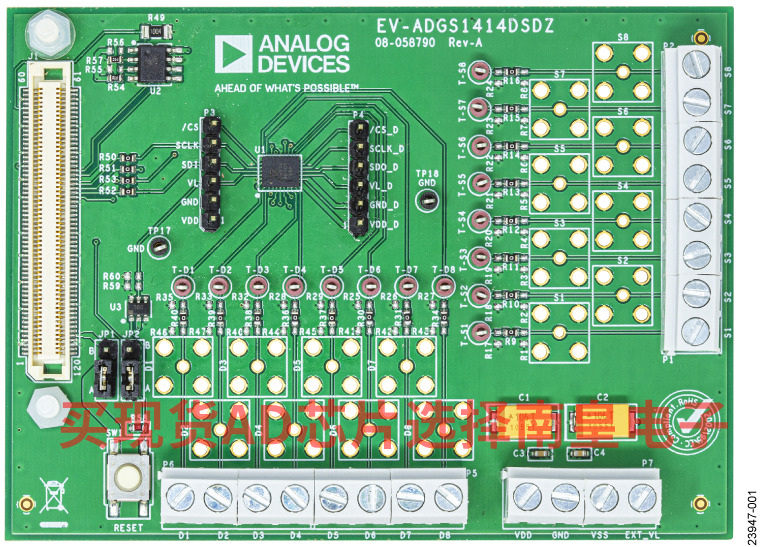

图 1 显示了进行典型评估设置的 EV-ADGS1414DSDZ。EV-ADGS1414DSDZ 由通过 USB 端口连接至 PC 的 EVAL-SDP-CB1Z (SDP-B) 系统演示平台 (SDP) 控制。ADGS1414D 位于评估板中央，提供螺丝接线端子以连接每个源极和漏极引脚。其中三个螺丝端子为套件供电，第四个螺丝端子为用户提供定义的数字逻辑供电电压（如需要）。数字逻辑供电电压也可以由 SDP-B 提供。用户可在 Analog Devices, Inc. 网站上订购 EVAL-SDP-CB1Z 控制器板（SDP-B）。

有关 ADGS1414D 的完整详细信息，请参阅 ADGS1414D 数据手册，在使用该评估板时，必须同时参阅本用户指南。

需要的设备

EVAL-SDP-CB1Z (SDP-B) 控制器板 直流电压源 ±16.5 V (双电源) 20 V （单电源） 可选的 3.3 V 数字逻辑电源 模拟信号源 测量电压的方法，例如数字万用表 (DMM)
