ADGS1409的基本参数
  • 制造厂商:AD
  • 产品类别:单电源模拟开关和多路复用器
  • 技术类目:双电源模拟开关和多路复用器
  • 功能描述:SPI 接口 4 Ω RON, ±15 V/+12 V/±5 V、1.8 V 逻辑控制双 4:1 多路复用器
  • (AD代理渠道,提供当日发货、严格的质量标准,满足您的目标价格)
快速报价,在行业拥有较高的知名度及影响力
ADGS1409的产品详情:

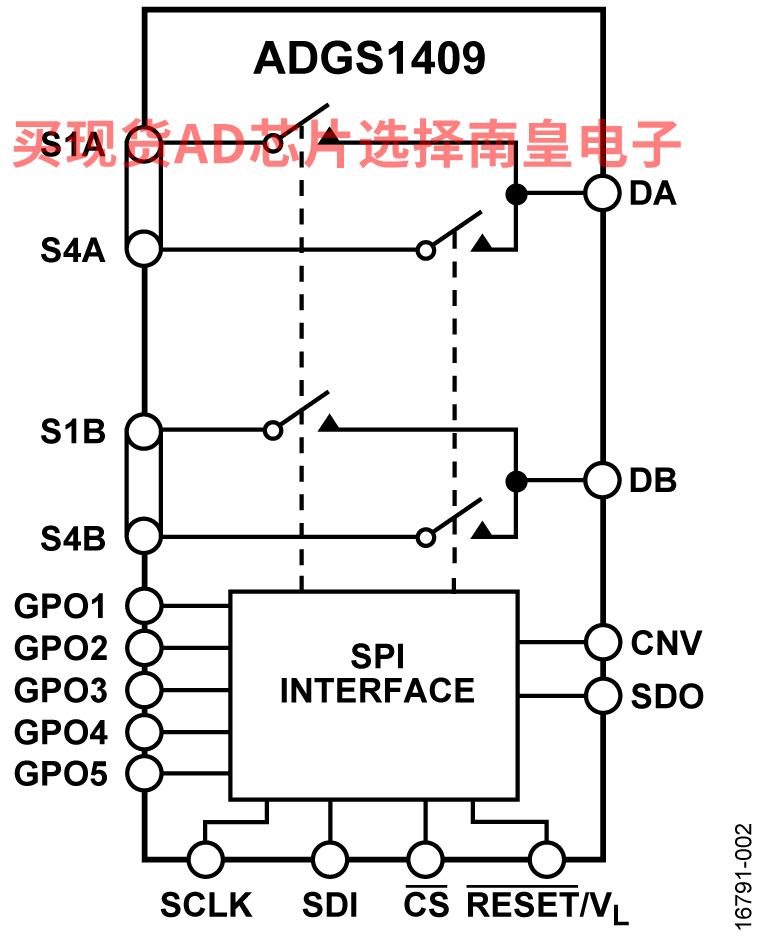

ADGS1408/ADGS1409 分别是包含八个单通道和四个差分通道的模拟多路复用器。这些开关由一个串行外设接口 (SPI) 控制。SPI 接口具备可靠的错误检测功能,例如循环冗余校验码 (CRC) 错误检测、无效读/写地址检测以及 (SCLK) 计数错误检测。

通过菊链模式可将多个 ADGS1408/ADGS1409 器件连接在一起。菊链模式可用极少的数字线路实现多器件配置。ADGS1408/ADGS1409 也可以在突发模式下运行,从而缩短各 SPI 命令间隔的时间。

iCMOS 构造可确保超低功耗,使器件非常适用于便携式和电池供电仪器。

在接通时,各个开关在两个方向上具有同等的传导性能,并且其输入信号范围可扩展至电源电压的水平。在断开状态下,达到电源电压水平的信号电平将被阻止。

导通电阻曲线在整个模拟输入范围内比较平坦,可确保在切换音频信号时实现良好的线性度和低失真度。

产品亮点

  • SPI 接口无需并行转换和逻辑迹线,可以减少 GPIO 通道计数。
  • 在使用多个器件时,菊链模式不必使用额外的逻辑迹线。
  • CRC 错误检测、无效读/写地址检测和 SCLK 计数错误检测可确保提供可靠的数字接口。
  • CRC 和错误检测功能允许在安全关键系统中使用 ADGS1408/ADGS1409。
  • 极低失真。

  • 应用

    • 自动测试设备
    • 数据采集系统
    • 电池供电系统
    • 采样保持系统
    • 音频信号路由
    • 视频信号路由
    • 通信系统
    • 继电器替代方案
    ADGS1409的优势和特点:
    • SPI 接口提供错误检测功能
      • 包括 CRC 错误检测、无效读/写地址错误检测和 SCLK 计数错误检测
      • 支持突发模式和菊链模式
      • 兼容行业标准 SPI 模式 0 和 SPI 模式 3 接口
    • 轮询调度模式可实现与并行接口兼容的开关时间
    • 通用数字输出可用于控制其他器件,例如 Analog Devices 的并联开关
    • 25°C 时导通电阻为 4 Ω(典型值)
    • 25°C 时导通电阻平坦度为 0.5 Ω(典型值)
    • 25°C 时通道间导通电阻匹配度为 0.2 Ω(典型值)
    • 模拟信号范围为 VSS 到 VDD
      • 全定工作电压为 ±15 V、±5 V 和 +12 V
      • 应用 VL 和数字/模拟输入之前的上电序列为 VDD、VSS 和 GND
    • 1.8 V 与 2.7 V ≤ VL ≤ 3.3 V 逻辑兼容

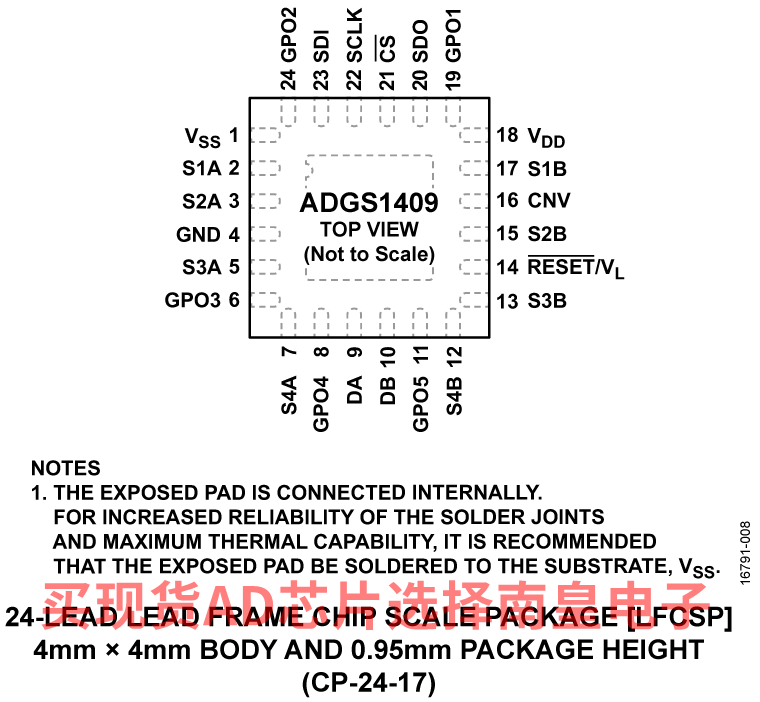

    • 24 引脚 LFCSP 封装
    ADGS1409具体的完整产品型号参数及价格(美元):

    ADGS1409BCPZ,封装:24-Lead LFSCP (4mm x 4mm x 0.95mm w/ EP),包装形式及数量:托盘,490,工作温度:-40 to 125C,AD官网报价:6.6(100-499个);5.42(1000+个)

    ADGS1409BCPZ-RL7,封装:24-Lead LFSCP (4mm x 4mm x 0.95mm w/ EP),包装形式及数量:卷带,1500,工作温度:-40 to 125C,AD官网报价:6.6(100-499个);5.42(1000+个)

    轻松满足您的AD芯片采购需求
    ADGS1409的评估套件:

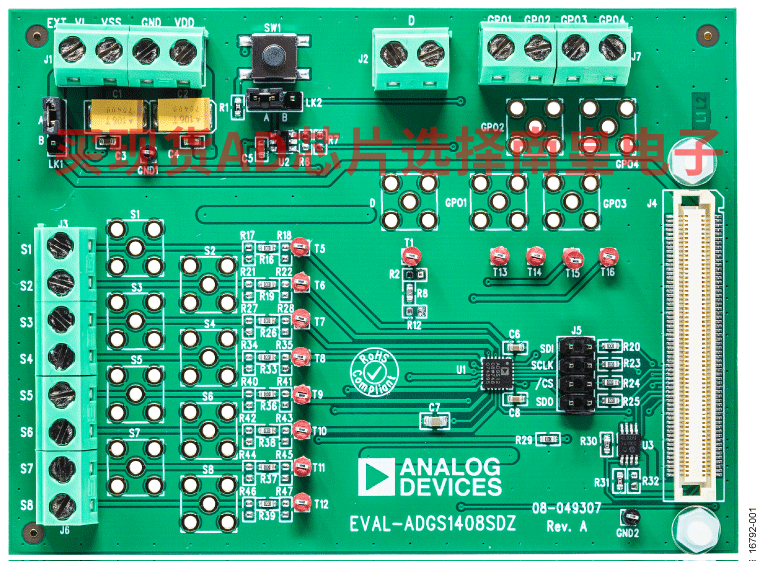

    EVAL-ADGS1408-1409:ADGS1408/ADGS1409 评估板

    EVAL-ADGS1408SDZ/EVAL-ADGS1409SDZ 是用于 ADGS1408/ADGS1409 的评估板。ADGS1408/ADGS1409 是通过串行外设接口 (SPI) 控制的低 RON 8:1/双 4:1 多路复用器。SPI 具备可靠的错误检测功能,包括循环冗余校验码 (CRC) 错误检测、无效读/写地址检测以及串行时钟 (SCLK) 计数错误检测。可以采用菊链模式将多个 ADGS1408/ADGS1409 器件连接在一起,以使用最少的数字线路实现多器件配置。ADGS1408/ADGS1409 也支持突发模式,从而缩短各 SPI 命令间隔的时间。

    EVAL-ADGS1408SDZ/EVAL-ADGS1409SDZ 由通过 USB 端口连接至 PC 的 EVAL-SDP-CB1Z 系统演示平台 (SDP) 控制。ADGS1408/ADGS1409 位于评估板中央,提供螺丝接线端子以连接每个源极和漏极引脚。其中三个螺丝端子为器件供电,第四个螺丝端子为用户提供定义的数字逻辑供电电压(如需要)。数字逻辑供电电压也可以由 SDP-B 板提供。

    请参阅 ADGS1408/ADGS1409 数据手册(由 Analog Devices, Inc. 提供)以及用户指南 UG-1284。

    该评估板通过 SDP-B 板连接至 PC 的 USB 端口。用户可在 www.analog.com/SDP-B 上订购 SDP-B 控制器板 (EVAL-SDP-CB1Z)。
