- 制造厂商：AD
- 产品类别：单电源模拟开关和多路复用器
- 技术类目：双电源模拟开关和多路复用器
- 功能描述：SPI 接口 4 Ω RON, ±15 V/+12 V/±5 V、1.8 V 逻辑控制 8:1 多路复用器
- （AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

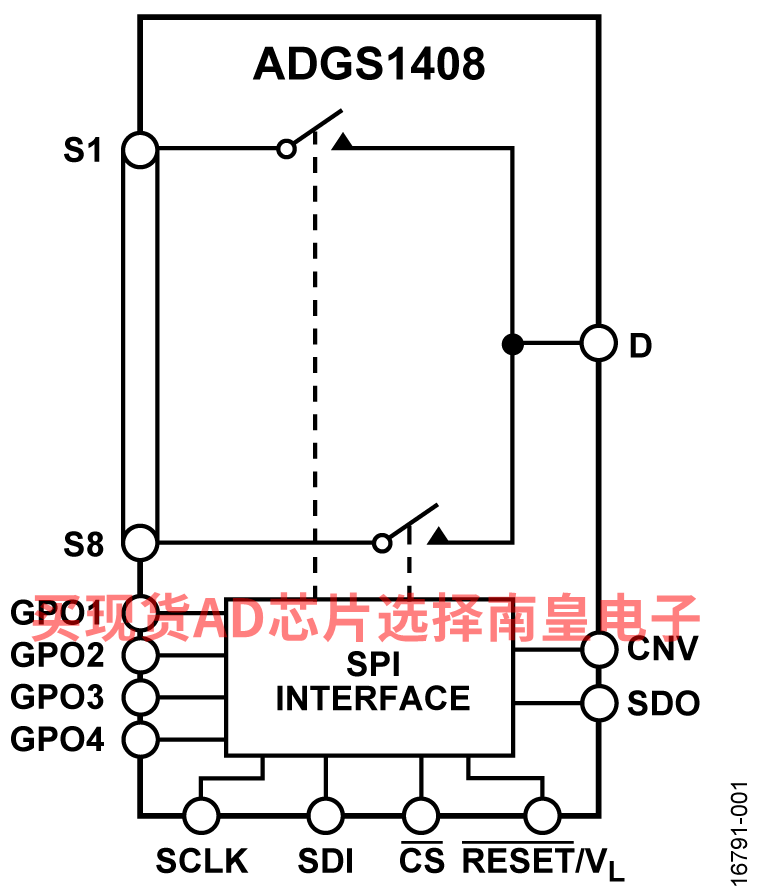

ADGS1408/ADGS1409 分别是包含八个单通道和四个差分通道的模拟多路复用器。这些开关由一个串行外设接口 (SPI) 控制。SPI 接口具备可靠的错误检测功能，例如循环冗余校验码 (CRC) 错误检测、无效读/写地址检测以及 (SCLK) 计数错误检测。
通过菊链模式可将多个 ADGS1408/ADGS1409 器件连接在一起。菊链模式可用极少的数字线路实现多器件配置。ADGS1408/ADGS1409 也可以在突发模式下运行，从而缩短各 SPI 命令间隔的时间。
iCMOS 构造可确保超低功耗，使器件非常适用于便携式和电池供电仪器。
在接通时，各个开关在两个方向上具有同等的传导性能，并且其输入信号范围可扩展至电源电压的水平。在断开状态下，达到电源电压水平的信号电平将被阻止。
导通电阻曲线在整个模拟输入范围内比较平坦，可确保在切换音频信号时实现良好的线性度和低失真度。
产品亮点
应用
- 自动测试设备
- 数据采集系统
- 电池供电系统
- 采样保持系统
- 音频信号路由
- 视频信号路由
- 通信系统
- 继电器替代方案
- SPI 接口提供错误检测功能
- 包括 CRC 错误检测、无效读/写地址错误检测和 SCLK 计数错误检测
- 支持突发模式和菊链模式
- 兼容行业标准 SPI 模式 0 和 SPI 模式 3 接口
- 轮询调度模式可实现与并行接口兼容的开关时间
- 通用数字输出可用于控制其他器件，例如 Analog Devices 的并联开关
- 25°C 时导通电阻为 4 Ω（典型值）
- 25°C 时导通电阻平坦度为 0.5 Ω（典型值）
- 25°C 时通道间导通电阻匹配度为 0.2 Ω（典型值）
- 模拟信号范围为 VSS 到 VDD
- 全定工作电压为 ±15 V、±5 V 和 +12 V
- 应用 VL 和数字/模拟输入之前的上电序列为 VDD、VSS 和 GND
- 1.8 V 与 2.7 V ≤ VL ≤ 3.3 V 逻辑兼容

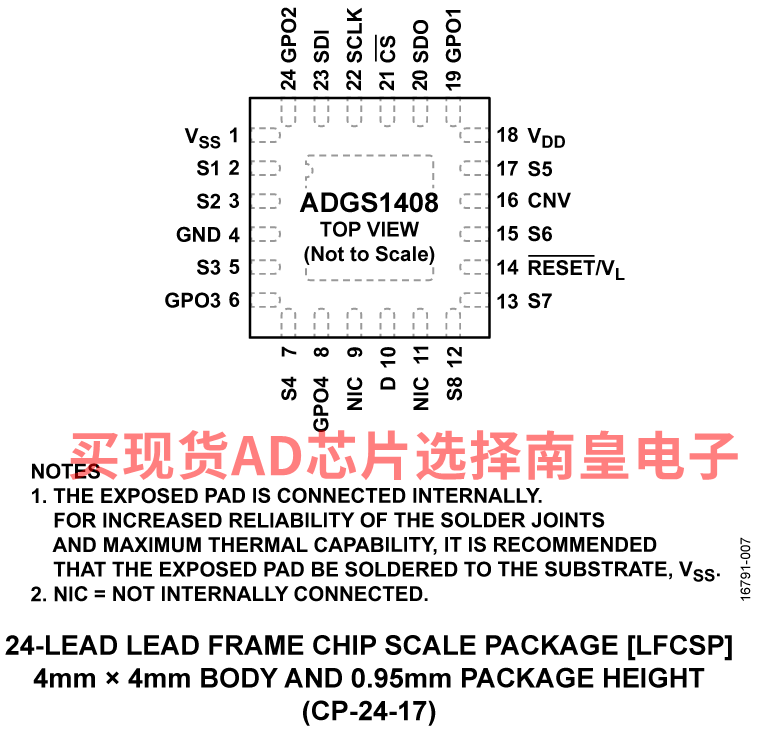

- 24 引脚 LFCSP 封装
ADGS1408BCPZ，封装：24-Lead LFSCP (4mm x 4mm x 0.95mm w/ EP)，包装形式及数量：托盘，490，工作温度：-40 to 125C，AD官网报价：6.6（100-499个）；5.42（1000+个）
ADGS1408BCPZ-RL7，封装：24-Lead LFSCP (4mm x 4mm x 0.95mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：6.6（100-499个）；5.42（1000+个）

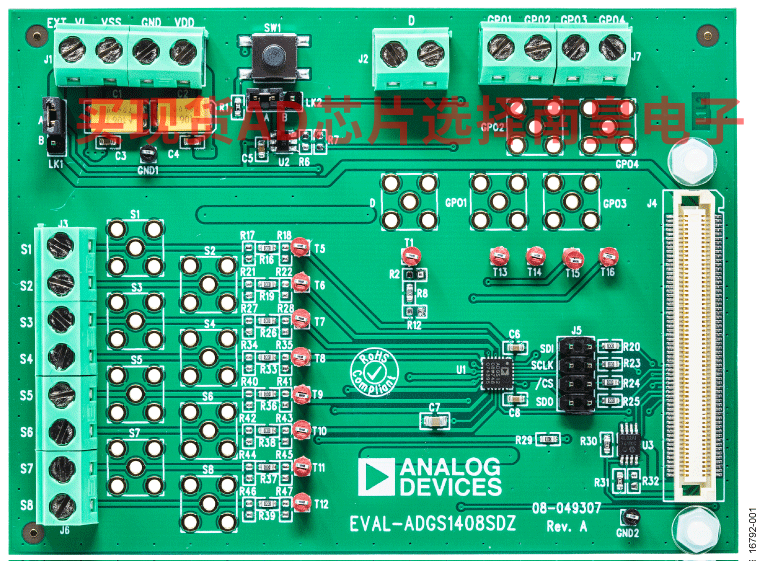

EVAL-ADGS1408-1409：ADGS1408/ADGS1409 评估板
EVAL-ADGS1408SDZ/EVAL-ADGS1409SDZ 是用于 ADGS1408/ADGS1409 的评估板。ADGS1408/ADGS1409 是通过串行外设接口 (SPI) 控制的低 RON 8:1/双 4:1 多路复用器。SPI 具备可靠的错误检测功能，包括循环冗余校验码 (CRC) 错误检测、无效读/写地址检测以及串行时钟 (SCLK) 计数错误检测。可以采用菊链模式将多个 ADGS1408/ADGS1409 器件连接在一起，以使用最少的数字线路实现多器件配置。ADGS1408/ADGS1409 也支持突发模式，从而缩短各 SPI 命令间隔的时间。
EVAL-ADGS1408SDZ/EVAL-ADGS1409SDZ 由通过 USB 端口连接至 PC 的 EVAL-SDP-CB1Z 系统演示平台 (SDP) 控制。ADGS1408/ADGS1409 位于评估板中央，提供螺丝接线端子以连接每个源极和漏极引脚。其中三个螺丝端子为器件供电，第四个螺丝端子为用户提供定义的数字逻辑供电电压（如需要）。数字逻辑供电电压也可以由 SDP-B 板提供。
请参阅 ADGS1408/ADGS1409 数据手册（由 Analog Devices, Inc. 提供）以及用户指南 UG-1284。
该评估板通过 SDP-B 板连接至 PC 的 USB 端口。用户可在 www.analog.com/SDP-B 上订购 SDP-B 控制器板 (EVAL-SDP-CB1Z)。
