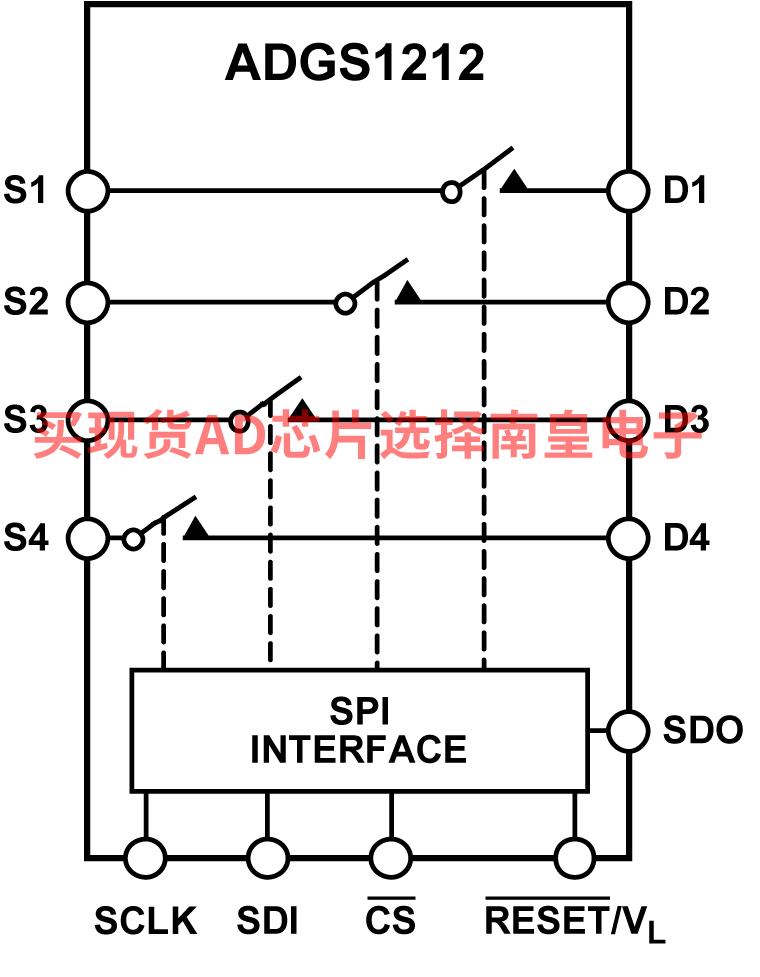

ADGS1212 包含四个独立的单刀单掷 (SPST) 开关。这些开关由一个串行外设接口 (SPI) 控制。SPI 接口具备可靠的错误检测功能，例如循环冗余校验码 (CRC) 错误检测、无效读/写地址检测以及 (SCLK) 计数错误检测。

通过菊链模式可将多个 ADGS1212 器件连接在一起。在菊链模式下，可用极少的数字线路实现多器件配置。ADGS1212 也可以在突发模式下运行，从而缩短各 SPI 命令间隔的时间。

iCMOS 构造可确保超低功耗，使该器件非常适用于便携式和电池供电仪器。

在接通时，各个开关在两个方向上具有同等的传导性能，并且其输入信号范围可扩展至电源电压的水平。

在断开状态下，达到电源电压水平的信号电平将被阻止。这些开关具有超低电容和电荷注入特点，使其成为需要低干扰和快速建立的数据采集和采样保持应用的理想解决方案。

快速切换速度再加上高信号带宽，使该器件适用于视频信号切换。

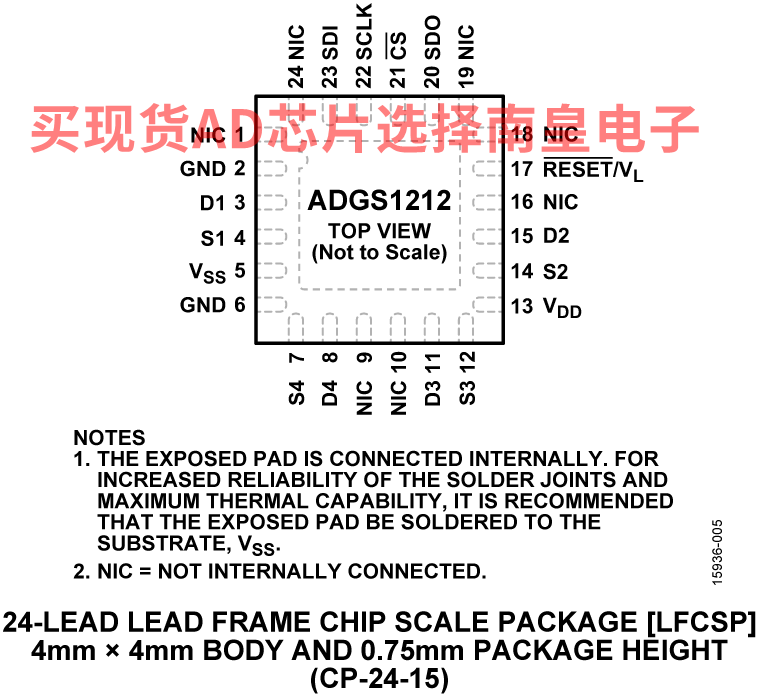

多功能引脚名称只能供其相关功能引用。

产品亮点

应用

• 自动测试设备
• 数据采集系统
• 电池供电系统
• 采样保持系统
• 音频信号路由
• 视频信号路由
• 通信系统

• SPI 接口提供错误检测功能

  • 包括 CRC 错误检测、无效读/写地址检测和 SCLK 计数错误检测
  • 支持突发模式和菊链模式
  • 兼容行业标准 SPI 模式 0 和 SPI 模式 3
• 享受保证的先断后合切换，允许使用开关的外部接线，可提供多路复用器配置
• 模拟信号范围为 VSS 到 VDD

  • 由 ±15 V 和 +12 V 电源供电时完全适合
  • ±4.5 V 到 ±16.5 V 双电源供电
  • 5 V 到 16.5 V 单电源供电
• 超低电容和泄漏，可缩短建立时间

  • 1 pF 典型关闭开关漏电容，25°C，±15 V
  • 2.6 pF 典型打开开关电容，25°C，±15 V
  • <1 pC 典型电荷注入，25°C
• 1.8 V 与 2.7 V ≤ VL ≤ 3.3 V 逻辑兼容

ADGS1212BCPZ，封装：24-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：托盘，490，工作温度：-40 to 125C，AD官网报价：4.09（100-499个）；3.83（1000+个）

ADGS1212BCPZ-RL7，封装：24-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：3.83（1000+个）

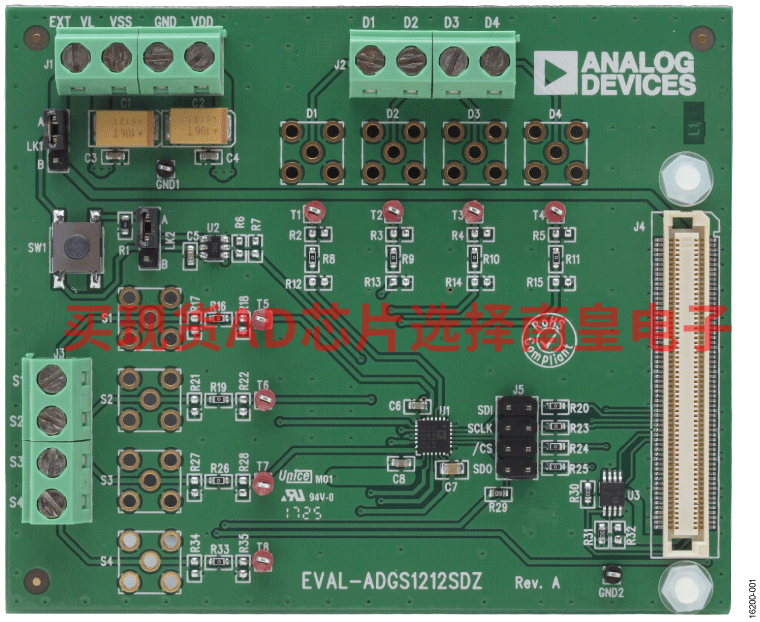

EVAL-ADGS1212：ADGS1212 评估板

EVAL-ADGS1212SDZ 是用于 ADGS1212 的评估板。ADGS1212 是一款由串行外设接口 (SPI) 控制的低 QIN、低 CON 四路单刀单掷 (SPST) 开关。SPI 具备可靠的错误检测功能，包括循环冗余校验码 (CRC) 错误检测、无效读或写地址检测以及串行时钟 (SCLK) 计数错误检测。可以采用菊链模式将多个 ADGS1212 器件连接在一起，以使用最少的数字线路实现多器件配置。ADGS1212 也支持突发模式，从而缩短各 SPI 命令间隔的时间。

EVAL-ADGS1212SDZ 由通过 USB 端口连接至 PC 的 EVAL-SDP-CB1Z 系统演示平台 (SDP) 控制。ADGS1212 位于评估板中央，提供螺丝接线端子以连接每个源极和漏极引脚。其中三个螺丝端子为器件供电，第四个螺丝端子为用户提供定义的数字逻辑供电电压（如需要）。数字逻辑供电电压也可以由 SDP 提供。

Analog Devices, Inc. 提供的 ADGS1212 数据手册中含有 ADGS1212 的完整规格说明，使用评估板时应同时参阅此说明和用户指南 UG-1184。

该评估板通过 SDP 板连接至 PC 的 USB 端口。
