ADG904和ADG904-R均为采用CMOS工艺制造的宽带模拟4:1多路复用器，在最高至1 GHz范围内具有高隔离、低插入损耗特性。ADG904为吸收式/匹配多路复用器，具有50 ?端接分流引脚；ADG904-R为反射式多路复用器。这些器件经过专门设计，在DC至1 GHz频率范围内具有高隔离特性。

根据3位二进制地址线A0、A1和EN所确定的地址，ADG904和ADG904-R将四路输入之一切换至公共输出RFC。当EN引脚为逻辑1时，该器件将被禁用。

二者均具有片内CMOS控制逻辑，无需外部控制电路。控制输入与CMOS和LVTTL均兼容。这些器件的功耗很低，非常适合无线应用和通用高频切换应用。

产品聚焦

应用

• 无线通信
• 通用RF开关
• 双频段应用
• 高速滤波器选择
• 数字收发器前端开关
• 中频开关
• 调谐器模块
• 天线分集开关

• 宽带开关：-3 dB（2.5 GHz时）
• 吸收式4:1复用/单刀四掷(SP4T)
• 高关断隔离：37 dB（1 GHz时）
• 低插入损耗（1.1 dB DC至1 GHz)
• 1.65 V至2.75 V单电源供电
• CMOS/LVTTL控制逻辑

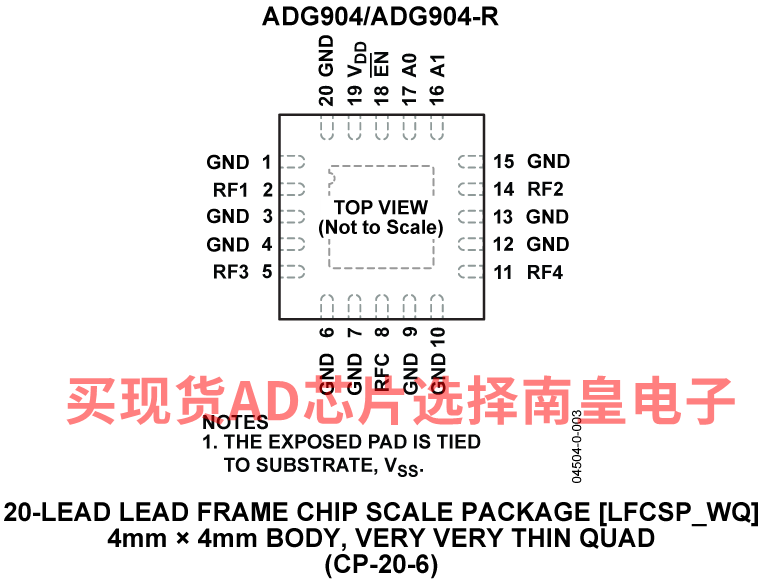

• 20引脚TSSOP和4 mm × 4 mm LFCSP封装
• 低功耗：1 μA（最大值）
• 通过汽车应用认证

• 下载ADG904-EP数据手册
• 军用温度范围：-55°C至+125°C
• 受控制造基线
• 唯一封装/测试厂
• 唯一制造厂
• 增强型产品变更通知
• 认证数据可应要求提供
• V62/16614 DSCC图纸号

ADG904BCPZ，封装：20-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：托盘，490，工作温度：-40 to 85C，AD官网报价：2.54（100-499个）；2.08（1000+个）

ADG904BCPZ-REEL，封装：20-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：卷带，5000，工作温度：-40 to 85C，AD官网报价：2.54（100-499个）；2.08（1000+个）

ADG904BCPZ-REEL7，封装：20-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：2.54（100-499个）；2.08（1000+个）

ADG904BRUZ，封装：20-Lead TSSOP，包装形式及数量：管装，75，工作温度：-40 to 85C，AD官网报价：2.54（100-499个）；2.08（1000+个）

ADG904BRUZ-R，封装：20-Lead TSSOP，包装形式及数量：管装，75，工作温度：-40 to 85C，AD官网报价：2.54（100-499个）；2.08（1000+个）

ADG904BRUZ-REEL7，封装：20-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：2.54（100-499个）；2.08（1000+个）

ADG904SCPZ-EP，封装：20-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：托盘，490，工作温度：-55 to 125C，AD官网报价：5.72（100-499个）；4.67（1000+个）

ADG904SCPZ-EP-RL7，封装：20-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-55 to 125C，AD官网报价：4.67（1000+个）

ADW54011Z-0REEL7，封装：20-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：2.53（1000+个）

EVAL-ADG904：ADG904-R 评估板

利用ADG904/ADG904-R评估板，设计人员可以毫不费力地评估高性能宽带开关。若要对这些器件进行测试，以确保它们满足用户要求，用户仅需要一个电源和一个网络分析仪就能使用此评估板。
