ADG849是一款单芯片CMOS单刀双掷（SPDT）开关，采用+1.8 V至5.5 V电源供电。它具有超低导通电阻，典型值为0.5 ?，因此非常适合要求极低开关失真的应用。ADG849还能够载送大量电流；采用5 V电源供电时，载流能力典型值为600 mA。

接通时，ADG849的各开关在两个方向的导电性能相同。该器件为先开后合式，从而可防止开关通道时发生瞬时短路。

ADG849提供6引脚小型SC70封装，因而非常适合空间受限的应用。

• 超低导通电阻：
  0.5 ?（典型值）
  小于0.8 ?（最大值，5 V电源）
• 出色的失真性能：
  0.01 ?（典型值）
  0.2 ?（最大值，导通电阻RON 平坦度）
• 单电源：+1.8 V至+5.5 V
• 高载流能力:
  400mA （连续电流）
  600mA （峰值电流，5V）

• 扩展温度范围：+125°
• 轨到轨工作
• 典型功耗：<0.01 μW
• TTL/CMOS兼容型输入

ADG849YKSZ-500RL7，封装：6-Lead SC70，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：0.89（100-499个）；0.74（1000+个）

ADG849YKSZ-REEL，封装：6-Lead SC70，包装形式及数量：卷带，10000，工作温度：-40 to 125C，AD官网报价：0.74（1000+个）

ADG849YKSZ-REEL7，封装：6-Lead SC70，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：0.74（1000+个）

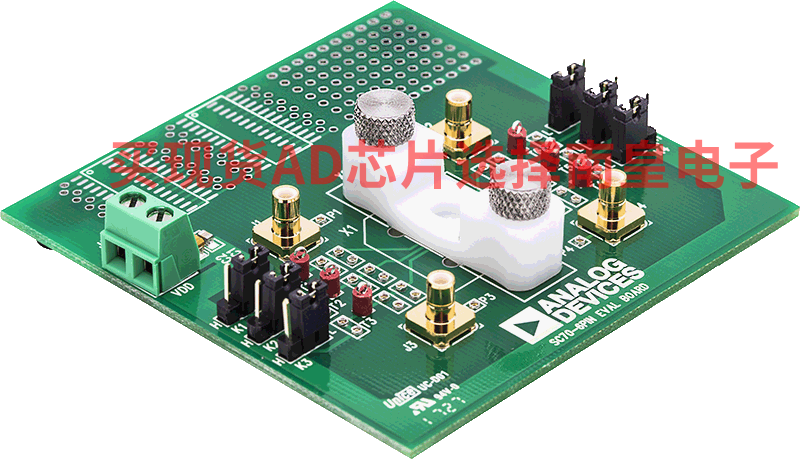

EVAL-6SC70EBZ：EVAL-6SC70EBZ评估板

EVAL-6SC70EBZ评估板用于评估开关和多路复用器产品系列中的6引脚SC70器件，这些产品可单独购买。EVAL-6SC70EBZ采用箝位将6引脚SC70器件固定到评估板上，而无需焊接，因此多个器件可重复使用该板。

6引脚SC70器件可箝位或焊接到评估板的中心。每个器件引脚还具有相应的链路（K1至K6），并可设置为VDD或GND。焊线螺丝端子提供VDD和GND。借助板上的SMB连接器，可向器件提供额外的外部信号。此外，板顶部还留有空间以便进行原型制作。

相应的产品数据手册提供待测器件(DUT)的完整规格，使用评估板时应同时参考该用户指南与数据手册。
